Монтаж хомутов: выбор диаметра и крепление

Монтаж хомутов выполняют после определения наружного диаметра трубы или кабельного пучка, выбора подходящего материала и подготовки основания. Хомут устанавливают без перекоса, равномерно обжимают закрепляемый элемент и фиксируют подходящим крепежом.

Запросить подбор хомута

Монтаж хомутов: назначение и основные задачи

Монтажный хомут предназначен для удержания трубы, кабеля или другого элемента на стене, потолке, опоре либо иной несущей поверхности. Его задача состоит не только в том, чтобы удерживать изделие на месте. Правильно выбранная деталь должна соответствовать диаметру, не повреждать оболочку или поверхность трубы и обеспечивать совместимость с основанием и крепежом.

Перед началом работ определяют, что именно требуется закрепить. Одинарная труба, несколько кабелей в общем пучке и элемент, который нужно временно зафиксировать, требуют разного подхода. Для труб часто используют металлические хомуты, в том числе варианты с резиновой вставкой. Для кабелей могут применяться белые нейлоновые стяжки, если задача состоит в объединении или фиксации проводов без жесткого металлического прижима.

В каталоге Feromix доступны Хомуты и скобы для разных монтажных задач. В одном разделе можно сопоставить конструкцию, материал и заявленный диаметр, а затем выбрать способ крепления к основанию.

Что проверить до установки

• наружный диаметр трубы либо общий размер кабельного пучка;
• материал закрепляемого элемента и чувствительность его поверхности к давлению;
• материал хомута и возможность его применения в конкретной среде;
• тип основания, к которому будет крепиться конструкция;
• наличие подходящего крепежа и возможность выполнить затяжку без перекоса;
• необходимость разборного соединения для последующего обслуживания.

Если крепеж монтируется в стену или другую конструкцию, отдельно подбирают элемент для основания. Для таких задач в каталоге есть раздел Анкеры. Сам хомут и анкер выполняют разные функции: первый удерживает трубу или кабель, второй обеспечивает соединение с основанием.

Хомут монтажный: виды и особенности

Под названием «хомут монтажный» объединяют несколько конструктивных решений. Они отличаются формой, материалом, наличием защитной прокладки и способом затяжки. Универсального варианта для всех труб и кабелей нет: выбор делают по конкретной задаче, диаметру и условиям эксплуатации.

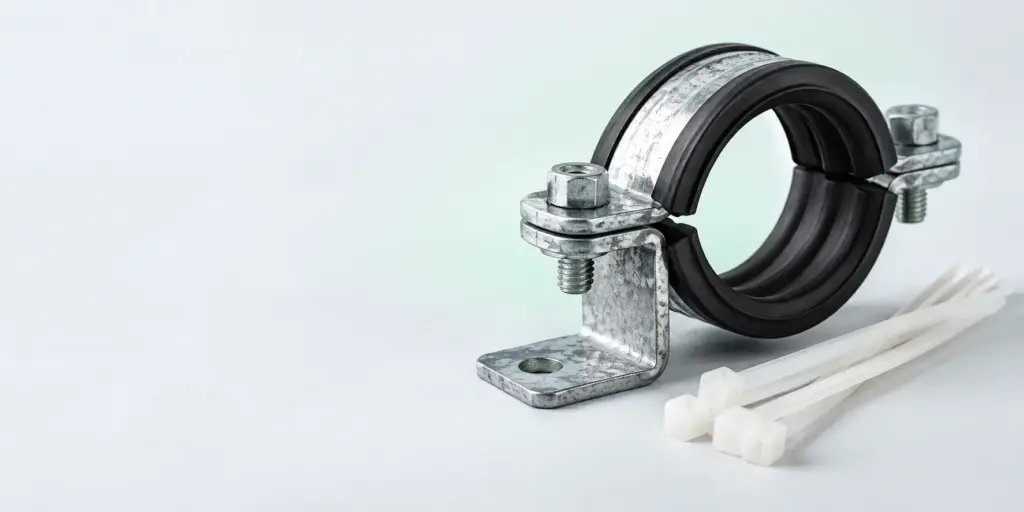

Хомуты с резиновой вставкой

В каталоге есть хомуты DIN 3016 с резиновой вставкой. Такая конструкция разделяет металлическую часть и закрепляемый элемент. Вставка помогает снизить непосредственный контакт металла с поверхностью трубы или кабеля и делает прижим более щадящим.

Хомут с резиновой вставкой выбирают, когда важно уменьшить риск царапин, смещения и передачи вибрации от основания на закрепляемый элемент. Перед установкой проверяют, чтобы вставка была уложена ровно, без складок и выдавливания из рабочей зоны. Крепеж затягивают постепенно, контролируя положение трубы.

Оцинкованные хомуты

Доступны оцинкованные хомуты REYHER диаметром от 6 до 40 мм. Такой диапазон позволяет подбирать деталь под разные размеры труб и других элементов, но фактический выбор выполняют только после измерения наружного диаметра.

Оцинкованный хомут применяют в задачах, где требуется металлическая фиксация и важна защита поверхности стали цинковым покрытием. При подборе нужно учитывать не только размер, но и условия размещения: наличие влаги, возможный контакт с другими материалами и требования к внешнему виду.

Нержавеющие хомуты

В ассортименте есть нержавеющие хомуты DIN 3016 диаметром 15–40 мм. Их рассматривают для задач, где к материалу предъявляются повышенные требования по устойчивости к внешней среде. Конкретное применение зависит от условий объекта и совместимости с закрепляемым элементом.

Нержавеющий вариант не следует выбирать автоматически только по внешнему виду. Сначала определяют диапазон диаметра, тип основания и способ затяжки. Если требуется прокладка между металлом и трубой, выбирают конструкцию с соответствующей вставкой, а не заменяют ее отдельным материалом без проверки совместимости.

Нейлоновые стяжки

В разделе представлены белые нейлоновые стяжки. Их используют для объединения и упорядочивания кабелей, а также для легких монтажных операций, когда не нужен металлический хомут с жестким прижимом.

Стяжка должна охватывать пучок без чрезмерного сдавливания. После фиксации проверяют, не повреждена ли изоляция и не создает ли острый конец неудобство при дальнейшей работе. Для крепления тяжелой трубы к основанию нейлоновую стяжку не рассматривают как прямую замену металлическому хомуту.

Такелажная скоба

В каталоге также есть такелажная скоба DIN 82101 A из оцинкованной стали. Это отдельный вид соединительной детали, который нельзя смешивать с хомутом для фиксации трубы или кабеля. Скоба решает задачи соединения элементов такелажной системы, а хомут формирует охват и прижим закрепляемого изделия.

Такое разделение важно при составлении заявки. Если требуется удержать трубу на опоре, уточняют хомут или монтажную скобу. Если необходимо соединить элементы такелажа, рассматривают соответствующую скобу и проверяют требования проекта.

Скоба хомут U образная монтажная

U-образная монтажная скоба охватывает трубу или иной цилиндрический элемент с двух сторон и прижимается к основанию крепежом. Такая форма удобна, когда требуется простая жесткая фиксация без сложного корпусного механизма. При этом скоба должна соответствовать диаметру элемента: слишком малая деталь создаст избыточное давление, а слишком большая не обеспечит надежного удержания.

Перед монтажом проверяют геометрию скобы и положение отверстий. Основание очищают от мусора и неровностей в зоне прилегания. Трубу устанавливают по проектному маршруту, после чего скобу размещают симметрично. Крепеж наживляют с обеих сторон, выравнивают положение и только затем выполняют окончательную затяжку.

Если между скобой и трубой предусмотрена защитная прокладка, ее устанавливают без смещения. Нельзя допускать, чтобы край металла упирался в поверхность трубы или перерезал оболочку кабеля. Для кабелей с мягкой изоляцией обычно предпочтительнее решение, которое не создает локального жесткого давления.

Металлическая монтажная скоба хомут

Металлическая монтажная скоба хомут подходит для жесткой фиксации при условии правильного подбора размера и крепежа. Материал скобы выбирают с учетом среды, а покрытие или исполнение сопоставляют с требованиями к коррозионной стойкости. Оцинкованные и нержавеющие решения не являются взаимозаменяемыми во всех условиях.

Для выбора крепежа к основанию можно использовать раздел Болты. При этом болт подбирают не отдельно от всей конструкции, а с учетом толщины скобы, отверстия, основания и возможности установить гайку или другой ответный элемент. Сведения о выборе размера инструмента приведены в статье Какие болты под какой ключ: размеры и ГОСТ.

Как выбрать диаметр хомута

Диаметр хомута сопоставляют с наружным диаметром трубы, оболочки кабеля или сформированного пучка. Измеряют именно внешнюю габаритную величину в месте установки. Для кабелей, собранных вместе, учитывают общий размер пучка, а не диаметр отдельного провода.

Если измерение попадает рядом с границей диапазона, не следует компенсировать несоответствие чрезмерной затяжкой. Хомут не должен деформировать трубу, пережимать изоляцию или смещаться после затягивания. Для точного выбора сверяют фактический размер с диапазоном, указанным для конкретного изделия.

В доступных оцинкованных хомутах REYHER заявлен диапазон от 6 до 40 мм. Нержавеющие хомуты DIN 3016 представлены диаметрами 15–40 мм. Это не означает, что одна деталь подходит для любого значения внутри диапазона: перед заказом нужно определить размер конкретной позиции и конструкцию хомута.

Выбор по материалу и условиям

Диаметр отвечает только за геометрическое соответствие. Далее оценивают материал основания и закрепляемого элемента, наличие влаги, требования к внешнему виду и возможность обслуживания. Для защищенного прижима рассматривают DIN 3016 с резиновой вставкой. Для задач, где важна металлическая фиксация, выбирают оцинкованное или нержавеющее исполнение с подходящим размером.

При использовании разных металлов дополнительно проверяют их совместимость в конкретной среде. Если такой анализ не выполняется, нельзя считать, что любой хомут подойдет только потому, что он совпадает по диаметру.

Правила крепления труб и кабелей

Монтаж начинают с разметки мест фиксации и проверки маршрута. Труба или кабель должны занимать проектное положение до установки хомута. Основание проверяют на прочность и доступность для инструмента. Крепеж вводят без перекоса, а затяжку выполняют постепенно.

• не затягивать хомут до деформации трубы или изоляции;
• не оставлять край металлической детали в прямом контакте с уязвимой поверхностью, если нужна защитная вставка;
• не устанавливать хомут на загрязненное или явно неровное место без предварительной подготовки;
• проверять, что труба не сместилась относительно разметки после затяжки;
• оставлять доступ к крепежу, если соединение должно обслуживаться;
• после установки осмотреть всю линию и убедиться, что кабели не пережаты.

Для кабельных пучков сначала выравнивают провода и убирают лишние пересечения. Нейлоновую стяжку затягивают до надежной фиксации, но без повреждения оболочки. Если кабель должен быть удержан на стене, применяют решение, рассчитанное именно на крепление к основанию, а не только на объединение проводов.

Для труб с металлическим хомутом важна симметрия прижима. Перекошенная скоба передает усилие на одну сторону и может привести к смещению элемента. Хомут с резиновой вставкой устанавливают так, чтобы вставка полностью закрывала рабочую зону контакта.

Контроль после установки

После крепления проверяют отсутствие люфта, перекоса и видимых повреждений поверхности. Контролируют, не касается ли труба острых кромок, а кабель не оказался зажат между крепежом и основанием. Если соединение разборное, проверяют, что к крепежу можно подойти инструментом без демонтажа соседних элементов.

При необходимости уточнить тип крепежа и порядок работы с винтовыми соединениями полезна статья Установка винтов: виды, класс прочности и применение. Она помогает отделить выбор самого крепежа от выбора хомута и не смешивать эти две задачи.

Если по чертежу или замерам сложно определить подходящую позицию, подготовьте данные о наружном диаметре, материале элемента, типе основания и требуемом количестве. Получить расчёт и подбор

Частые вопросы

Как выбрать хомут монтажный?

Сначала определяют наружный диаметр закрепляемого элемента, затем выбирают конструкцию, материал и способ крепления. Для чувствительной поверхности рассматривают хомут с резиновой вставкой, для кабельного пучка — подходящую стяжку или специальный крепежный элемент.

Как подобрать диаметр хомута?

Измерьте наружный диаметр трубы или общий размер кабельного пучка и сопоставьте его с данными конкретной позиции. Не компенсируйте несоответствие чрезмерной затяжкой.

Для чего нужна скоба хомут U образная монтажная?

Она охватывает трубу или другой элемент и прижимает его к основанию через крепеж. При установке важны соответствие диаметра, симметричное положение и отсутствие повреждающего давления.

Чем отличается металлическая монтажная скоба хомут?

Металлическая скоба обеспечивает жесткую фиксацию, а ее исполнение выбирают по диаметру, материалу и условиям монтажа. Оцинкованные и нержавеющие варианты применяют с учетом требований объекта.

Для уточнения доступного исполнения, диаметра и совместимого крепежа передайте специалисту данные замера и описание основания. Оставить заявку
