Какой штифт выбрать: виды, ГОСТы и размеры

Какой штифт выбрать, зависит прежде всего от формы посадочного места и требований чертежа: цилиндрический, конический или пружинный. Затем сверяют стандарт, исполнение и размер; заменять один тип другим только по совпадению диаметра нельзя.

Запросить подбор штифта

Назначение штифта в соединении

Штифт используют, когда детали нужно установить в определённом взаимном положении или соединить предусмотренным конструкцией способом. Для закупки важно не общее название крепежа, а то, какую задачу решает конкретная позиция в узле. От задачи зависят форма штифта, требования к отверстию, возможность последующего извлечения и порядок проверки размеров. Если исходных данных нет, выбор по изображению товара или одному наружному диаметру создаёт риск ошибки.

Начните с чертежа или спецификации. Найдите обозначение стандарта, тип штифта и все размеры, относящиеся к посадочному месту. Если документация задаёт конкретное исполнение, его следует сохранить в заявке. Если указан лишь общий термин «штифт», уточните у конструктора форму, способ установки и необходимость разборки. Эти сведения помогают отделить подходящий крепёж от внешне похожих изделий, которые работают в соединении по-разному.

В разделе Штифты представлены варианты, различающиеся конструкцией и стандартом. Просматривать каталог удобнее после того, как определены обязательные признаки позиции. Такой порядок сокращает список для сравнения: сначала отбирают нужную форму, затем исполнение и стандарт, после этого сверяют размер. Обратный порядок, когда за основу берут случайно найденный диаметр, не позволяет подтвердить соответствие чертежу.

Виды штифтов по конструкции

Цилиндрические штифты

У цилиндрического штифта основная форма постоянна по длине. В переданных данных к этой группе относятся закалённые штифты ГОСТ 24296-93 и штифты DIN 7979 с внутренней резьбой. У этих позиций различается исполнение, поэтому слово «цилиндрический» не заменяет полного обозначения. При подборе следует отдельно проверить, требуется ли внутренняя резьба и какой стандарт указан в документации на изделие.

Цилиндрическую форму рассматривают прежде всего там, где ей соответствует подготовленное посадочное место. Но даже при внешнем сходстве двух деталей нельзя считать штифты взаимозаменяемыми без проверки. Чертёж может задавать особенности установки и извлечения, которые не видны из краткого названия. Для заказа полезно передавать обозначение стандарта вместе с формой, диаметром и прочими размерами, указанными в спецификации.

Конические штифты

DIN 7978 обозначает конические штифты с внутренней резьбой. Их принципиальное отличие от цилиндрических вариантов — коническая форма. Поэтому при выборе недостаточно сравнить только один размер: нужно установить, что посадочное место рассчитано именно на конический штифт. Наличие внутренней резьбы также следует фиксировать в заявке, а не подразумевать по общему слову «конический».

Если в ремонтной документации указано коническое исполнение, замена цилиндрическим требует отдельного технического решения. То же относится к обратной замене. Закупщик может проверить наличие позиции и полноту обозначения, но не должен менять геометрию крепежа по предположению. При расхождении между маркировкой снятого штифта, ведомостью и чертежом сначала уточняют актуальные требования к узлу.

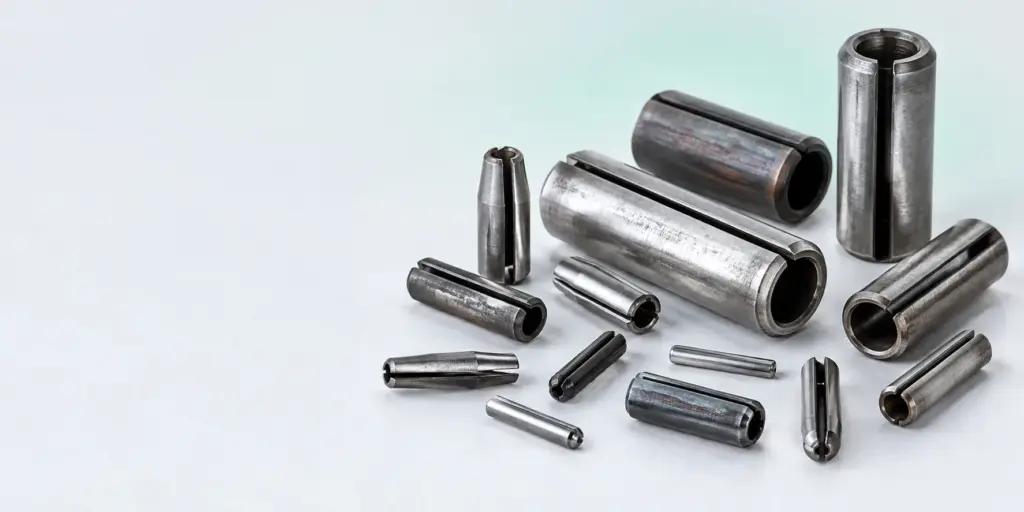

Пружинные цилиндрические штифты

ISO 8752 относится к пружинному цилиндрическому штифту из стали. Слово «пружинный» здесь является частью описания конструкции, а не произвольным названием любого цилиндрического штифта. Если в документации указан ISO 8752, при поиске и запросе поставщику этот признак нужно сохранять. По одному совпадению наружной формы нельзя приравнивать его к закалённому цилиндрическому штифту другого стандарта.

Для пружинного варианта особенно важно получить точное обозначение из спецификации, а не подбирать изделие по фотографии. Фотография помогает узнать общий тип, но не подтверждает все параметры конкретной позиции. Когда требуется замена в существующем узле, ориентиром служат технические данные этого узла. Если они недоступны, запросите недостающую информацию до оформления заказа: это надёжнее, чем выбирать приблизительный аналог.

Стандарты и указанные размеры

Стандарт помогает отделить близкие по названию изделия, но сам по себе не сообщает поставщику полный размер требуемой позиции. В перечне ниже приведены только характеристики, заданные для рассматриваемых вариантов. Если диапазон диаметра в исходных данных не указан, его нельзя переносить с другого стандарта или выводить по аналогии. Точные параметры конкретного заказа следует сверять с карточкой позиции и документацией.

Для ГОСТ 24296-93 представлен диапазон диаметров от 1 до 25 мм. Он описывает указанные закалённые цилиндрические штифты, но не означает, что любой диаметр внутри диапазона подходит для конкретного узла. Для DIN 7979 указан диапазон 4–25 мм. В обоих случаях при заказе нужен выбранный размер, а не только допустимые границы линейки. Другие необходимые размеры берут из чертежа и данных позиции.

Для DIN 7978 и ISO 8752 числовые диапазоны в переданных сведениях отсутствуют. Это не повод считать их такими же, как у цилиндрических штифтов из других строк таблицы. Если требуется одна из этих позиций, направьте поставщику стандарт и размеры по вашей документации. При отсутствии точного обозначения сначала запросите уточнение: так можно проверить предложение по конкретному изделию, не подменяя исходные требования догадкой.

Как выбрать штифт по чертежу и условиям сборки

Практический подбор удобно вести от обязательных требований к уточняющим. Сначала установите форму посадочного места: цилиндрическая она или рассчитана на конический штифт. Затем проверьте, предусмотрена ли пружинная конструкция и нужна ли внутренняя резьба. После этого сверьте стандарт и размеры. Такая последовательность помогает не смешивать разные основания выбора: конструкцию, исполнение и габариты.

• Найдите на чертеже или в спецификации обозначение штифта и требуемый стандарт.
• Уточните форму посадочного места и не меняйте цилиндрический вариант на конический без согласования.
• Проверьте, указана ли внутренняя резьба либо пружинное исполнение.
• Передайте поставщику размеры именно нужной позиции, а не только диапазон из описания группы.
• При противоречиях между документами уточните актуальную редакцию требований до закупки.

Внутренняя резьба — существенный признак исполнения DIN 7979 и DIN 7978. Если по порядку обслуживания штифт предполагается извлекать с её использованием, этот признак нужно указать явно. При этом наличие резьбы само по себе не делает цилиндрический и конический варианты одинаковыми: у них разная форма. Отдельно проверьте, какая геометрия задана для узла, чтобы удобство извлечения не стало причиной неправильной замены.

При подборе для ремонта бывает соблазн ориентироваться на снятую деталь. Она полезна как образец, но не всегда отвечает на вопрос о первоначальном требовании: изделие могли заменить ранее. Поэтому сравните образец с документацией. Если она указывает иной стандарт или конструкцию, не заказывайте повторение установленного варианта автоматически. Зафиксируйте расхождение и передайте его специалисту, отвечающему за техническое решение.

Получить расчёт по спецификации

Как указать размер без ошибки

Диаметр — важный параметр, но заявка из одного слова «штифт» и одного числа остаётся неоднозначной. Диаметр от 1 до 25 мм указан для представленных изделий ГОСТ 24296-93, а 4–25 мм — для DIN 7979. Эти интервалы не описывают длину, форму концов или другие параметры отдельной позиции. Необходимый комплект размеров следует переписать из чертежа, сохраняя обозначения и единицы измерения.

Перед отправкой заявки проверьте, к какому именно штифту относится каждый размер в сборочном чертеже. В одном узле может быть несколько похожих крепёжных элементов, а общая ведомость не всегда удобна для чтения без изображения соединения. Если в обозначении позиции есть неясность, приложите фрагмент спецификации и сформулируйте вопрос отдельно. Это позволяет согласовать закупаемое изделие до поставки, а не после обнаружения несовпадения при сборке.

При сравнении предложений смотрите не только на совпадение диаметра. Сверьте стандарт, цилиндрическую или коническую форму, наличие внутренней резьбы и пружинное исполнение там, где они требуются. Если предложение содержит укороченное название, запросите полное обозначение. Подтверждать соответствие только по строке с размером рискованно: она не показывает, что поставщик выбрал тот же тип штифта.

Замена и согласование аналога

Замену стоит рассматривать отдельно от обычного подбора по спецификации. Когда требуемая позиция известна, задача снабжения — найти изделие с соответствующим обозначением и параметрами. Когда такой позиции нет в предложении, нельзя автоматически переходить к ближайшему диаметру или похожей фотографии. Сначала определяют, какой именно признак отличается, и передают это отличие на техническое согласование.

Особого внимания требуют переходы между цилиндрической, конической и пружинной конструкциями. Их названия описывают разные исполнения, поэтому совпадение отдельных размеров не доказывает пригодность для одного посадочного места. То же относится к наличию внутренней резьбы: если она предусмотрена документацией, отсутствие этого признака у предложенного штифта следует считать расхождением. Решение о допустимости расхождения принимает не описание в каталоге, а требования к конкретному изделию.

Для согласования аналога подготовьте исходное обозначение, размеры из документации и данные предлагаемой позиции. Укажите, что совпадает и что отличается. Такой запрос даёт возможность оценить замену предметно. Формулировка «штифт такого же диаметра» скрывает различия и затрудняет проверку. Если подтверждения нет, в заказе лучше сохранить исходное требование, а вопрос доступности и сроков решать отдельно.

Связанный крепёж в заявке

Штифт нередко закупают вместе с другими изделиями для одной сборки или ремонта. При этом позиции разных видов крепежа следует вести раздельно: у каждой свои обозначения и параметры проверки. Например, раздел Болты полезен для поиска соответствующих позиций по ведомости, но болт не становится заменой штифта из-за общего назначения крепежа. Сначала сверяйте требования к каждому элементу соединения.

Тот же принцип действует при чтении справочных материалов сайта. Статья Какой саморез использовать: выбор по материалу посвящена другому типу изделия. Материал Хомут ГОСТ: размеры DIN 3016 и отличие от скобы также решает отдельную задачу подбора. Используйте такие статьи для соответствующих строк заявки, не перенося их критерии на штифты.

Если закупка включает несколько типов крепежа, удобнее направить единую спецификацию с отдельной строкой для каждого изделия. Для штифта в этой строке должны быть видны стандарт, конструкция и требуемые размеры. Если часть сведений ещё уточняется, обозначьте её как вопрос, а не заменяйте предположительным значением. Так поставщик сможет отделить позиции, готовые к расчёту, от тех, по которым требуется техническое уточнение.

Частые вопросы

Какой штифт выбрать для точного взаимного положения деталей?

Начните с цилиндрического варианта, если ему соответствует посадочное место и он указан в документации. Затем проверьте стандарт, исполнение и размеры. Без чертежа нельзя подтвердить, что конкретный штифт обеспечит требуемый результат в узле.

Какой штифт удобнее извлекать?

Если конструкция предусматривает извлечение с использованием внутренней резьбы, проверьте DIN 7979 или DIN 7978. Первый относится к цилиндрическим штифтам, второй — к коническим. Окончательный выбор зависит от формы посадочного места и требований чертежа.

Какие размеры указаны для ГОСТ 24296-93?

Для представленных закалённых цилиндрических штифтов указан диаметр от 1 до 25 мм. Это диапазон группы, а не готовое обозначение товара для заказа. Диаметр конкретной позиции и остальные требуемые размеры нужно взять из документации.

Чем отличается DIN 7979 от DIN 7978?

DIN 7979 — цилиндрический штифт с внутренней резьбой; для него указан диаметр 4–25 мм. DIN 7978 — конический штифт с внутренней резьбой. Главное различие для предварительного отбора — форма, которую необходимо сверить с посадочным местом.

Когда рассматривать ISO 8752?

Этот стандарт относится к пружинному цилиндрическому штифту из стали. Рассматривайте его, когда такое исполнение требуется документацией. Диапазон размеров для него в приведённых сведениях не указан, поэтому параметры конкретной позиции нужно уточнять отдельно.

Данные для запроса поставщику

Чтобы получить предложение по нужному изделию, передайте полное обозначение из спецификации, стандарт, форму и размеры. Отдельно укажите внутреннюю резьбу или пружинное исполнение, если они предусмотрены. Если подбираете замену, приложите исходную позицию и перечислите допустимые отклонения только после их технического согласования. Это даст возможность сравнивать предложения по одинаковым требованиям.

Если обозначение неполное, запрос лучше начать с уточнения, а не с заказа приблизительно подходящего штифта. Сообщите, что известно: форму посадочного места, стандарт из чертежа и доступные размеры. Недостающие сведения можно определить по документации на узел. После проверки этих данных выбранную позицию следует ещё раз сверить со спецификацией перед оформлением поставки.
