Головка болта ГОСТ: размеры и длина

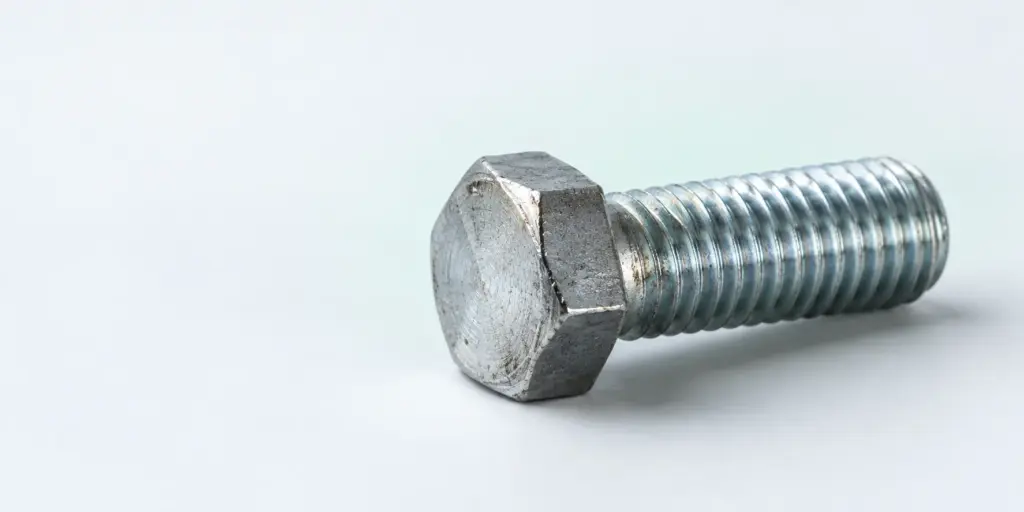

Головка болта по ГОСТ 7805-70 — шестигранная часть крепежа, через которую передают усилие при затяжке. Для подбора проверяют не только размер головки, но и диаметр резьбы, длину болта, материал, покрытие и класс прочности.

Запросить подбор крепежа

Головка болта ГОСТ: размеры и основные параметры

При выборе шестигранного болта нельзя ориентироваться только на внешний вид головки. Болт является комплектным элементом соединения, поэтому его характеристики рассматривают одновременно. В первую очередь определяют диаметр резьбы, затем длину, класс прочности и исполнение поверхности. Головка при этом должна соответствовать инструменту и условиям монтажа, а сам болт — конструкции, в которой он будет установлен.

В каталоге представлены болты по ГОСТ 7805-70. Для этой группы важно использовать единый подход к чтению характеристик: обозначение резьбы указывает на типоразмер, длина относится к стержню изделия, а класс прочности описывает заявленный уровень прочности крепежа. Эти параметры нельзя смешивать между собой. Например, одинаковый диаметр резьбы может встречаться у изделий с разным покрытием и разным классом прочности.

В доступной выборке указаны размеры резьбы от М6 до М48. Это широкий диапазон для подбора крепежа под разные соединения, но сам диапазон не заменяет проверку конкретной длины. Если в заявке указано только М12 или М24, данных недостаточно: необходимо дополнительно определить требуемую длину, класс прочности и состояние поверхности.

Размеры головки следует проверять по нормативным данным и карточке конкретного изделия. В переданных характеристиках нет отдельной числовой таблицы ширины головки, её высоты и других геометрических параметров, поэтому такие значения нельзя подставлять по памяти или по аналогии с другим стандартом. Для снабжения это особенно важно: визуально похожие болты могут отличаться по нормативному исполнению.

Что означает размер резьбы

Размер резьбы обозначается буквой М и числом. В выборке сайта представлены изделия от М6 до М48, а также отдельно указаны оцинкованный болт 5.8 М5 и болт 8.8 М48. Эти сведения показывают, что при заказе нужно внимательно проверять не только общий диапазон каталога, но и конкретную карточку товара.

Размер резьбы влияет на совместимость болта с гайкой и отверстием. Поэтому в заявке его указывают без сокращений и неоднозначных обозначений. Если требуется замена ранее использованного крепежа, диаметр необходимо подтвердить по документации или измерением, а затем сопоставить с доступной позицией. Подмена близким размером без проверки может привести к несовместимости соединения.

Что проверяют у шестигранной головки

У головки проверяют форму, соответствие нормативному исполнению и возможность работы выбранным инструментом. В контексте ГОСТ 7805-70 это означает, что нельзя автоматически переносить размеры от болтов другого стандарта. Для закупки достаточно зафиксировать требование к изделию по ГОСТ, а точные параметры головки получить из нормативной документации или карточки товара.

Практически полезно заранее определить, есть ли ограничения по месту установки. Если вокруг головки мало пространства, важны доступ инструмента и возможность выполнить затяжку. Если соединение устанавливается на открытом участке, основным ограничением может быть длина резьбового стержня и требуемый класс прочности. В обоих случаях решение принимают по реальным условиям монтажа, а не только по обозначению диаметра.

Длина болта с шестигранной головкой ГОСТ

Длину болта выбирают по толщине соединяемых деталей и способу сборки. При этом одного знания диаметра резьбы недостаточно. Для оформления заявки нужно указать размер резьбы, требуемую длину, класс прочности и покрытие, если оно предусмотрено условиями эксплуатации. Если один из параметров не определён, его следует согласовать до заказа.

Не стоит считать, что длина автоматически определяется по размеру головки. Головка имеет собственные геометрические параметры, а длина относится к рабочему стержню изделия. В техническом описании эти характеристики рассматривают раздельно. Поэтому запрос «болт М20» без указания длины является неполным, даже если стандарт и форма головки уже известны.

Как оценить требуемую длину

Сначала фиксируют суммарную толщину соединяемых элементов. Затем определяют, какая часть стержня должна участвовать в соединении, и проверяют, совместима ли выбранная длина с гайкой и другими элементами крепежа. Точный расчёт зависит от конструкции, наличия дополнительных деталей и требований к сборке. В статье не приводятся универсальные числовые припуски, поскольку они не указаны в исходных данных и могут зависеть от конкретного соединения.

Для снабжения удобно оформлять подбор в виде таблицы заявки. В ней отдельно указывают позицию, стандарт, диаметр, длину, класс прочности, материал и покрытие. Такой формат снижает риск, что поставщик подберёт изделие по одному признаку. Особенно полезен он при заказе нескольких типоразмеров, когда часть позиций относится к одному классу, а часть — к другому.

Если длина неизвестна, необходимо получить чертёж, спецификацию или образец. Измерение ранее установленного болта тоже помогает, но результат следует сопоставить со стандартом и доступными карточками. Нельзя без проверки округлять размер до ближайшего значения. Для ответственных соединений такая замена должна быть согласована с техническим специалистом.

Длина и маркировка в заявке

В заявке лучше разделять обозначение резьбы и длину. Например, сначала указывают стандарт и размер резьбы, затем длину в принятом формате поставщика. После этого добавляют класс прочности и исполнение поверхности. Такой порядок делает заявку понятной даже тогда, когда требуется несколько вариантов одного диаметра.

Если в каталоге есть изделия с одинаковой резьбой, но различными классами прочности, выбор по длине не должен быть единственным критерием. В представленной выборке есть стальные болты без покрытия класса 10.9, а также оцинкованные болты классов 5.8 и 8.8. Следовательно, две позиции с одинаковым размером резьбы могут быть предназначены для разных условий и требований к соединению.

Материал, покрытие и класс прочности

Класс прочности — отдельный параметр, который нельзя выводить из цвета или внешнего вида поверхности. В каталоге представлены стальные болты без покрытия класса 10.9. Кроме них, есть оцинкованные болты классов 5.8 и 8.8. Эти сведения нужно учитывать при формировании спецификации и не заменять общим описанием «стальной болт».

Покрытие также фиксируют отдельно. Оцинкованные изделия и болты без покрытия отличаются исполнением поверхности, поэтому выбор зависит от условий применения и требований проекта. Если в документации указан конкретный вариант, его нельзя менять только потому, что у другого изделия совпадает резьба или длина.

Из таблицы видно, что каталог включает разные сочетания параметров. При этом наличие размера резьбы в общем диапазоне не означает, что для него доступны все классы прочности, покрытия и длины. Каждое сочетание нужно проверять отдельно. Это правило особенно важно при закупке крупной партии, когда ошибка в одном параметре распространяется на весь заказ.

Для сравнения изделий можно использовать последовательность: сначала стандарт, затем резьба и длина, после этого класс прочности и покрытие. Такой порядок помогает не смешивать геометрические и эксплуатационные признаки. Если поставщик предлагает альтернативу, её сравнивают с исходной позицией по всем перечисленным полям, а не только по цене или наличию.

Как выбрать болт с шестигранной головкой

Начинают с назначения соединения и документа, по которому должен поставляться крепёж. Если требуется изделие по ГОСТ 7805-70, это указывают в заявке прямо. Далее фиксируют размер резьбы. В каталоге представлены варианты от М6 до М48, но для конкретной позиции необходимо проверить фактическое наличие и характеристики.

1. Определите стандарт и тип изделия.
2. Укажите размер резьбы.
3. Рассчитайте или подтвердите требуемую длину.
4. Выберите класс прочности.
5. Уточните материал и наличие покрытия.
6. Проверьте размер головки и доступ инструмента.
7. Сверьте все параметры с карточкой товара перед заказом.

Если нужен крепёж без покрытия, в выборке есть стальные болты класса 10.9. Если проект предусматривает оцинкованную поверхность, рассматривают изделия классов 5.8 и 8.8. Такой выбор нельзя делать только по размеру резьбы: одинаковый диаметр не гарантирует одинаковое исполнение и назначение.

Для поиска подходящей позиции можно перейти в раздел Болты ГОСТ 7805. Если рассматриваются другие варианты ассортимента, рядом доступны разделы Болты 09Г2С и Болты DIN 564. Сравнивать такие позиции следует только после проверки требований проекта: стандарт изделия должен соответствовать заданию.

Пример подбора по исходным данным

Допустим, в заявке требуется болт по ГОСТ 7805-70, а из известных параметров есть только размер М48. По этому значению можно определить типоразмер резьбы, но нельзя окончательно выбрать товар. Нужно дополнительно установить длину, класс прочности и поверхность. В доступной выборке указан болт 8.8 М48 с оцинкованным исполнением, однако его длина должна быть подтверждена по карточке конкретной позиции.

Другой пример — заявка на оцинкованный болт класса 5.8. В выборке есть такая позиция с размером М5. Но сам факт наличия М5 не позволяет переносить её характеристики на изделия М6–М48. Для каждого размера проверяют отдельную строку товара, потому что ассортимент по классам, покрытиям и длинам может различаться.

Если требуется стальной болт без покрытия класса 10.9, сначала подтверждают, что выбранная позиция относится именно к этому исполнению. Затем уточняют резьбу и длину. Нельзя считать, что любой болт без покрытия имеет класс 10.9, равно как нельзя приписывать класс изделиям только по материалу.

Получить расчёт и проверить спецификацию

Типовые ошибки при подборе

Первая ошибка — заказ по одному обозначению резьбы. Размер М6, М12 или М48 не описывает длину, класс и покрытие. Вторая ошибка — смешение стандартов: размеры головки и длины, принятые для одного изделия, нельзя автоматически переносить на другое. Третья ошибка — отсутствие проверки фактической карточки товара после выбора по фильтру.

Ещё одна проблема возникает, когда в заявке используют бытовое описание «обычный шестигранный болт». Для снабжения этого недостаточно. Нужны стандарт, резьба, длина, класс прочности и поверхность. Если часть сведений отсутствует, поставщику приходится уточнять требования, а срок согласования увеличивается.

При подготовке комплекта крепежа учитывают и сопряжённые детали. Полезные пояснения о назначении гаек и других вариантах соединений приведены в статье Что делает гайка и какие крепления применяют в промышленности. Информацию о различиях классов и нормативных требованиях можно дополнительно посмотреть в материале Классы винтов: прочность, точность и ГОСТ.

Частые вопросы

Как определить длину болта с шестигранной головкой ГОСТ?

Длину определяют по толщине соединяемых деталей и требованиям сборки, затем сверяют с карточкой товара. Одного размера резьбы для окончательного выбора недостаточно.

Какие размеры имеет головка болта с шестигранной головкой ГОСТ?

Точные размеры головки проверяют по ГОСТ 7805-70 и характеристикам конкретного изделия. В исходной выборке указаны размеры резьбы, но не приведена отдельная числовая таблица головок.

Как подобрать длину болта с шестигранной головкой ГОСТ для соединения?

Нужно знать толщину соединяемых элементов, требования к сборке и параметры сопряжённых деталей. После этого проверяют доступную длину у выбранного диаметра резьбы.

Какие классы прочности есть у болтов с шестигранной головкой ГОСТ?

В выборке есть болты без покрытия класса 10.9 и оцинкованные болты классов 5.8 и 8.8. Класс выбирают по требованиям соединения, а не по внешнему виду изделия.

Где проверить размер головки болта с шестигранной головкой ГОСТ?

Размер проверяют в нормативной документации и карточке конкретного товара. Если параметр не указан, его следует уточнить до оформления заказа.

Правильный подбор начинается с полной спецификации, а не с поиска похожей головки. Зафиксируйте ГОСТ 7805-70, размер резьбы, длину, класс прочности и покрытие, затем сопоставьте эти данные с конкретной позицией каталога.
