Какой хомут нужен: выбор размера и материала

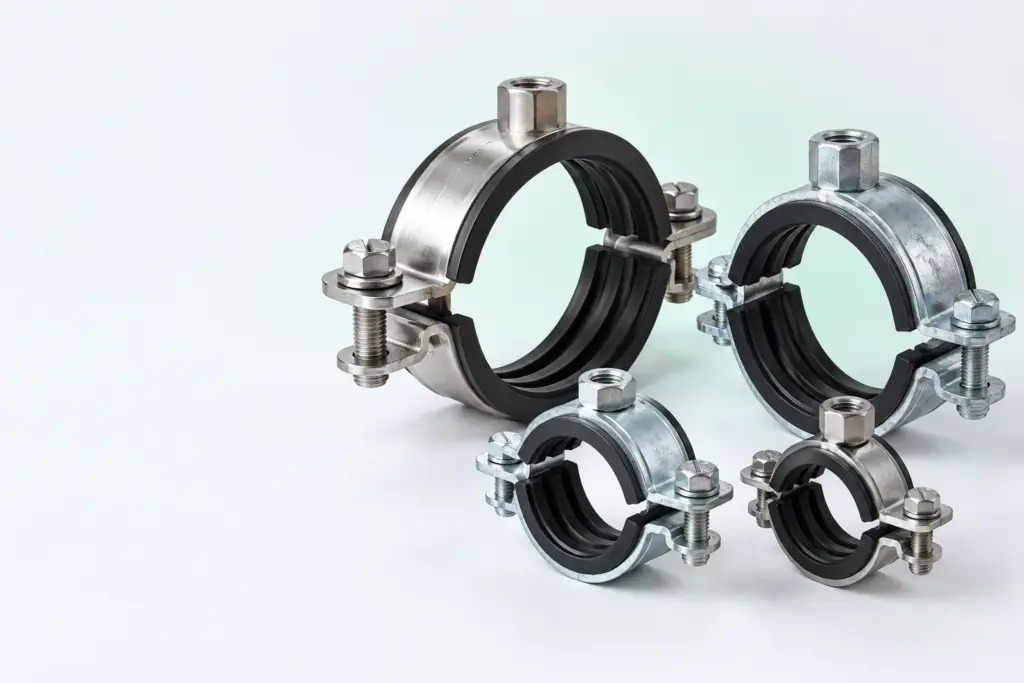

Какой хомут нужен, зависит от наружного диаметра трубы или кабеля, назначения крепления и условий эксплуатации. Для крепления и защиты труб и кабелей подходят хомуты DIN 3016 с резиновой вставкой; материал выбирают между оцинкованной и нержавеющей сталью с учётом влажности.

Запросить подбор хомута

Как выбрать хомут по назначению

Подбор начинают не с внешнего вида изделия, а с задачи. Нужно понять, что именно фиксируется: труба, одиночный кабель, несколько кабелей или другой элемент. От этого зависит тип крепежа. Для труб и кабелей в каталоге представлены хомуты DIN 3016 с резиновой вставкой. Такая конструкция объединяет металлическую часть и внутренний эластичный слой, поэтому изделие рассматривают не только как средство фиксации, но и как защитный элемент для объекта монтажа.

Если требуется организовать кабели без установки металлического хомута, можно рассмотреть белые нейлоновые стяжки. Они относятся к другому типу крепежа и применяются для связывания и упорядочивания кабелей. Стяжка не заменяет хомут во всех задачах, поэтому перед заказом следует определить, нужна ли именно фиксация к основанию или только объединение проводов в пучок.

Для такелажной задачи используется отдельный элемент — скоба DIN 82101 A. Её не следует автоматически подменять трубным хомутом: назначение, форма и способ применения различаются. Поэтому в заявке лучше сразу указывать, что требуется закрепить и какую функцию должен выполнять крепёж.

Если вместе с хомутом нужны другие элементы монтажной системы, в каталоге можно перейти в раздел Хомуты и скобы. Для иных задач доступны также разделы Анкеры и Болты. Выбор сопутствующего крепежа зависит от основания и схемы установки, поэтому его подбирают после определения типа хомута.

Как выбрать размер хомута

Главный размерный ориентир — наружный диаметр объекта, который нужно закрепить. Для трубы измеряют наружный размер, а не внутренний проход. Для кабеля учитывают его фактический внешний диаметр. Если фиксируется пучок, сначала объединяют кабели в предполагаемую форму и определяют общий размер такого пучка. Полученное значение сопоставляют с диапазоном хомута.

Нельзя подбирать изделие только по условному названию трубы. У разных труб и оболочек могут отличаться наружные размеры. Для кабеля ситуация аналогична: количество жил, общая оболочка и способ укладки влияют на итоговый диаметр. Поэтому в техническое задание вносят именно размер по внешнему контуру.

В каталоге доступны оцинкованные хомуты DIN 3016 REYHER диаметром от Ø6 до Ø40. Этот диапазон позволяет выбирать изделие под разные небольшие и средние по размеру объекты, но конкретную позицию определяют по фактическому диаметру. Если значение находится около границы диапазона, его необходимо дополнительно проверить по карточке товара и условиям монтажа.

При измерении важно учитывать, будет ли между хомутом и трубой или кабелем дополнительный слой. У DIN 3016 предусмотрена резиновая вставка, поэтому размер выбирают с учётом конструкции готового соединения. Нельзя сравнивать наружный диаметр объекта с размером металлической части, если производитель указывает размер изделия по другому параметру. Перед заказом сверяют обозначение диаметра в карточке товара.

Порядок проверки перед заказом

1. Определить объект крепления: труба, кабель или кабельный пучок.
2. Измерить его наружный диаметр в месте установки.
3. Проверить, нужна ли резиновая вставка для защиты объекта.
4. Выбрать материал с учётом влажности и условий эксплуатации.
5. Сверить диапазон или обозначение диаметра с данными конкретной позиции.
6. Уточнить способ крепления хомута к основанию и необходимые сопутствующие элементы.

Такой порядок снижает риск ошибки, когда изделие подходит по материалу, но не подходит по размеру, либо соответствует диаметру, но не отвечает условиям эксплуатации. Если точный подбор затруднён, в запросе поставщику указывают измеренный диаметр, назначение и среду эксплуатации.

Выбор материала и защитной вставки

Материал подбирают по условиям, в которых будет работать крепёж. Для обычной задачи можно использовать оцинкованный хомут DIN 3016 REYHER. В каталоге такие изделия представлены в диапазоне от Ø6 до Ø40. Оцинкованный вариант рассматривают, когда требуется металлический хомут для крепления трубы или кабеля, а повышенная влажность не является главным фактором выбора.

Для условий с повышенной влажностью представлены хомуты DIN 3016 из нержавеющей стали. Это отдельная группа изделий, которую выбирают именно при необходимости учитывать влажную среду. В заявке полезно указывать, где будет установлен хомут: внутри помещения, в зоне возможного контакта с влагой или на другом участке, где условия отличаются от обычных.

Резиновая вставка важна не только как конструктивная деталь. Она отделяет металлическую часть хомута от закрепляемого объекта и учитывается при подборе изделия для труб и кабелей. При выборе проверяют, что в описании конкретной позиции указана именно версия с резиновой вставкой. Если требуется другая конструкция, это отдельно согласовывают до заказа.

Белые нейлоновые стяжки используют для другой монтажной задачи. Они удобны как средство группировки кабелей, но по описанию не относятся к хомутам DIN 3016 и не должны автоматически рассматриваться как полноценная замена металлическому крепежу. Сначала определяют требуемую функцию, затем выбирают соответствующий тип изделия.

Таблица показывает принцип разделения ассортимента. Она не заменяет проверку конкретной карточки товара, поскольку для заказа важны размер, конструктивное исполнение и условия применения. Если в проекте одновременно присутствуют трубы, кабели и такелажные элементы, их лучше включать в заявку отдельными строками.

Примеры подбора по условиям эксплуатации

Рассмотрим первый пример. Нужно закрепить трубу, наружный диаметр которой уже измерен, в помещении с обычными условиями. В таком случае выбирают хомут DIN 3016 с резиновой вставкой и сопоставляют измеренный диаметр с доступными позициями. Если подходящий размер входит в диапазон оцинкованных изделий DIN 3016 REYHER от Ø6 до Ø40, проверяют соответствующую позицию в каталоге.

Во втором примере требуется закрепить кабель в зоне с повышенной влажностью. Сначала определяют внешний диаметр кабеля, затем выбирают хомут DIN 3016 с резиновой вставкой из нержавеющей стали. Здесь материал становится обязательным критерием наряду с размером: изделие должно соответствовать не только диаметру, но и условиям эксплуатации.

Третий пример — несколько кабелей, которые нужно собрать в аккуратный пучок без описания задачи как крепления к основанию. Для такой операции рассматривают белые нейлоновые стяжки. Если же пучок должен быть закреплён к конструкции, сравнивают стяжку с хомутом DIN 3016 и выбирают решение по способу установки.

Четвёртый пример связан с такелажем. Если в техническом задании указана такелажная скоба, рассматривают DIN 82101 A, а не трубный хомут. Даже при похожей цели — удержать или соединить элементы — разные виды крепежа нельзя взаимозаменять без проверки назначения.

Условный расчёт размера

Под расчётом в данном случае понимают не сложную формулу, а последовательное сопоставление данных. Записывают наружный диаметр объекта, фиксируют наличие резиновой вставки, отмечают влажность и выбирают материал. Затем проверяют, входит ли полученное значение в доступный размерный диапазон. Для оцинкованных DIN 3016 REYHER ориентиром служит диапазон от Ø6 до Ø40.

Например, если измерен кабельный пучок, нельзя складывать диаметры отдельных кабелей и считать результат готовым размером. Кабели могут укладываться рядом, со смещением или с промежутками. Поэтому измеряют общий внешний контур пучка в том виде, в котором он будет находиться внутри хомута. Для трубы измерение выполняют по наружной поверхности.

Если после измерения остаётся сомнение, не следует самостоятельно заменять требуемый размер близким по обозначению. В запросе поставщику передают назначение, измеренный наружный диаметр, материал и описание среды. Это позволяет проверить совместимость выбранной позиции с задачей до оформления заказа.

При необходимости выбора крепежа для основания можно дополнительно ознакомиться со статьёй Установка винтов: виды, класс прочности и применение. Если в узле используются шпильки, полезна также статья Класс прочности шпильки DIN 975: что означает 8.8. Эти материалы относятся к сопутствующим крепёжным вопросам и не заменяют подбор самого хомута по диаметру.

Ошибки при выборе крепежа

Первая ошибка — ориентироваться только на диаметр, не указывая материал. Один и тот же объект может находиться в обычной или влажной среде, а значит, в заявке нужно разделять размер и условия эксплуатации. Вторая ошибка — измерять внутренний проход трубы вместо наружного диаметра. Для хомута важен размер поверхности, которую он охватывает.

Третья ошибка — путать хомут, стяжку и скобу. Хомут DIN 3016 предназначен для крепления и защиты труб и кабелей. Белая нейлоновая стяжка относится к фиксации и группировке кабелей. Скоба DIN 82101 A представлена как такелажный элемент. Перед заказом проверяют не только материал, но и назначение.

Четвёртая ошибка — не учитывать резиновую вставку. Если она необходима для конкретного узла, выбирают исполнение DIN 3016 с такой вставкой и проверяют описание позиции. Пятая ошибка — считать, что любое изделие из нержавеющей стали автоматически подходит по размеру. Материал решает вопрос среды, но не отменяет проверку диаметра.

Шестая ошибка — не описать место монтажа. Формулировка «нужен хомут» недостаточна для точного подбора. Минимально указывают объект, наружный диаметр, наличие влажности, требование к вставке и предполагаемый способ крепления. Если точного диаметра пока нет, сначала выполняют измерение.

Получить расчёт комплектации

Частые вопросы

Какой хомут нужен для трубы?

Для крепления и защиты трубы подходит хомут DIN 3016 с резиновой вставкой. Размер выбирают по наружному диаметру трубы, а материал — по условиям эксплуатации.

Как выбрать хомут по диаметру?

Измеряют наружный диаметр трубы, кабеля или кабельного пучка и сопоставляют его с обозначением изделия. Для оцинкованных DIN 3016 REYHER доступны диаметры от Ø6 до Ø40.

Какой материал подходит для влажной среды?

Для условий с повышенной влажностью выбирают хомуты DIN 3016 из нержавеющей стали. При этом размер также проверяют по наружному диаметру объекта.

Можно ли использовать стяжку вместо хомута?

Белые нейлоновые стяжки подходят для фиксации и группировки кабелей. Если требуется крепление трубы или кабеля к основанию с защитой объекта, рассматривают хомут DIN 3016 с резиновой вставкой.

Когда нужна скоба DIN 82101 A?

Скобу DIN 82101 A рассматривают для такелажной задачи. Для труб и кабелей используют соответствующие хомуты, а не подбирают скобу по внешнему сходству.

Итоговый выбор строится по четырём пунктам: объект крепления, наружный диаметр, материал и назначение. Для труб и кабелей базовым вариантом служит DIN 3016 с резиновой вставкой; оцинкованное исполнение доступно в диапазоне от Ø6 до Ø40, а для повышенной влажности предусмотрена нержавеющая сталь. Перед заказом сопоставляют измерения с карточкой товара и указывают поставщику все условия монтажа.
