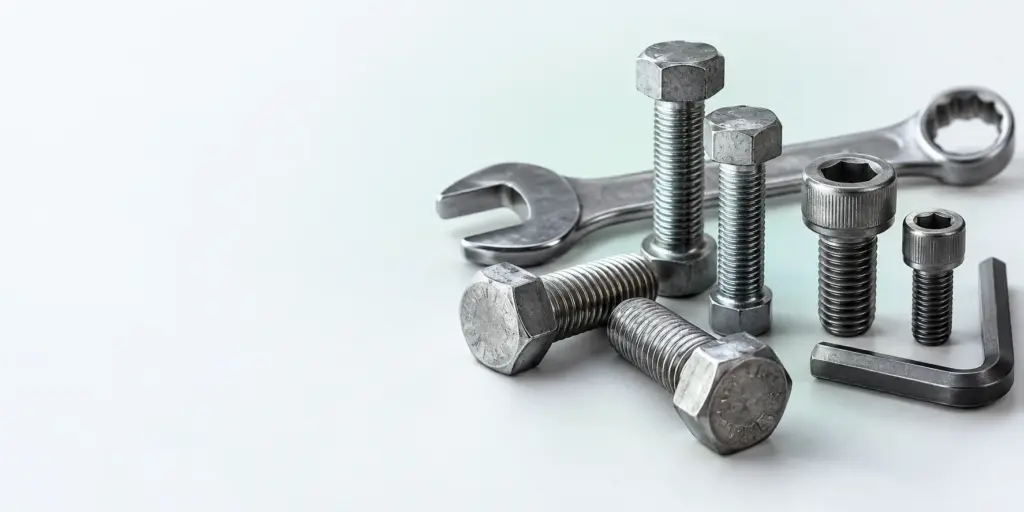

Какие болты под какой ключ: размеры и ГОСТ

Чтобы определить, какие болты под какой ключ подходят, сначала установите тип привода: наружная шестигранная головка или внутреннее шестигранное углубление. В первом случае ключ выбирают по расстоянию между параллельными гранями головки, во втором — по размеру внутреннего профиля. Одного обозначения резьбы для выбора инструмента недостаточно.

Запросить подбор болтов

Размер ключа и конструкция головки

Размер резьбы и размер ключа описывают разные элементы крепежа. Обозначение резьбы относится к резьбовой части стержня, а ключ взаимодействует с головкой или расположенным в ней углублением. Поэтому подбирать инструмент исключительно по букве М и следующему за ней числу нельзя. Для одного номинального диаметра резьбы могут применяться разные конструкции головок, а фактическое исполнение определяется документацией на конкретное изделие.

У наружного шестигранника рабочими поверхностями являются грани головки. Размер для подбора инструмента измеряют между двумя противоположными параллельными гранями, а не между углами. Замер по углам даст большее значение и не позволит правильно выбрать рожковый, накидной или торцевой ключ. Инструмент должен садиться на грани без заметного люфта и передавать усилие равномерно.

У болта с внутренним шестигранником наружная форма головки не используется для затяжки. Рабочий инструмент вводится в шестигранное углубление. В этом случае измеряют внутренний профиль и проверяют глубину посадки ключа. Попытка ориентироваться по наружному диаметру головки приводит к ошибке: этот диаметр характеризует конструкцию детали, но не размер рабочего инструмента.

Наружный шестигранник и болт под шестигранный ключ

Фраза «шестигранный болт» может использоваться неоднозначно. В заявке она иногда означает изделие с обычной наружной шестигранной головкой, а иногда — крепеж с внутренним шестигранником. Для снабжения такого описания недостаточно. В запросе нужно прямо указывать, где расположен рабочий профиль: снаружи головки или внутри неё.

Наружную головку охватывает или обхватывает ключ. Доступ к крепежу поэтому должен позволять разместить инструмент вокруг головки. Торцевая головка действует сразу на несколько граней и удобна при наличии осевого доступа. Рожковый ключ можно подвести сбоку, однако особенно важно, чтобы его размер точно соответствовал расстоянию между гранями.

Внутренний привод позволяет передавать усилие через углубление в головке. Вокруг наружной поверхности не требуется размещать рожковый ключ, но нужен свободный доступ по оси углубления. Загрязнение, покрытие, повреждение кромок или неполная посадка инструмента уменьшают площадь контакта. Перед монтажом внутренний профиль следует осмотреть и очистить.

Разница важна и при комплектации объекта. Партия болтов с наружной головкой и партия изделий с внутренним приводом требуют разных наборов инструмента. Даже если резьбовой номинал совпадает, это не означает совпадения ключей. В спецификации следует отдельно фиксировать резьбу, конструкцию головки, нормативный документ, материал или класс прочности, а также требуемое исполнение.

Как выбрать ключ для болта

Надёжный способ подбора начинается не с таблицы предполагаемых соответствий, а с идентификации изделия. Проверьте маркировку, чертёж, паспорт, накладную или строку спецификации. Если указан только размер резьбы, данных может быть недостаточно. Следует запросить обозначение стандарта и исполнение головки либо выполнить контрольный замер образца.

• Определите, является шестигранник наружным или внутренним.
• Очистите рабочие поверхности от загрязнений, мешающих измерению.
• Для наружной головки измерьте расстояние между параллельными гранями.
• Для внутреннего привода измерьте профиль углубления, не используя наружный диаметр головки.
• Сопоставьте результат с маркировкой имеющегося ключа или насадки.
• Проверьте посадку вручную до приложения рабочего усилия.
• При серийном монтаже проведите пробную установку на нескольких изделиях из партии.

Для замера удобно применять исправный измерительный инструмент. На наружной головке губки располагают параллельно граням. Измерение по диагонали между вершинами не используют как размер ключа. У внутреннего шестигранника важно не принимать за размер ширину входной фаски: измеряется рабочая часть профиля, в которую входит ключ.

Если ключ надевается с большим зазором, использовать его для окончательной затяжки не следует. Нагрузка будет приходиться на ограниченные участки граней, что повышает риск их повреждения. Слишком малый инструмент либо не войдёт в профиль, либо будет взаимодействовать неправильно. Подгонка ударами также не заменяет подбор соответствующего размера.

Для закупки инструмента лучше использовать контрольный образец из поставляемой партии или подтверждённые размеры из документации изготовителя. Это особенно важно, когда в одной ведомости присутствуют разные стандарты и типы головок. Сводная запись только по резьбовым диаметрам не показывает, сколько типоразмеров ключей фактически потребуется монтажной бригаде.

Болты под шестигранный ключ ГОСТ

Указание ГОСТ в заявке необходимо для идентификации крепежа, но номер стандарта нельзя заменять предположением по внешнему виду. Нормативный документ связывают с полным обозначением изделия. По одному слову «болт» невозможно надёжно установить конструкцию головки, размер инструмента, материал и механические характеристики.

В каталоге представлены высокопрочные болты ГОСТ Р 52644-2006 размеров М16–М48. Для них указаны классы прочности 10.9 и 12.9. Эти сведения относятся к ассортименту изделий и не являются таблицей размеров ключей. Чтобы определить инструмент для конкретной позиции, необходимо проверить её полное обозначение и размер головки по документации либо измерить образец.

Фундаментные болты ГОСТ 24379.1-2012 из стали 35 представлены в размерах М12–М140. Фундаментные изделия из стали 09Г2С указаны в размерах М110, М125 и М140. При их подборе основными исходными данными служат стандарт, размер и материал. Тип инструмента для монтажа устанавливают отдельно по конструкции комплектующих и фактическим размерам рабочих граней.

Получить расчёт поставки

Примеры подбора и расчёта комплектации

Первый пример — на объект поступил болт с наружной шестигранной головкой, но в ведомости указан только резьбовой номинал. Сразу назначать размер ключа нельзя. Ответственный сотрудник находит стандарт и исполнение в сопроводительных документах либо измеряет расстояние между гранями контрольного образца. После этого выбирает соответствующую торцевую головку и проверяет её посадку без приложения полного усилия.

Второй пример — получено изделие с цилиндрической наружной поверхностью головки и внутренним шестигранным углублением. Измерение наружного диаметра в этом случае не отвечает на вопрос об инструменте. Контролируют внутренний профиль, подбирают шестигранную насадку и убеждаются, что она входит на рабочую глубину. Если насадка опирается только на входную часть, затяжку прекращают и уточняют размер.

Третий пример — спецификация содержит несколько групп крепежа одинакового резьбового номинала, но с разными головками. Для расчёта комплектации инструментом позиции нельзя объединять только по резьбе. Сначала их группируют по типу привода, затем по измеренному или документально подтверждённому размеру рабочих граней. Количество одинаковых ключей определяют уже с учётом числа рабочих мест, порядка монтажа и принятого резерва, не меняя техническое обозначение самого крепежа.

Расчёт можно оформить без предположений. Для каждой позиции создают строку: обозначение болта, тип привода, размер резьбы, стандарт, материал или класс прочности, размер рабочего профиля и выбранный инструмент. Если поле размера профиля не заполнено исходными данными, его отмечают как требующее подтверждения. Такой подход отделяет достоверные сведения от значений, которые ещё предстоит проверить.

При приёмке партии полезно сравнить несколько изделий между собой. Задача проверки — убедиться, что один выбранный инструмент нормально садится на крепёж всей контролируемой группы. Если обнаружено различие, позиции из разных упаковок не смешивают до сверки маркировки и документов. Это снижает риск применения неподходящего ключа непосредственно на месте монтажа.

Данные для заявки поставщику

Корректная заявка сокращает число уточнений. В ней указывают наименование изделия, нормативный документ, номинальный размер, количество, материал либо класс прочности, если он установлен проектом, и конструкцию головки. Для изделий с внутренним приводом следует прямо написать «внутренний шестигранник». Для наружной головки — «наружная шестигранная головка».

Если требуется комплектование инструментом, размер ключа включают отдельным параметром и подтверждают по документации или образцу. Не следует переносить значение с другого болта только из-за совпадения резьбы. Также нельзя считать взаимозаменяемыми изделия, совпадающие по внешнему диаметру головки: рабочие профили и требования нормативных документов могут различаться.

Подходящие товарные группы размещены в разделах Болты, Анкеры и Винты. При переходе между разделами нужно учитывать, что способ монтажа и тип рабочего профиля определяются конкретной позицией, а не названием всей категории.

Для подготовки закупочной документации может быть полезен материал Вес саморезов: расчёт массы одного изделия и партии. Вопросы обозначения и сравнения крепежных элементов также рассмотрены в статье Хомут ГОСТ: размеры DIN 3016 и отличие от скобы.

Частые вопросы

Как определить, какой ключ нужен для болта?

Сначала определяют расположение шестигранного профиля. У наружной головки измеряют расстояние между противоположными параллельными гранями, а у внутреннего шестигранника — рабочий профиль углубления. Полученное значение сопоставляют с размером ключа или насадки и проверяют плотность посадки.

Чем болт под шестигранный ключ отличается от обычного шестигранного болта?

Обычный шестигранный болт затягивают инструментом, который взаимодействует с наружными гранями головки. У изделия под шестигранный ключ рабочие грани находятся внутри углубления. Эти конструкции требуют разного инструмента и разных условий доступа к месту соединения.

Можно ли подобрать ключ только по размеру резьбы?

Нет. Размер резьбы характеризует резьбовую часть, но не заменяет размер головки или внутреннего профиля. Для точного подбора проверяют стандарт, исполнение и документацию, а при отсутствии данных выполняют замер контрольного образца.

Какой ГОСТ распространяется на высокопрочные болты?

В представленном разделе высокопрочные болты М16–М48 соответствуют ГОСТ Р 52644-2006. Для них указаны классы прочности 10.9 и 12.9. Конкретный размер ключа следует устанавливать по полному обозначению изделия или фактическому размеру головки.

Какие размеры предусмотрены для фундаментных болтов?

Фундаментные болты ГОСТ 24379.1-2012 из стали 35 представлены в диапазоне М12–М140. Изделия из стали 09Г2С указаны в размерах М110, М125 и М140. Эти значения относятся к размерам болтов, а не к размеру монтажного ключа.
