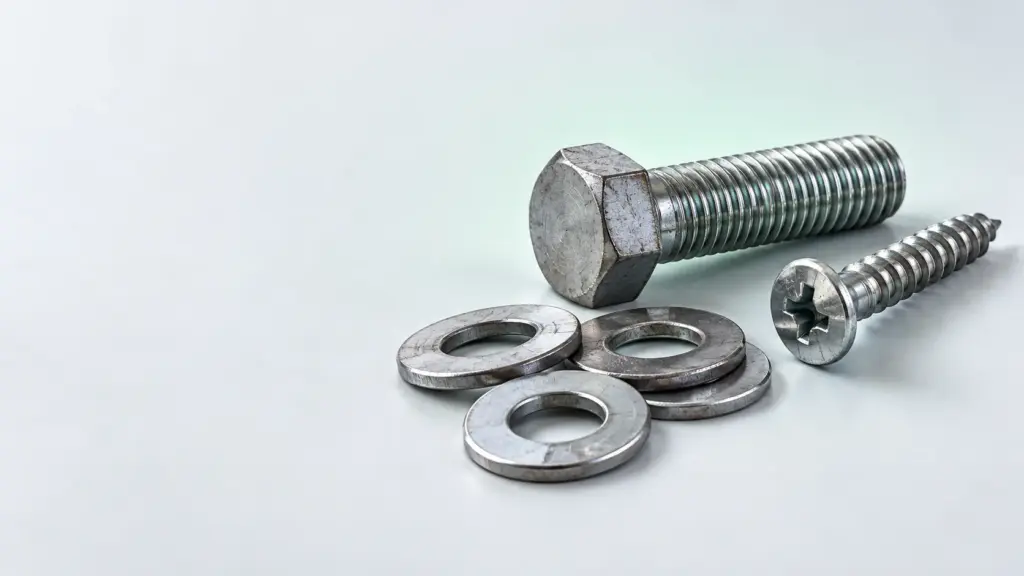

Шайба внутренний диаметр: подбор под болт и винт

Внутренний диаметр шайбы — это размер её отверстия; при подборе под болт или винт нужно проверить, что шайба надевается на стержень без усилия и подходит к конструкции соединения. Ориентироваться только на измеренное отверстие недостаточно: важно сверить обозначение шайбы и крепежа, а также требования к их установке.

Запросить подбор шайбы

Что показывает размер отверстия

Отверстие определяет, можно ли установить шайбу на выбранный крепёж. При этом внутренний диаметр не описывает шайбу полностью. Две детали с похожими отверстиями могут различаться наружной формой и назначением. Одна используется как опорный элемент, другая рассчитана на выполнение стопорной функции. Поэтому подбор начинается с проверки отверстия, но заканчивается оценкой всей конструкции соединения.

В заявке полезно разделять три сведения: какой болт или винт применяется, какая шайба требуется и чем подтверждены её размеры. Название крепежа само по себе не заменяет обозначение шайбы. Если сохранилась спецификация изделия или документация на узел, сначала следует проверить их. Когда исходных данных нет, размеры фактических деталей измеряют и уточняют возможность применения выбранного варианта.

Для первичной проверки отверстия используют измерительный инструмент, подходящий для внутренних размеров. Измерять нужно именно отверстие, а не внешний контур шайбы. Деталь перед проверкой очищают от загрязнений, которые мешают установить инструмент или искажают результат. Если край отверстия повреждён, измерение в этом месте не стоит принимать за характеристику исправной шайбы: сначала нужно оценить её состояние.

Почему нельзя выбирать только по стержню крепежа

Шайба располагается между крепежом и опорной поверхностью. Поэтому важно не только надеть её на стержень, но и убедиться, что она правильно размещается под головкой болта или винта либо под другим предусмотренным элементом соединения. Если опорная зона не соответствует выбранной шайбе, совпадение размеров отверстия не решает задачу. Проверку проводят для собранного узла, а не для двух деталей по отдельности.

Значение имеет и доступное место вокруг отверстия в закрепляемой детали. Шайба не должна упираться в соседние элементы так, чтобы это мешало её установке. Нужно проверить, может ли она лечь на предусмотренную поверхность, не перекоситься при сборке и не выйти за границы допустимого пространства. Эти условия особенно важны при замене детали, когда исходная шайба отсутствует и сравнить новую непосредственно с образцом нельзя.

Отдельно уточняют назначение шайбы. Плоская, тарельчатая, зубчатая стопорная и стопорно-клиновая шайбы не становятся взаимозаменяемыми только потому, что надеваются на один болт или винт. Если в документации указано конкретное исполнение, замену следует согласовать с требованиями к соединению. При закупке лучше передать поставщику полное описание требуемой детали, а не один измеренный размер отверстия.

Как выбрать шайбу под болт или винт

Начните с данных о крепеже. Проверьте его обозначение в чертеже, ведомости или иной рабочей документации. Если документация недоступна, осмотрите и измерьте фактическую деталь. Важно не смешивать сведения, полученные из документа, с приблизительной оценкой по образцу. Для заказа стоит прямо указать, что подтверждено спецификацией, а что определено измерением.

Затем определите назначение шайбы в узле. Если требуется заменить установленную деталь, зафиксируйте её форму и положение до разборки, когда это возможно. Если соединение собирается впервые, опирайтесь на проектное решение. Выбор разновидности по внешнему сходству без проверки назначения может привести к заказу детали с подходящим отверстием, но неподходящим способом работы в соединении.

После этого сверьте размер отверстия по документации на выбранную шайбу. При необходимости проверьте образец измерением. Шайба должна устанавливаться на крепёж штатным способом, без попыток продавить её через стержень или изменить отверстие на месте. Одновременно оцените посадку под головкой и положение на поверхности детали. Проверка на фактическом узле полезна, но не заменяет требований чертежа или спецификации.

Для закупки сформулируйте запрос так, чтобы тип шайбы был понятен без догадок: укажите её назначение, известное обозначение, данные о применяемом крепеже и источник размеров. Если нужен подбор вместо отсутствующей детали, приложите сведения о соединении. Посмотреть ассортимент можно в разделах Шайбы и Болты. Каталог помогает найти группу изделий, но окончательную совместимость проверяют по конкретным позициям.

Проверка перед заказом

При работе с образцом записывайте не только результат измерения отверстия. Отметьте, плоская ли деталь, есть ли у неё зубья, выражена ли тарельчатая форма и как она была установлена в узле. Фотография рядом с крепежом может помочь уточнить конструкцию, но её нельзя использовать как точный масштаб для определения размера. Для подбора нужны проверяемые исходные данные.

Если шайба снята с ранее работавшего соединения, учитывайте её состояние. Деформация, повреждение края и загрязнение затрудняют измерение и сравнение с новой деталью. Не следует автоматически считать, что снятая шайба соответствует исходному проекту: при прежнем ремонте её могли заменить. Если есть чертёж или ведомость, сведения из них необходимо сопоставить с тем, что установлено фактически.

Перед отправкой заявки проверьте, нет ли противоречий между названием изделия, указанным стандартом, результатом измерения и фотографией. Если противоречие есть, его лучше описать прямо, а не выбирать одно значение наугад. Это позволит уточнить исходные данные до оформления заказа и снизит риск получить шайбу, которая подходит по отверстию, но не соответствует конструкции соединения.

Уточнить совместимость крепежа

Тип шайбы и стандарт

Стандарт помогает определить, о какой группе изделий идёт речь, но его упоминание без обозначения конкретной позиции не всегда достаточно для подбора. Ниже приведены только виды шайб и документы, указанные для них в исходных данных. Таблица не задаёт размеры отверстий и не подтверждает взаимозаменяемость изделий. Конкретный размер нужно проверять по документации на требуемую шайбу.

Если в заявке сказано только «шайба под болт», невозможно уверенно определить требуемый вид по одному этому описанию. Даже точное измерение отверстия не сообщает, нужна ли плоская, тарельчатая или стопорная деталь. Сначала устанавливают требование к конструкции, затем сверяют обозначение и размер. Такой порядок особенно важен при ремонте оборудования, когда неподходящая замена может внешне выглядеть допустимой.

Не стоит также определять стандарт исключительно по фотографии. Снимок может помочь различить форму изделия, но не подтверждает размер, исполнение или запись в спецификации. Когда документ на узел доступен, используйте его как основание для поиска. Если в документации указано одно изделие, а на фотографии видно другое, до заказа следует выяснить причину расхождения.

Установка и контроль после подбора

После получения шайб проверьте соответствие поставленной позиции заказу. Сравните обозначение в документах, внешний вид и размеры с теми исходными данными, по которым выполнялся подбор. Выборочную проверку образца проводят аккуратно: следы повреждения при измерении могут затруднить последующую оценку состояния детали. При обнаружении расхождения не смешивайте спорные шайбы с подтверждёнными позициями.

При пробной сборке шайба должна занимать предусмотренное место без принудительной подгонки. Если она не проходит на стержень, перекашивается или мешает установке головки, сборку нужно остановить и проверить исходные размеры. Не следует рассверливать отверстие либо заменять вид шайбы без оценки требований к узлу. Такая доработка меняет изделие и не подтверждает пригодность соединения.

Порядок установки самого винта тоже влияет на проверку узла: нужно понимать, какие детали предусмотрены и в какой последовательности они собираются. По вопросам выбора и применения винтов см. материал Установка винтов: виды, класс прочности и применение. Он дополняет подбор крепежа, но не заменяет проверку размера конкретной шайбы.

Если крепление выполняется к основанию с помощью других элементов, различайте задачи каждого из них. Шайба под головкой крепежа и дюбель в основании не подбираются по одному общему размеру: их проверяют в своих частях соединения. Отдельные вопросы такого крепления разобраны в статье Сколько дюбелей нужно и можно ли вставить дюбель в дюбель.

Частые ошибки при определении размера

Распространённая ошибка — принять диаметр болта, указанный в его обозначении, за измеренный диаметр отверстия любой подходящей шайбы. Это разные сведения. Для заказа нужно найти данные именно по выбранной шайбе и проверить их применимость к крепежу. Если информация взята из разных источников, сверяйте не только числа, но и то, что именно каждый размер описывает.

Другая ошибка — измерить наружный контур вместо отверстия или приложить измерительный инструмент к повреждённому краю. Результат такой проверки не помогает определить посадку на стержень. При сомнении повторите измерение на исправном образце и сопоставьте его с документацией. Если нескольких одинаково обозначенных шайб нет, отмечайте, что вывод сделан по ограниченному образцу.

Наконец, не выбирайте изделие только по совпадению отверстия. У шайбы есть форма и назначение, а у соединения — требования к опоре и установке. Проверка по перечню «крепёж, тип шайбы, обозначение, отверстие, размещение в узле» надёжнее поиска детали по одному размеру. Если хотя бы одно из этих сведений неизвестно, его нужно уточнить до закупки.

Частые вопросы

Какой внутренний диаметр шайбы нужен под болт?

Отверстие должно позволять установить шайбу на выбранный болт без усилия. Для точного подбора сверяют обозначения и документацию на обе детали, а затем проверяют их совместимость в узле.

Как подобрать внутренний диаметр шайбы под винт?

Уточните данные винта и назначение шайбы, затем проверьте отверстие выбранного изделия. Дополнительно убедитесь, что шайба правильно располагается под головкой и не мешает сборке.

Можно ли определить размер шайбы по её внутреннему диаметру?

Измерение отверстия помогает проверить образец, но не описывает всю шайбу. Для заказа нужны сведения о её типе и обозначении; при наличии спецификации данные образца сверяют с ней.

Что делать, если шайба не надевается на болт?

Не устанавливайте её с усилием и не изменяйте отверстие без проверки требований к соединению. Сначала уточните обозначения деталей и проверьте размеры по документации.

Достаточно ли внутреннего диаметра для выбора шайбы?

Нет. Помимо отверстия учитывают вид шайбы, её положение под крепежом и назначение в соединении. Совпадение одного размера не подтверждает взаимозаменяемость разных изделий.

Что передать для точного подбора

Наиболее полезны обозначение крепежа, тип требуемой шайбы и ссылка на применяемую документацию или данные чертежа. Если подбирается замена, сообщите, какая деталь стояла ранее, доступен ли исправный образец и какие размеры были измерены. При отсутствии документации опишите конструкцию узла и приложите фотографии, позволяющие увидеть положение шайбы относительно крепежа и опорной поверхности.

Отдельно укажите, что требуется проверить: только возможность установки шайбы на болт или винт либо пригодность всего соединения. Это разные задачи. В первом случае оценивают соответствие размеров деталей; во втором дополнительно выясняют назначение шайбы и условия её размещения. Чем яснее исходные сведения, тем проще исключить позиции с подходящим отверстием, но неподходящей конструкцией.
