Установка шайбы: как выбрать и правильно закрепить

Установка шайбы начинается с выбора изделия под задачу соединения: распределить давление под крепежом, препятствовать самоотвинчиванию или уплотнить отверстие. Шайбу надевают на крепёж, размещают на подготовленной опорной поверхности и затягивают соединение без перекоса, после чего проверяют положение и состояние её рабочих элементов.

Уточнить подбор шайбы

Как выбрать шайбу под задачу соединения

Начинайте не с внешнего вида изделия, а с функции, которую оно должно выполнять. Плоская шайба создаёт опорную поверхность под головкой крепежа или гайкой. Стопорную выбирают, когда соединению требуется защита от самоотвинчивания. Кровельная шайба с EPDM нужна там, где важно уплотнение в месте крепления. Эти задачи различаются: наличие шайбы под гайкой само по себе не означает, что соединение застопорено или защищено от попадания влаги.

Следующий шаг — проверить совместимость с конкретным крепежом. Отверстие шайбы должно позволять установить её без принудительного надевания, но изделие не должно терять предусмотренное положение из-за несоответствия размеров. Наружная часть должна опираться на материал вокруг отверстия, а не проваливаться в него. Если посадочная площадка ограничена выступами, ребрами или краем детали, заранее убедитесь, что шайба помещается на ней целиком. Подходящий размер нельзя определить только по названию крепежа: важны отверстие в детали и доступная опорная поверхность.

Материал выбирают с учётом условий работы и сопрягаемых деталей. Плоские шайбы по ГОСТ 11371-78 выпускаются из стали, нержавеющей стали, алюминия, меди и латуни. Это перечень доступных материалов, а не указание считать их взаимозаменяемыми в любом узле. При подборе учитывайте среду эксплуатации, требования к поверхности и материалы остальных элементов соединения. Если условия не описаны в заявке, их следует уточнить до закупки, а не заменять выбор предположением.

В каталоге удобно сначала определить тип изделия в разделе Шайбы, затем проверить совместимость с крепежом в разделе Болты. Для заявки полезно записать назначение узла, материал деталей, тип крепежа и требуемую функцию шайбы. Такой набор сведений помогает отделить подбор изделия от простого совпадения его отверстия с болтом.

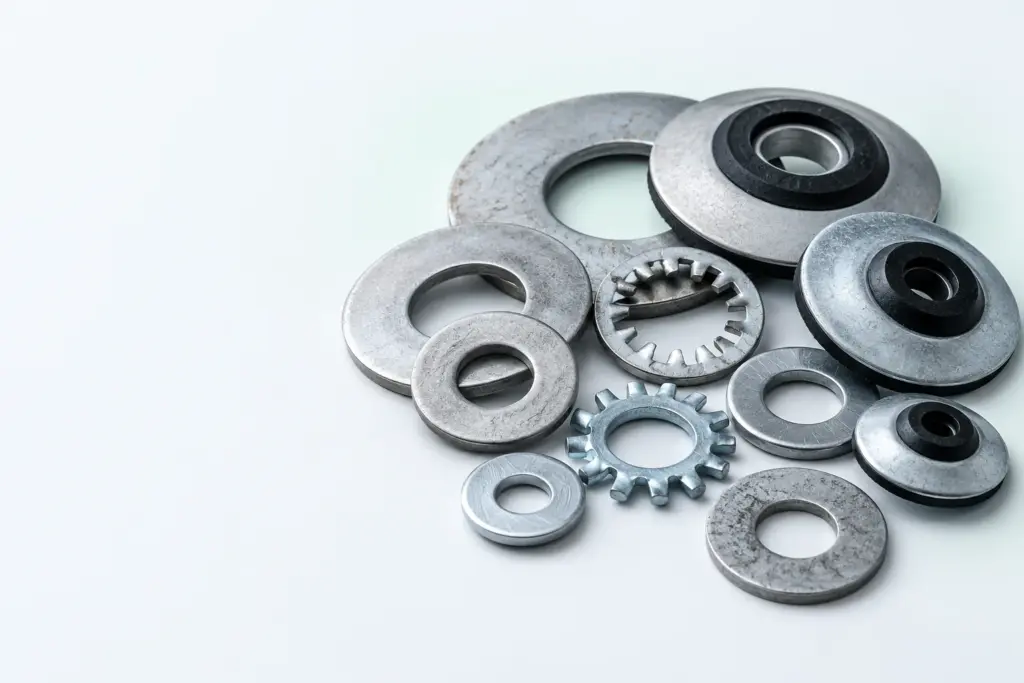

Виды шайб и назначение

Шайбы разных типов нельзя выбирать по одному признаку — например, только по наружному диаметру. У плоской, зубчатой стопорной, стопорно-клиновой и кровельной шайбы различается рабочий принцип. Перед заказом сопоставьте требуемую функцию с изделием и проверьте, не пытаетесь ли одним элементом заменить другой. Если соединению одновременно нужны опора, стопорение и уплотнение, схему следует рассматривать целиком, а не добавлять элементы без проверки их совместной работы.

Таблица помогает выбрать направление поиска, но не заменяет проверку конкретной позиции перед монтажом. Стандарт или обозначение типа не сообщает сам по себе, подойдёт ли изделие к имеющемуся отверстию и хватит ли места под головкой крепежа. Для кровельной шайбы дополнительно важно положение уплотнения. Для стопорной — состояние рабочих поверхностей и соответствие выбранного способа фиксации задаче узла. Уточняйте эти вопросы по изделию, которое планируется установить, а не по похожей шайбе из ранее выполненного соединения.

Плоские шайбы

Плоскую шайбу применяют там, где под головкой крепежа или гайкой нужна опора на поверхность детали. Перед установкой проверьте, что площадка под шайбой ровная и свободна от частиц, мешающих прилеганию. Если шайба опирается только на край отверстия, выступ или слой загрязнения, затяжка может сместить её либо изменить положение деталей. Исправлять такое положение дальнейшей затяжкой не следует: сначала устраните причину неправильной посадки.

Осмотрите обе стороны изделия. Заметный заусенец, вмятина или изгиб — повод не ставить шайбу без дополнительной проверки. При контакте с поверхностью, которую нельзя повредить, состояние кромок особенно важно. Не считайте плоскую шайбу самостоятельным средством стопорения: её основная задача в таком выборе — опора, а вопрос фиксации решают отдельно.

Стопорные и стопорно-клиновые шайбы

Стопорные шайбы с наружными зубьями применяют для фиксации соединений; они выпускаются по ГОСТ 10464-81. При подборе важно не только проверить возможность установки под крепёж, но и понять, с какими поверхностями будут контактировать зубья. Если рабочие элементы повреждены или не соприкасаются с предусмотренной поверхностью, рассчитывать на их действие нельзя. Осматривайте шайбу до сборки, чтобы не обнаружить проблему после затяжки.

Стопорно-клиновые шайбы Nord-Lock соответствуют DIN 25201; доступны стальные варианты с покрытием цинковыми хлопьями. Для такого изделия особенно важно соблюдать порядок расположения элементов, предусмотренный его конструкцией, и не подменять его произвольной комбинацией отдельных шайб. Перед сборкой проверьте комплектность и пригодность контактных поверхностей. Если схема узла или инструкция к выбранному изделию требует определённого положения элементов, ориентируйтесь на неё.

Выбор между способами стопорения зависит от конструкции соединения и условий его работы. Без сведений о нагрузке, поверхностях и доступном месте нельзя объявить один тип универсальной заменой другому. В заявке указывайте, что нужна именно фиксация, а не просто шайба под крепёж. Это сокращает риск получить изделие, подходящее по отверстию, но не выполняющее нужную функцию.

Подготовка деталей перед монтажом

Даже правильно выбранная шайба не исправит дефект посадочной площадки. До сборки удалите с места контакта стружку и посторонние частицы, проверьте доступ к крепежу и убедитесь, что соединяемые детали заняли нужное положение. Осмотрите отверстие: его край не должен мешать шайбе лежать на поверхности. Если отверстия деталей не совмещены, не пытайтесь выровнять их затяжкой через шайбу. Сначала приведите детали в монтажное положение.

Проверьте крепёж вместе с шайбой, а не по отдельности. Головка или гайка должна опираться на шайбу предусмотренной площадью, а сама шайба — на деталь. Посмотрите, не упирается ли её наружный край в соседний выступ и остаётся ли доступ для инструмента. Если после надевания шайбы рабочая часть крепежа перестала подходить для сборки, потребуется пересмотреть сочетание деталей. Нельзя считать такое изменение несущественным только потому, что шайба тонкая на вид.

Подготовьте изделия по типам, если в узле применяют разные шайбы. Внешне похожие элементы могут выполнять разные задачи, поэтому смешение при сборке приводит к ошибкам, которые трудно заметить после затяжки. Для повторно используемого крепежа отдельно оцените состояние резьбы и контактных поверхностей. Для повторно используемой шайбы проверьте отсутствие деформации и сохранность рабочих элементов; повреждённое изделие замените.

Полезно выполнить предварительную сборку без окончательной затяжки. Она позволяет увидеть, ровно ли располагается шайба, не смещается ли она к краю отверстия и остаётся ли доступ к гайке или головке. На этом этапе исправить расположение деталей проще, чем после полной затяжки. Если предусмотрено несколько крепёжных точек, проверяйте посадку в каждой: одинаковые на вид отверстия не гарантируют одинаковую опору.

Порядок установки и затяжки

Сначала разместите соединяемые детали в нужном положении и установите крепёж без перекоса. Наденьте выбранную шайбу в той точке, где требуется её работа: под головкой или под гайкой в соответствии со схемой узла. Если конкретная схема неизвестна, ориентируйтесь на то, какая часть крепежа поворачивается при затяжке и где требуется опора либо стопорение. Окончательное расположение определяйте по конструкции соединения, а не по привычке ставить все шайбы с одной стороны.

Перед затяжкой убедитесь, что шайба лежит ровно. Она не должна стоять ребром, заходить на выступ или частично свисать с опорной площадки. Начните затяжку с контролем положения деталей. Если шайба начинает проворачиваться вместе с крепежом, смещается или её кромка входит в отверстие, остановитесь и проверьте подбор. Продолжение затяжки не устраняет несовместимость размеров и может затруднить последующую разборку.

Не выбирайте усилие затяжки по одному лишь типу шайбы. Оно зависит от всего соединения, включая крепёж и соединяемые детали; в переданных данных нет значения, которое можно было бы назначить всем случаям. Если для узла предусмотрена монтажная документация, используйте её. При отсутствии нужных сведений уточните их у ответственного за конструкцию. Произвольное увеличение усилия ради ощущения надёжности — плохая замена проверке посадки и правильности подбора.

После затяжки осмотрите соединение. Шайба должна оставаться в заданном положении, прилегать к поверхности и не иметь новых заметных повреждений. Проверьте, что соединяемые детали не разошлись и крепёж не стоит под углом. Если доступ позволяет, осмотрите опору по всей окружности. При обнаружении перекоса соединение следует разобрать, установить причину и собрать заново с подходящими элементами.

Если для узла подбирают крепёж другого вида, сначала уточните его назначение и форму. Разобраться в обозначениях поможет статья Как называются саморезы: головки, концы и шлицы. Сравнивать шайбу и крепёж следует как комплект: совпадения названий по отдельности недостаточно для правильной сборки.

Запросить подбор для соединения

Кровельная шайба и уплотнение отверстия

Кровельные шайбы с EPDM выпускаются из оцинкованной или нержавеющей стали. При их выборе недостаточно проверить только металлическую часть: рабочая задача связана также с уплотнением места крепления. Посмотрите, соответствует ли шайба крепежу и поверхности, вокруг которой нужно закрыть отверстие. Если уплотнение не попадает на опорную площадку, наличие EPDM само по себе не обеспечит правильную посадку.

Перед монтажом осмотрите уплотняющий элемент. Он должен находиться на предусмотренном месте, без видимых повреждений и загрязнений на контактной стороне. Подготовьте поверхность вокруг отверстия: частицы под уплотнением мешают равномерному прилеганию. Во время сборки удерживайте крепёж без перекоса. Наклон крепежа меняет положение шайбы и может оставить часть отверстия без нужного контакта с уплотнением.

При затяжке наблюдайте за формой уплотнения. Цель — получить прилегание, а не выдавить материал из-под металлической части. Если шайба заметно перекосилась или уплотнение вышло неравномерно, остановитесь и проверьте положение крепежа и поверхности. Не исправляйте перекос дополнительным усилием: сначала нужно понять, что мешает шайбе занять предусмотренное место.

После монтажа осмотрите окружность контакта. Проверьте, нет ли видимого зазора, смещения или повреждения уплотнения. Такой осмотр не заменяет требований проекта к герметичности, но помогает выявить явную ошибку установки. Если шайбу приходится демонтировать, перед повторной сборкой оцените состояние EPDM; повреждённое уплотнение не следует оставлять только потому, что металлическая часть сохранила форму.

Примеры подбора для разных узлов

Рассмотрим соединение металлических деталей болтом и гайкой, где требуется прежде всего опора под затягиваемой частью крепежа. Начните с плоской шайбы и проверьте её посадку на детали. Если отверстие в детали шире зоны опоры выбранной шайбы, размер нужно пересмотреть. Затем уточните материал изделия с учётом условий работы узла. Само наличие плоской шайбы не решает вопрос самоотвинчивания: если фиксация также требуется, её предусматривают отдельно.

Другой случай — соединение, для которого в задании прямо указана необходимость стопорения. Здесь ошибка состоит в том, чтобы взять любую шайбу подходящего размера и считать задачу выполненной. Сначала уточните допустимый способ фиксации, затем рассматривайте стопорную шайбу с наружными зубьями либо стопорно-клиновое решение. После выбора проверьте место контакта рабочих поверхностей и порядок установки. Если эти условия не выполняются, совпадение посадочных размеров не делает выбранное изделие подходящим.

Для крепления через кровельный материал определяющим становится состояние участка вокруг отверстия. Подберите кровельную шайбу с EPDM из оцинкованной или нержавеющей стали с учётом требований к узлу. При предварительной сборке убедитесь, что уплотнение размещается вокруг отверстия, а металлическая часть не упирается в соседние элементы. После затяжки проверьте прилегание по окружности. Здесь важно не путать надёжность крепления с состоянием уплотнения: проверять следует оба вопроса.

Пример с ограниченной площадкой под головкой требует отдельной проверки геометрии. Шайба может подходить к крепежу по отверстию, но не помещаться на поверхности детали из-за близкого борта. Подбор в таком случае начинается с доступного места и конструкции узла. Ставить шайбу поверх выступа нельзя: она не получит ровной опоры. Если подходящее изделие не определяется по имеющимся данным, запросите размеры и требования к узлу у проектировщика или изготовителя.

При закупке для нескольких одинаковых на схеме соединений проверьте фактические места установки. На одном участке может быть свободный доступ к гайке, на другом — препятствие для инструмента или край детали рядом с отверстием. Составьте перечень таких ограничений до заказа. Это не расчёт количества по условной норме, а проверка применимости выбранной позиции в каждом месте. Она помогает избежать ситуации, когда вся партия подходит по обозначению, но часть шайб нельзя установить ровно.

Типичные ошибки и контроль результата

Первая ошибка — выбирать изделие только по внутреннему отверстию. Для работы шайбы важны также наружная опора, состояние площадки и расположение крепежа. Проверяйте комплект в сборе до затяжки. Если шайба касается детали лишь частью поверхности, дальнейшая работа соединения не станет предсказуемее от более сильной затяжки.

Вторая ошибка — путать назначение типов. Плоскую шайбу не следует автоматически считать стопорной, а стопорную — уплотняющей. Даже если несколько изделий внешне помещаются под одну головку, они решают разные задачи. Сначала сформулируйте требование к узлу одним предложением: нужна опора, фиксация или уплотнение. После этого проверяйте конкретное изделие и возможность его установки.

Третья ошибка — не осматривать шайбу до применения. Деформация, повреждение зубьев, кромки или уплотнения влияют на результат монтажа. Особенно внимательно проверяйте элементы после разборки соединения. Возможность снова надеть шайбу на крепёж ещё не подтверждает её пригодность. При сомнениях в сохранности рабочего элемента замените изделие.

Четвёртая ошибка — пытаться затяжкой устранить перекос деталей. В таком случае сначала проверяют совмещение отверстий, опорные поверхности и положение крепежа. Если эти причины не устранены, шайба может сместиться повторно. По окончании работ зафиксируйте для дальнейшего обслуживания, какой тип изделия установлен и какая функция от него требуется. Это особенно полезно там, где рядом находятся соединения с разными условиями работы.

Если задача касается крепления труб или кабелей, шайбу оценивают вместе с остальными элементами узла, а не вместо них. О подборе другой группы крепежа рассказывает статья Установка хомутов: подбор диаметра и крепежа. Сопоставляйте назначение каждого элемента прежде, чем переносить решение из одного узла в другой.

Частые вопросы

Какой стороной устанавливать плоскую шайбу?

Осмотрите обе стороны перед сборкой. Если одна сторона имеет заметный заусенец или повреждение, не допускайте контакта дефектной кромки с поверхностью, которую она может повредить; при существенном дефекте замените изделие. Если конструкция соединения задаёт определённое положение шайбы, соблюдайте его.

Куда ставить шайбу при затяжке болта?

Положение зависит от того, где нужна опора и какая часть крепежа поворачивается при затяжке. Обычно шайбу располагают под поворачиваемой головкой или гайкой, но окончательный выбор делают по схеме конкретного узла. До затяжки убедитесь, что она полностью лежит на опорной поверхности.

Можно ли повторно установить шайбу?

Решение принимают после осмотра. Плоская шайба не должна быть погнута или иметь повреждённую опорную поверхность; у стопорной проверяют рабочие элементы, у кровельной — также состояние уплотнения. Если пригодность вызывает сомнение, используйте исправное изделие.

Когда нужна стопорная шайба?

Когда для соединения требуется фиксация от самоотвинчивания. Подходящий тип выбирают по конструкции узла и условиям работы, а не только по совпадению размера отверстия. Перед сборкой проверьте, что рабочие поверхности выбранной шайбы смогут контактировать с предусмотренными деталями.

Как установить кровельную шайбу с EPDM?

Расположите шайбу так, чтобы уплотнение прилегало к подготовленной поверхности вокруг отверстия. Затягивайте крепёж без перекоса, наблюдая за положением шайбы, затем осмотрите контакт по окружности. Если уплотнение повреждено или выдавлено, выясните причину и замените непригодный элемент.
