Установка хомутов: подбор диаметра и крепежа

Установка хомутов начинается с определения наружного диаметра закрепляемого элемента, предполагаемой нагрузки и материала основания. Затем выбирают хомут или скобу подходящего размера, проверяют совместимость материала с условиями эксплуатации и подбирают крепёж для стены, пола, металлоконструкции или другой опоры.

Запросить подбор крепежа

Как выбрать хомут по диаметру

Диаметр — первый параметр, который проверяют перед монтажом. Ориентироваться нужно на фактический наружный размер трубы, кабеля, шланга или другой детали в месте крепления. Номинальный размер изделия по названию не заменяет измерение: у труб и кабелей могут отличаться наружные габариты, а у хомута может быть предусмотрена резиновая вставка, влияющая на посадку.

Слишком тесный хомут создаёт лишнее давление. Для трубы это может привести к повреждению покрытия или деформации мягких элементов, а для кабеля — к передавливанию оболочки. Слишком свободный размер не обеспечивает устойчивого положения: деталь может смещаться, вибрировать или провисать. Поэтому хомут должен охватывать закрепляемый элемент без перекоса, а затяжка должна фиксировать его, но не заменять расчёт несущей способности.

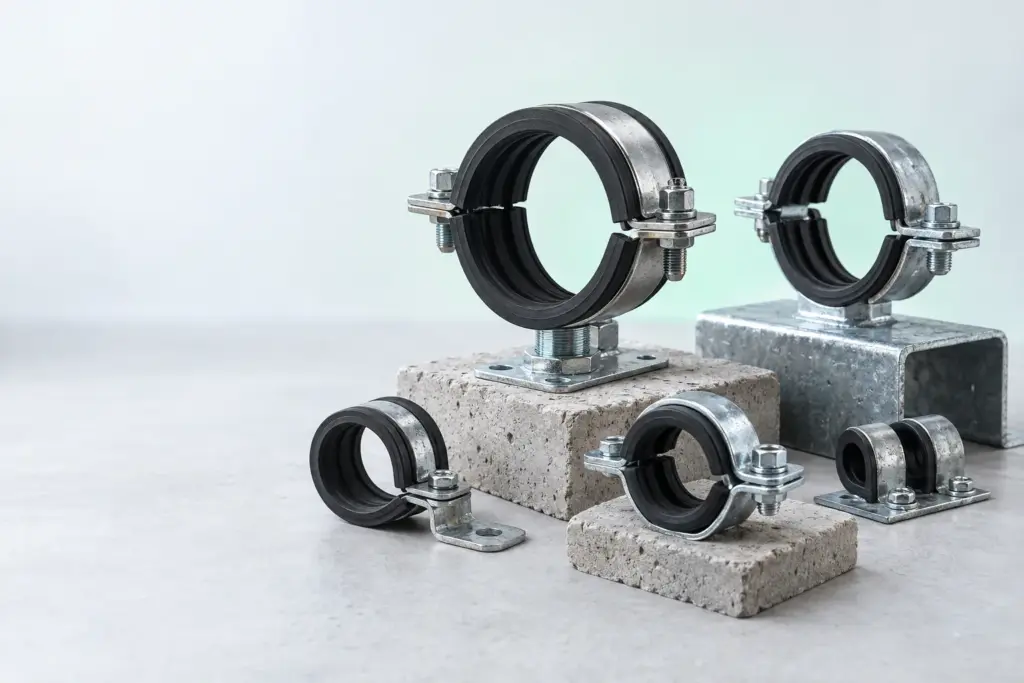

В ассортименте представлены обжимные хомуты DIN 3016 с резиновой вставкой. Такая конструкция удобна там, где требуется мягкий контакт с поверхностью трубы или другого элемента. Вставка помогает распределить давление по месту обжима и отделяет металл хомута от закрепляемой поверхности. При выборе нужно учитывать состояние вставки, её посадку и отсутствие складок после затяжки.

Измерение перед монтажом

Перед заказом измеряют наружный диаметр в нескольких местах, если поверхность имеет покрытие, изоляцию или неровности. Для кабеля измеряют общий наружный размер собранного пучка, если его фиксируют одним хомутом. Для трубы учитывают слой краски, защитную оболочку и другие элементы, которые фактически окажутся внутри хомута.

Если хомут устанавливается вокруг уже смонтированной трубы, проверяют не только диаметр, но и доступное пространство для раскрытия, установки и затяжки. Для скобы важны расстояние от основания до трубы, ширина опорной части и место под головку крепёжного элемента. При недостатке пространства даже подходящий по диаметру хомут может быть неудобен для монтажа.

Размеры доступных вариантов

Хомуты REYHER доступны из оцинкованной стали и диаметрами от 6 до 40 мм. Это позволяет подобрать исполнение для разных труб, кабелей и небольших элементов, если их наружный размер попадает в указанный диапазон. Размер выбирают не по предполагаемому назначению, а по фактическому диаметру конкретной детали.

Также доступны обжимные хомуты DIN 3016 из нержавеющей стали, включая размеры Ø15–40 мм. Нержавеющее исполнение рассматривают, когда требуется соответствующая стойкость материала к условиям эксплуатации. Окончательный выбор зависит от среды, основания, доступного крепежа и нагрузки.

Полный выбор изделий собран в разделе Хомуты и скобы. Перед оформлением заявки полезно указать диаметр, материал закрепляемой детали, тип основания и характер нагрузки.

Как выбрать хомут по нагрузке

Диаметр определяет посадку, но не показывает, выдержит ли узел эксплуатации. Нагрузку на хомут создают масса трубы или кабельной трассы, содержимое трубопровода, вибрация, рывки при перемещении, температурные изменения и случайные воздействия при обслуживании. Даже если точная величина нагрузки неизвестна, эти факторы нужно перечислить до подбора.

Важно разделять нагрузку на сам хомут и нагрузку на основание. Металлическая деталь может быть достаточно прочной, но крепление в слабом основании останется ненадёжным. Поэтому проверяют весь узел: хомут или скобу, болт либо анкер, отверстие, опорную поверхность и способ передачи усилия.

Нагрузка от массы и вибрации

Для вертикальной трубы основная нагрузка связана с её массой и массой содержимого. При горизонтальной прокладке добавляется момент между точками опоры. Кабельный пучок может изменять форму, а отдельные провода — перемещаться относительно друг друга. В таких случаях хомут не должен пережимать оболочку, но обязан ограничивать смещение.

При вибрации резиновая вставка может быть практичным решением для защиты поверхности и более равномерного контакта. Однако она не отменяет требований к крепёжной точке. Если основание прогибается или крепёж ослабляется, одна только вставка не обеспечит устойчивость конструкции.

Как распределить точки крепления

Точки крепления размещают так, чтобы труба, кабель или конструкция не провисали и не передавали чрезмерное усилие на один хомут. Точное расстояние между опорами зависит от конструкции и расчёта; универсальное значение без данных об изделии и нагрузке назначать нельзя. Для тяжёлых или подверженных вибрации элементов шаг опор оценивают особенно внимательно.

На поворотах, ответвлениях и местах изменения направления усилий крепление проверяют отдельно. Хомут, установленный рядом с изгибом, может воспринимать дополнительную боковую нагрузку. В таких местах важно сохранить соосность трубы и крепёжной точки, не допуская перекоса скобы или неравномерной затяжки.

Металлический хомут и вспомогательная стяжка

Белые нейлоновые стяжки предлагаются для вспомогательной фиксации. Их можно использовать, чтобы временно удержать кабели в нужном положении, собрать пучок перед установкой основного крепления или убрать свободные участки проводки. Нейлоновая стяжка не должна автоматически рассматриваться как замена металлическому хомуту в несущем узле.

Для трубы, тяжёлого кабельного пучка или конструкции основным элементом обычно выбирают хомут или скобу, соответствующие диаметру и условиям нагрузки. Стяжка может дополнять такой узел, но её функцию заранее определяют как вспомогательную, а не несущую.

Получить расчёт комплекта

Материал хомута и условия эксплуатации

Материал выбирают не только по внешнему виду. Оцинкованная сталь и нержавеющая сталь отличаются поведением в рабочей среде, поэтому нужно учитывать влажность, контакт с загрязнениями, наличие агрессивных веществ, требования к чистоте и возможное повреждение покрытия при монтаже.

Хомуты REYHER из оцинкованной стали доступны в диапазоне диаметров от 6 до 40 мм. Такое исполнение можно рассматривать для обычных монтажных задач, если условия эксплуатации совместимы с материалом. При выборе нужно проверить, не будет ли крепёж постоянно находиться во влажной или химически активной среде.

Обжимные хомуты DIN 3016 из нержавеющей стали представлены, в том числе, в размерах Ø15–40 мм. Их подбирают, когда свойства нержавеющей стали соответствуют рабочей среде и требованиям узла. Само слово нержавеющая не заменяет проверку условий: важны температура, контакт с другими металлами, загрязнение и состояние поверхности после монтажа.

Резиновая вставка также является частью выбора. Она контактирует с трубой, кабелем или конструкцией, поэтому оценивают её совместимость с поверхностью и рабочими условиями. Вставка должна лежать ровно, не выпадать при установке и не попадать под резкий перегиб хомута.

Крепёж для разных оснований

Хомут фиксирует элемент, но не всегда входит в основание напрямую. Тип крепежа выбирают после определения материала опоры. Для бетонных и других минеральных оснований рассматривают анкерные решения, а для соединений с подготовленной резьбой или металлическими деталями могут применяться болты.

В разделе Анкеры можно подобрать крепёж для задач, где нагрузка передаётся в основание через анкерную точку. При этом нужно знать материал и состояние основания, глубину доступной зоны крепления, расположение отверстия относительно края и направление усилия. Без этих данных нельзя гарантировать пригодность конкретного анкера.

Для соединений с резьбовым элементом или монтажной деталью используется раздел Болты. Болт подбирают по совместимости с ответной резьбой, длине соединения и доступу для установки. Если болт проходит через тонкую деталь, дополнительно проверяют, как нагрузка распределяется по опорной поверхности.

Крепление к бетонному основанию

Сначала размечают положение хомута и проверяют, что отверстие не попадает в слабую зону или край основания. После установки анкера контролируют положение резьбовой части, затем монтируют скобу и затягивают соединение без перекоса. Нагрузка должна передаваться через опорную часть, а не через случайный контакт трубы со стеной.

Крепление к металлической конструкции

Для металлоконструкции оценивают толщину и форму профиля, доступ к обратной стороне и наличие подготовленных отверстий. Если применяется болтовое соединение, хомут устанавливают так, чтобы крепёж не тянул скобу в сторону. При креплении к тонкому профилю особенно важно не допустить смятия металла чрезмерной затяжкой.

Крепление к деревянной или комбинированной опоре

Для деревянной или комбинированной опоры учитывают состояние поверхности, направление волокон и возможность постепенного ослабления соединения. Хомут располагают на ровной зоне, без опоры на рыхлый край или декоративный слой. Если основание состоит из нескольких материалов, расчёт ведут по наиболее слабому участку узла.

Примеры монтажа

Пример с трубой: измеряют наружный диаметр вместе с защитным покрытием, выбирают металлический хомут подходящего диапазона и определяют материал основания. Если требуется мягкий контакт, используют исполнение DIN 3016 с резиновой вставкой. Затем выбирают анкер или болт по основанию, выставляют трубу без перекоса и равномерно затягивают крепёж.

Пример с кабелем: сначала собирают кабели в пучок и измеряют его общий наружный размер. Белая нейлоновая стяжка может временно удержать провода, но основную фиксацию выполняют хомутом или скобой, если пучок имеет заметную массу. При затяжке оставляют оболочку без следов пережатия и проверяют, не смещается ли пучок в сторону.

Пример с металлической конструкцией: определяют место приложения усилия, проверяют форму профиля и доступ для установки. Хомут выбирают по фактическому размеру элемента, а крепёж — по резьбовой части или типу основания. После затяжки проверяют, что скоба опирается всей рабочей поверхностью и не перекашивается.

Для подбора соединительных деталей полезно учитывать и смежные сведения: о резьбовых элементах рассказывается в статье Класс шпилек: точность, материалы и выбор по ГОСТ, а особенности штифтов разобраны в материале Какой штифт выбрать: виды, ГОСТы и размеры.

Контроль перед вводом в эксплуатацию

После установки проверяют посадку хомута по всей окружности, отсутствие перекоса и свободного смещения детали. Резиновая вставка не должна быть выдавлена наружу, а край металлической ленты — повреждать оболочку или покрытие. Крепёж затягивают равномерно, не пытаясь устранить неправильно выбранный диаметр чрезмерным усилием.

Затем оценивают основание и направление нагрузки. Хомут не должен работать на излом, если конструкция рассчитана на прямое удержание. У трубы проверяют отсутствие нежелательного натяжения, у кабеля — отсутствие передавливания и резких перегибов. При необходимости добавляют отдельную точку фиксации, а не увеличивают нагрузку на один уже установленный хомут.

Если узел размещён в зоне обслуживания, оставляют доступ к крепежу для осмотра. При плановом контроле проверяют ослабление соединения, состояние покрытия, резиновой вставки и основания. Для ответственных конструкций результаты осмотра фиксируют в эксплуатационной документации.

Частые вопросы

Как подобрать диаметр хомута?

Измерьте наружный диаметр трубы, кабеля или другой детали в фактическом состоянии монтажа. Учитывайте покрытие, изоляцию и резиновую вставку, если она предусмотрена конструкцией.

Какой хомут выбрать для высокой нагрузки?

Оцените массу, вибрацию, направление усилия и прочность основания. Для несущей фиксации применяйте металлический хомут, а крепёж выбирайте как часть общего узла.

Когда нужна резиновая вставка?

Она нужна, когда требуется мягкий контакт хомута с поверхностью, защита от повреждения и более равномерное распределение давления. Вставку устанавливают без складок и перекосов.

Как выбрать крепёж для основания?

Для минеральных оснований рассматривают анкеры, для подготовленных резьбовых соединений — болты. Выбор зависит от материала, состояния и геометрии опоры, а также направления нагрузки.

Подойдут ли нейлоновые стяжки для постоянного крепления?

Белые нейлоновые стяжки предназначены для вспомогательной фиксации. В качестве основного несущего элемента для труб и конструкций их не следует подменять ими металлическими хомутами.

Если исходные данные по диаметру, материалу основания или нагрузке неполные, перед монтажом лучше согласовать состав узла и способ крепления. Получить консультацию по подбору
