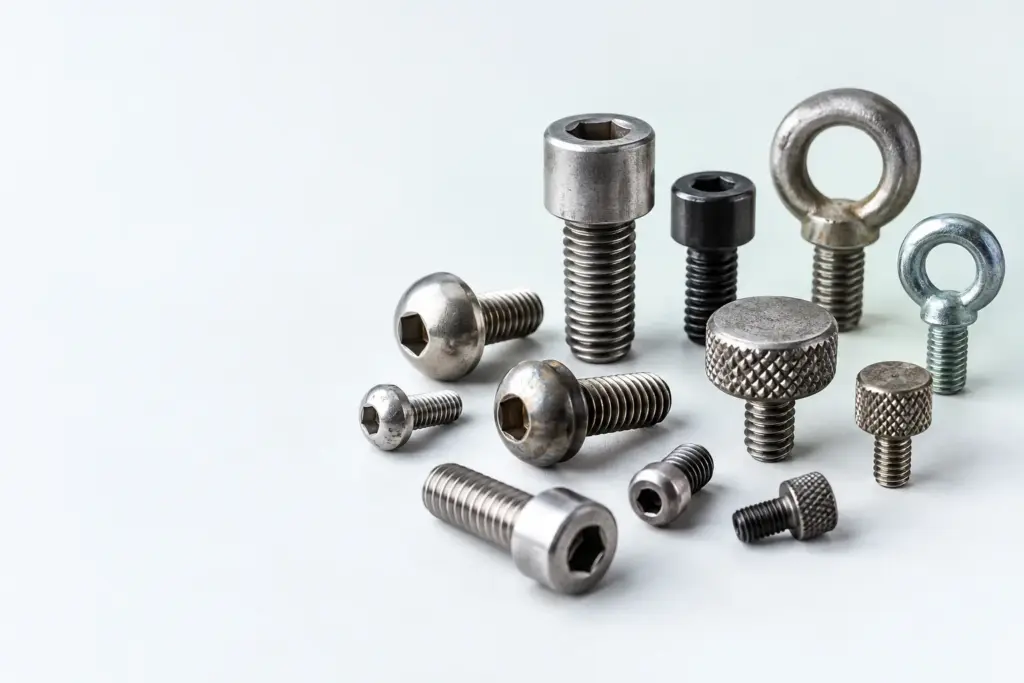

Какой формы винт: виды головок и назначение

Какой формы винт выбрать, зависит от конструкции соединения и места, где должна работать головка или другая часть изделия. Для небольших креплений подходят плоские цилиндрические и полусферические головки, для специальных задач — винты-кольца, подпружиненные запрессовочные винты PF и установочные шпильки-винты с внутренним шестигранником.

Запросить подбор винта

Какой формы винт выбрать для разных соединений

Форма винта определяется не только внешним видом. Важно учитывать, как изделие будет установлено, какая часть должна остаться доступной после монтажа и требуется ли специальный элемент вместо обычной головки. Один и тот же размер резьбы может встречаться у разных конструктивных исполнений, поэтому выбор только по обозначению размера недостаточен.

В каталоге Винты представлены несколько групп изделий, которые отличаются формой головки и назначением. Ниже приведены варианты, указанные для этой категории.

Плоская цилиндрическая головка

Винты с плоской цилиндрической головкой относятся к компактным крепёжным изделиям для небольших соединений. В каталоге они выпускаются в размерах М1.2–М2.5. Такой диапазон указывает на применение в узлах, где используется малая резьба и требуется соответствующий по масштабу крепёж.

При выборе этого исполнения нужно проверить доступное место вокруг головки. Плоская цилиндрическая форма задаёт определённый внешний контур изделия, поэтому перед заказом сравнивают размер головки с посадочным местом и соседними деталями. Если крепёж устанавливается в небольшом корпусе или на компактной детали, следует также убедиться, что инструмент сможет подойти к приводу.

Это исполнение выбирают, когда нужен обычный винт с выраженной головкой и малым размером резьбы. Точные параметры конкретной позиции необходимо сверять в карточке товара, поскольку приведённый диапазон относится к группе изделий, а не к каждой отдельной позиции.

Полусферическая головка

Микровинты с полусферической головкой также выпускаются в размерах М1.2–М2.5. Их отличительная особенность — округлая форма верхней части. Она позволяет использовать другой внешний вариант крепежа по сравнению с плоской цилиндрической головкой.

Полусферическое исполнение рассматривают, когда форма головки должна соответствовать внешнему виду узла или когда требуется округлый контур вместо плоской верхней поверхности. При подборе оценивают не только резьбу, но и место, которое занимает головка над поверхностью детали.

Микровинты этой группы не следует автоматически заменять винтами другого типа с тем же размером. Совпадение размера М1.2–М2.5 ещё не означает, что головки взаимозаменяемы: различия формы могут повлиять на посадку, доступ инструмента и внешний контур собранного узла.

Винт-кольцо

Винт-кольцо отличается от обычного крепежа наличием кольцевого элемента. Такая форма нужна в конструкциях, где требуется не только резьбовое соединение, но и отдельная точка в виде кольца. В каталоге представлены два варианта исполнения: сварное М12 и несварное М3.

Сварное и несварное исполнение нельзя считать одинаковыми только по названию. Это разные варианты конструкции, поэтому перед заказом уточняют, какой именно тип требуется для сборки. Размеры также различаются: сварное исполнение указано как М12, несварное — как М3.

Винт-кольцо выбирают по трём признакам: необходима ли кольцевая часть, какое исполнение нужно — сварное или несварное — и какой размер указан в техническом задании. Если в документации не определено исполнение, запрос лучше направить поставщику до оформления заказа.

Подпружиненный запрессовочный винт PF

Подпружиненные запрессовочные винты PF имеют рифление и выпускаются в размерах М4 и М5. Это отдельная конструктивная группа, рассчитанная не на тот же сценарий, что обычный винт с открытой головкой.

При выборе PF проверяют, предусмотрена ли в детали запрессовочная установка и соответствует ли посадочное место выбранному размеру. Рифление является частью конструкции винта, поэтому его нельзя игнорировать при оценке совместимости с отверстием. Размеры М4 и М5 следует выбирать по исходным требованиям к узлу, а не заменять ими крепёж другой формы без проверки.

Такой винт удобен для задач, где крепёж должен быть установлен в детали как отдельный запрессовываемый элемент. Однако конкретный способ монтажа зависит от конструкции изделия и подготовленного отверстия. Если эти данные не указаны, сначала уточняют условия установки.

Установочная шпилька-винт DIN 6332 IS

Установочные шпильки-винты DIN 6332 IS оснащаются внутренним шестигранником и выпускаются в размерах от М6 до М20. Внешне это решение отличается от винтов с обычной выступающей головкой: для монтажа используется внутренний привод.

Внутренний шестигранник учитывают при выборе инструмента и при проверке доступности к месту установки. Если над деталью мало свободного пространства, важно заранее понять, можно ли подвести инструмент к внутреннему шестиграннику. Также проверяют, что размер резьбы находится в диапазоне, предусмотренном для этой группы.

Данное исполнение выбирают для установочных задач, когда требуется изделие с внутренним шестигранником и размером от М6 до М20. Не следует путать его с микровинтами: диапазон и конструктивное назначение у этих групп различаются.

Сравнение форм и размеров винтов

Сравнивать изделия удобнее по форме рабочей части, наличию специального элемента и диапазону размеров. Таблица ниже содержит только сведения, указанные для представленных групп.

Таблица показывает, почему нельзя подбирать крепёж только по слову «винт». В одном случае главным параметром является форма головки, в другом — кольцо, рифление или внутренний шестигранник. Размер также не всегда позволяет определить назначение: например, одинаковый диапазон М1.2–М2.5 встречается у двух разных вариантов микрокрепежа.

Если для узла требуется другой тип крепежа, можно дополнительно посмотреть разделы Анкеры и Болты. Эти категории не заменяют винты автоматически, но помогают отделить разные виды крепёжных изделий при подготовке заявки.

Назначение головки и специальной формы

Головка винта выполняет сразу несколько функций: задаёт внешний размер изделия, определяет способ передачи усилия при установке и влияет на доступность крепежа после сборки. Поэтому описание «плоский», «полусферический» или «с внутренним шестигранником» является рабочей характеристикой, а не только обозначением внешнего вида.

Для компактных соединений сначала сравнивают плоскую цилиндрическую и полусферическую головки. Обе группы представлены в диапазоне М1.2–М2.5, но форма верхней части различается. Если в задании важен округлый внешний контур, рассматривают полусферический вариант. Если требуется плоская цилиндрическая форма, выбирают соответствующую группу.

Для узлов с кольцевым элементом используют винты-кольца. Здесь важна не только резьба, но и тип исполнения. Сварное М12 и несварное М3 относятся к разным вариантам, поэтому заменять один другим без согласования нельзя.

Для запрессовочной установки рассматривают PF с рифлением. Такой крепёж подбирают вместе с деталью, в которую он будет установлен. Для установочной задачи с внутренним приводом рассматривают DIN 6332 IS. У этих изделий диапазон от М6 до М20, а наличие внутреннего шестигранника должно быть учтено на этапе проектирования и монтажа.

При выборе полезно заранее описать не только размер, но и роль изделия в сборке. Формулировка «нужен винт М5» недостаточна, если в каталоге есть разные конструктивные исполнения. Более точная заявка включает размер, форму головки или специальной части, способ установки и требуемый вариант исполнения.

Если вопросы связаны не с винтами, а с монтажом саморезов, полезно ознакомиться со статьёй Саморезы: какие сверла и биты выбрать для монтажа. Общие правила подбора инструмента нельзя переносить на все виды крепежа без проверки конструкции.

Как выбрать винт по форме и задаче

Подбор удобно проводить последовательно. Такой порядок снижает риск, что подходящий по размеру винт окажется неподходящим по форме или способу установки.

1. Определите тип соединения. Укажите, нужен ли обычный винт, кольцевая часть, запрессовочное исполнение или установочная шпилька-винт.
2. Проверьте требуемую форму. Для обычного компактного крепления сравните плоскую цилиндрическую и полусферическую головки. Для специальных задач сразу выделите винт-кольцо, PF или DIN 6332 IS.
3. Уточните размер. Для двух микровинтов приведён диапазон М1.2–М2.5, для винтов-колец указаны М12 и М3 в зависимости от исполнения, для PF — М4 и М5, для DIN 6332 IS — от М6 до М20.
4. Проверьте способ установки. Для PF нужна совместимость с запрессовочной установкой, для DIN 6332 IS — доступ к внутреннему шестиграннику.
5. Сравните габаритную ситуацию. Оцените место вокруг головки, свободное пространство над деталью и возможность подвести инструмент.
6. Зафиксируйте исполнение в заявке. Для винта-кольца отдельно укажите сварной или несварной вариант; для остальных групп укажите форму и размер.

При заказе малых винтов особенно важно не округлять размер и не заменять форму головки по собственному усмотрению. Плоская цилиндрическая и полусферическая головки могут относиться к одному диапазону размеров, но это не делает их одинаковыми деталями.

Для PF указывают не только размер М4 или М5, но и сам факт необходимости подпружиненного запрессовочного исполнения с рифлением. Для DIN 6332 IS фиксируют внутренний шестигранник и нужный размер из диапазона от М6 до М20. Такая запись помогает поставщику быстрее проверить соответствие изделия задаче.

Получить расчёт и уточнить исполнение

Ошибки при подборе крепежа

Первая распространённая ошибка — выбор только по размеру резьбы. Размер М3, М4 или М5 не описывает форму изделия полностью. В каталоге присутствуют разные группы, поэтому к размеру добавляют конструктивное исполнение.

Вторая ошибка — смешение винта-кольца с обычным винтом. У кольцевого варианта есть специальная часть, и именно она определяет возможность применения в конкретном узле. Кроме того, сварное М12 и несварное М3 нельзя объединять в одну позицию без уточнения.

Третья ошибка — игнорирование способа монтажа. Запрессовочный PF и установочная шпилька-винт с внутренним шестигранником требуют разной подготовки и разного подхода к установке. Поэтому заявка должна описывать не только желаемую форму, но и условия монтажа.

Четвёртая ошибка — отсутствие проверки свободного пространства. Даже если резьба подходит, головка может не поместиться в отведённой зоне или к ней может быть невозможно подвести инструмент. До заказа проверяют чертёж, посадочное место и доступ для монтажа.

Подробное описание разновидностей головок приведено также в материале Как называются винты: виды головок и назначение. При сложной заявке эти сведения лучше сопоставлять с карточкой конкретного товара.

Частые вопросы

Какой формы винт выбрать для компактного крепления?

Для компактных соединений в каталоге представлены винты с плоской цилиндрической и полусферической головкой размеров М1.2–М2.5. Выбор между ними делают по требуемой форме головки и свободному месту в узле.

Чем отличаются винты с плоской и полусферической головкой?

Они отличаются формой верхней части. Плоская цилиндрическая головка и полусферическая головка являются разными конструктивными вариантами, даже если относятся к одному диапазону размеров.

Где применяют винты-кольца?

Винт-кольцо выбирают для конструкции, где требуется кольцевой элемент. В каталоге указаны сварное исполнение М12 и несварное М3; перед заказом необходимо определить нужный вариант.

Что такое подпружиненный запрессовочный винт PF?

Это винт PF с рифлением для запрессовочного исполнения. В доступных фактах указаны размеры М4 и М5, а совместимость проверяют по конструкции детали и подготовленному отверстию.

Для чего нужен внутренний шестигранник в установочном винте?

Внутренний шестигранник является приводом для установки изделия. Шпильки-винты DIN 6332 IS с таким элементом выпускаются в размерах от М6 до М20.
