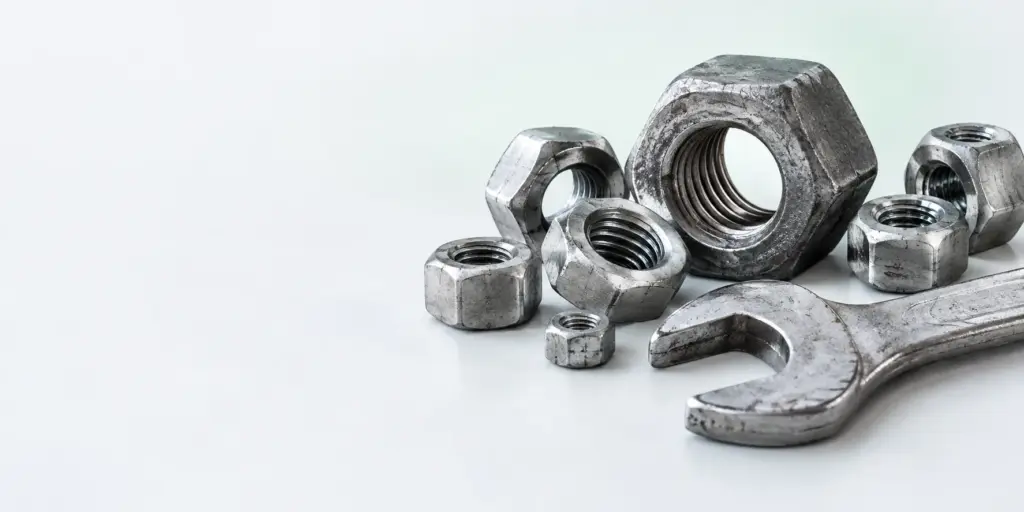

Какой ключ под какую гайку: подбор и исключения

Чтобы понять, какой ключ под какую гайку нужен, измерьте расстояние между двумя противоположными плоскими гранями гайки: этому расстоянию должен соответствовать размер зева ключа. Не выбирайте инструмент только по обозначению резьбы, если стандарт и исполнение гайки не подтверждены.

Уточнить подбор гаек

Что означает размер под ключ

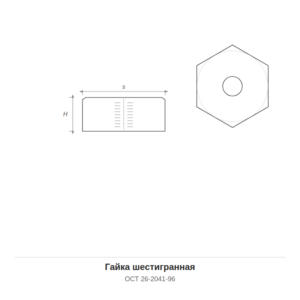

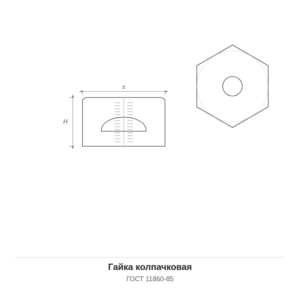

У шестигранной гайки есть резьбовое отверстие и наружные плоские грани. Резьба нужна для соединения с ответной деталью, а грани — для передачи усилия инструментом. Размер под ключ относится именно к наружному шестиграннику. Его определяют по расстоянию между двумя противоположными параллельными гранями, а не по отверстию и не по расстоянию между углами.

Это различие важно при закупке. В заявке может быть указан размер резьбы, но отсутствовать исполнение гайки. По такой записи нельзя уверенно назвать подходящий ключ: сначала нужно понять, какое именно изделие поставляется. Обратная ситуация тоже возможна. Известен инструмент, которым обслуживают соединение, но не указана резьба. Один только размер зева не даёт полного описания гайки для заказа.

На практике удобнее разделять две задачи. Для работы на объекте требуется найти инструмент, который правильно садится на имеющуюся гайку. Для снабжения требуется определить изделие так, чтобы полученная партия соответствовала соединению и применяемому инструменту. В первом случае начинают с измерения граней. Во втором дополнительно сверяют обозначение изделия, стандарт, исполнение и остальные требования заявки.

Таблица: какие гайки указаны в каталоге

Универсальную таблицу соответствия резьбы и размера ключа нельзя составить только по приведённым сведениям о каталоге: в них нет числовых размеров граней. Таблица ниже помогает различить позиции по указанным стандартам и исполнению. Она не подменяет размерный чертёж или измерение конкретной гайки.

Таблица показывает причину, по которой словосочетания «шестигранная гайка» недостаточно. Даже внутри одного раздела встречаются обычные шестигранные, низкие и плоские изделия с уменьшенным размером под ключ. Материал и наличие покрытия — отдельные признаки: они нужны для выбора требуемого изделия, но сами по себе не сообщают размер инструмента. Если в документах указаны только покрытие или материал, запросите также обозначение гайки и сведения о её наружном размере.

Каталог Гайки полезен как отправная точка для проверки доступных исполнений. При этом карточку выбранного изделия нужно читать целиком. Наличие в разделе нескольких стандартов не означает, что размеры под ключ у всех позиций одинаковы или что один ключ подойдёт для всех гаек с похожим обозначением резьбы.

Как выбрать ключ для имеющейся гайки

Начните с осмотра доступных граней. На них не должно быть загрязнений, которые мешают ключу прилегать к металлу. Если гайка находится в собранном узле, оцените, удастся ли подвести инструмент прямо и достаточно ли места для его поворота. Подбор только по размеру зева не решает вопрос доступа: подходящий по размеру ключ может быть неудобен в тесном узле.

Затем измерьте расстояние между противоположными плоскими гранями. Удобно выполнять измерение на участке без заметных повреждений. Не ориентируйтесь по углам шестигранника: такое измерение даст другую величину и приведёт к неправильному выбору. Если грани смяты, сравните несколько доступных пар граней и по возможности сверьтесь с обозначением изделия или неповреждённой гайкой из той же поставки.

Подбирая инструмент, проверяйте посадку без приложения усилия. Зев должен надеваться на грани свободно, но без выраженного люфта. Слишком тесный ключ не следует набивать на гайку: возможно, выбран другой размер либо измерению мешает загрязнение. Если ключ заметно болтается, возрастает риск срыва с граней. Правильная посадка важнее предположения, что для данного обозначения резьбы «обычно берут» определённый инструмент.

Отдельно посмотрите, какую часть высоты гайки захватывает инструмент. Для низкой или плоской гайки особенно важно не работать краем зева, когда контакт с гранями получается неполным. Если доступ к соединению ограничен, заранее проверьте, какой тип имеющегося инструмента можно установить без перекоса. Размер под ключ остаётся тем же измеряемым параметром, но удобство и безопасность работы зависят также от геометрии узла.

Если гайка ещё не получена, последовательность другая. Сначала уточните полное обозначение позиции у поставщика или по документации к соединению. После этого запросите размер между гранями для выбранного исполнения и сопоставьте его с инструментом, который будет использоваться при сборке. Это надёжнее, чем готовить комплект ключей по одному лишь размеру резьбовой части болта.

Когда привычное соответствие не работает

Главное исключение среди указанных в каталоге позиций — DIN 80705: это плоские гайки с уменьшенным размером под ключ. Из такого описания следует, что для них нельзя без проверки переносить размер инструмента с другой гайки. Нужен размер наружного шестигранника именно выбранной позиции. Слово «уменьшенный» описывает особенность исполнения, но без размерных данных не позволяет назвать конкретный ключ.

Низкие гайки по ГОСТ 5916-70 требуют отдельного внимания по другой причине. В переданных сведениях указана их высота как отличительный признак, но не приведены размеры между гранями. Поэтому неправильно автоматически считать, что им нужен ключ другого размера. Правильное решение — проверить наружный шестигранник и одновременно оценить, получится ли надёжно захватить невысокую гайку имеющимся инструментом.

Для шестигранных гаек по ГОСТ 5915-70 в каталоге указаны варианты без покрытия, из нержавеющей и оцинкованной стали. Эти сведения помогают выбрать исполнение по требованиям заказа, но не служат таблицей размеров ключей. Не стоит также переносить описание этих вариантов на гайки по ГОСТ 5927-70: известно, что такие шестигранные гайки представлены в каталоге, однако дополнительные характеристики конкретной позиции следует уточнять отдельно.

Ещё одна частая причина ошибки — неполное описание крепёжного узла. В перечне деталей могут фигурировать болты и гайки, но размер ключа для каждой операции нужно проверять по соответствующей наружной форме детали. Раздел Болты помогает выбрать ответный крепёж, однако название раздела не заменяет проверку размеров его головки и выбранной гайки. Один комплект инструмента для всего узла заранее не назначают без таких данных.

Согласовать исполнение

Как оформить заявку без ошибки в размере

Если гайки закупают для нового соединения, передайте не только требование к резьбе. Укажите стандарт или другое точное обозначение изделия, нужное исполнение и требования к материалу либо покрытию, если они заданы проектом. Для гаек по ГОСТ 5915-70 особенно важно не смешивать в одной неопределённой заявке варианты без покрытия, из нержавеющей и оцинкованной стали. Эти варианты представлены в каталоге, но выбор между ними должен следовать из потребности заказчика.

Когда принципиален имеющийся инструмент, добавьте в заявку требование подтвердить размер между гранями поставляемой гайки. Это полезно при замене ранее установленного крепежа: одинаково описанная в разговоре «гайка для этого болта» может оказаться изделием другого исполнения. Если есть образец, сообщите результаты его измерения и укажите, какой стандарт или исполнение удалось установить. Образец помогает сверить фактическую деталь, но не освобождает от проверки документов на новую поставку.

Для ремонта действующего оборудования фиксируйте отдельно параметры гайки и условия доступа к ней. Размер под ключ отвечает на вопрос о посадке инструмента на грани. Он не отвечает на вопрос, можно ли подвести этот инструмент в установленном узле. Если гайка утоплена, рядом расположены другие детали или доступ возможен только с одной стороны, сообщите об этом тому, кто подбирает инструмент и согласовывает крепёж.

Если обозначение гайки в заявке неполное, не заполняйте пробелы предположениями. Запросите уточнение, относится ли позиция к обычным шестигранным, низким или плоским гайкам с уменьшенным размером под ключ. После этого сверьте наружные размеры именно согласованного изделия. Такой порядок особенно полезен при повторном заказе, когда старую спецификацию копируют без проверки фактически использованных деталей.

Для сопоставления с другими видами крепежа не переносите правила подбора шестигранной гайки на изделия иной формы. В материале Размеры заклепок: таблица по ГОСТ и выбор типа рассматривается отдельная группа крепежа. Статья ГОСТ ИСО винты: как выбрать модель и размер посвящена выбору винтов. Эти материалы пригодятся, если в одной ведомости собраны разные позиции и для каждой требуется своё описание.

Порядок проверки перед работой

• Определите, какая именно гайка установлена или планируется к поставке: обычная шестигранная, низкая либо плоская с уменьшенным размером под ключ.
• Найдите её обозначение в заявке или документации. Если обозначение отсутствует, не подменяйте его предположением по внешнему виду.
• Измерьте расстояние между противоположными плоскими гранями либо запросите этот размер для согласованной позиции.
• Проверьте посадку ключа без удара и перекоса. При неплотной посадке повторите измерение и осмотрите состояние граней.
• Оцените доступ к гайке в собранном узле, особенно если гайка низкая или находится рядом с другими деталями.

Эта последовательность разделяет подбор изделия и подбор инструмента. Для закупки важны точное описание гайки и её соответствие требованиям соединения. Для сборки важны фактический размер граней, посадка ключа и доступ к месту работы. Когда обе проверки выполнены, снижается вероятность получить подходящую по резьбе гайку, которую неудобно обслуживать подготовленным инструментом.

Частые вопросы

Как определить размер ключа для шестигранной гайки?

Измерьте расстояние между двумя противоположными плоскими гранями гайки. Подберите ключ с соответствующим размером зева, затем проверьте, что он садится на грани без усилия и заметного люфта. Измерение между углами для этой задачи не подходит.

Можно ли выбрать ключ только по диаметру резьбы?

Нет. Диаметр резьбы описывает соединение гайки с ответной деталью, а ключ взаимодействует с наружными гранями. Пока не установлено исполнение гайки, уверенно назначать инструмент по одной резьбе нельзя.

Когда размер под ключ может отличаться?

Его нужно проверять при смене исполнения гайки. В каталоге представлены плоские гайки DIN 80705 с уменьшенным размером под ключ. Если вместо другой гайки выбрана такая позиция, прежний ключ без проверки использовать не следует.

Как поступить, если ключ не садится на гайку?

Не надевайте его с усилием. Очистите доступные грани, повторно измерьте расстояние между ними и проверьте обозначение гайки. Если грани повреждены, не определяйте размер по одному смятому участку.

Достаточно ли указать ГОСТ при заказе гаек?

Для точного заказа дополнительно укажите требуемый размер и исполнение, а также материал или покрытие, если они важны для соединения. Если инструмент уже выбран, попросите подтвердить размер между гранями поставляемой позиции.

Итоговый ориентир прост: ключ подбирают по наружным граням конкретной гайки, а гайку заказывают по полному описанию изделия. При сомнении в исполнении сначала уточните позицию и её размеры, затем готовьте инструмент. Это особенно важно для плоских гаек с уменьшенным размером под ключ и при замене крепежа в существующем узле.
