Диаметр анкеров: размеры, длина и выбор крепежа

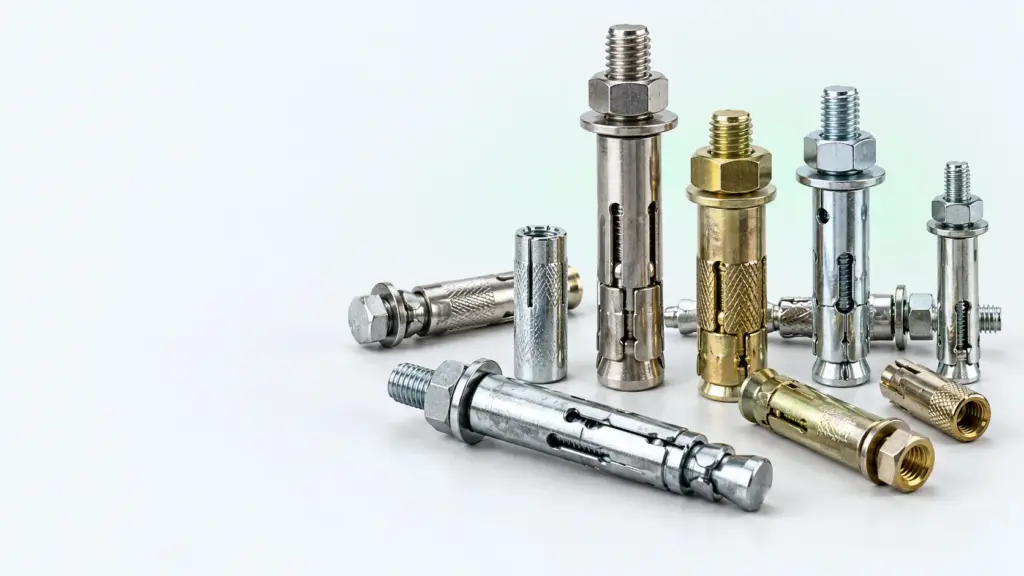

Диаметр анкеров выбирают не отдельно от конструкции, а вместе с типом основания, длиной крепежа и предполагаемой нагрузкой. В каталоге представлены размеры от Ø5 до Ø30, поэтому подобрать решение можно для разных монтажных задач, если заранее определить вид анкера и требования к соединению.

Запросить подбор крепежа

Диаметр анкеров: какие размеры доступны

Размер крепежа указывают через диаметр стержня, наружный размер распорной части или размер резьбы — в зависимости от конструкции. Поэтому обозначения Ø и М нельзя считать полностью взаимозаменяемыми. Символ Ø используют для обозначения диаметра, а М — для метрической резьбы. В ассортименте есть как анкера с размером в миллиметрах, так и шпильки с резьбой М6–М30.

Общий диапазон каталога начинается с Ø5 и заканчивается Ø30. Это не означает, что каждый тип анкера доступен во всех размерах. Для каждой конструкции действует собственный ряд: нержавеющие забивные анкера представлены в диаметрах Ø8, Ø10, Ø12, Ø15, Ø16 и Ø20; латунные забивные модели выпускаются диаметром от Ø5 до Ø20; сетчатые гильзы доступны в размерах Ø12, Ø16, Ø20, Ø22 и Ø26.

Отдельно представлены клиновые изделия. Клиновые анкера из нержавеющей стали имеют резьбу М6–М20, а варианты из горячего цинка указаны в размерах Ø8 и Ø24. При оформлении заявки важно уточнить, идет ли речь о диаметре корпуса, диаметре отверстия, резьбе или размере совместимой детали. Это снижает риск ошибки при заказе.

Таблица показывает ассортиментные диапазоны, а не универсальную заменяемость изделий. Например, сетчатая гильза и забивной анкер имеют разные функции и не выбираются только по совпадению числового обозначения. Перед заказом следует сопоставить все элементы системы: основание, анкер, шпильку или резьбовой стержень, гайку и закрепляемую деталь.

Для навигации по ассортименту используйте раздел Анкеры. Если соединение предполагает дополнительную резьбовую деталь, полезно проверить также разделы Болты и Винты. Они относятся к соседним категориям крепежа, но не заменяют анкер без проверки конструкции соединения.

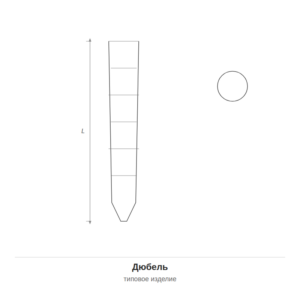

Анкера: диаметр и длина

Диаметр и длина отвечают за разные параметры соединения. Диаметр связан с геометрией изделия, размером отверстия, резьбой и способностью крепежа воспринимать воздействие в конкретном основании. Длина определяет, насколько глубоко крепеж может войти в основание и какую толщину детали можно закрепить. Поэтому выбор только по одному числу часто приводит к неподходящему результату.

При подборе длины сначала определяют толщину монтируемой детали. Затем учитывают элементы, которые находятся между деталью и основанием: шайбу, гайку, прокладку или монтажный зазор, если они предусмотрены конструкцией. Оставшаяся часть должна соответствовать рабочей зоне конкретного анкера. Точное значение нельзя назначить без данных о модели и основании, поэтому его проверяют в карточке товара или уточняют у поставщика.

Для резьбовых вариантов дополнительно проверяют, какая часть стержня должна выступать для установки гайки. Здесь важно не смешивать длину анкера с длиной резьбы. У одного изделия резьба может занимать часть стержня, у другого конструкция может иметь иной способ фиксации. В заявке желательно указывать не только желаемый диаметр, но и необходимую длину, материал, тип основания и количество креплений.

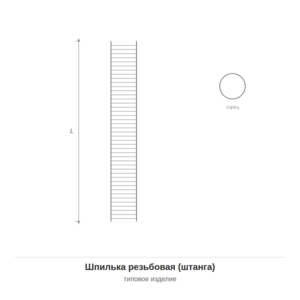

Обозначение М6–М30 относится к резьбовым шпилькам, а не к единому диапазону длины. Оно сообщает размер резьбы. Если требуется соединение с гайкой, размер резьбы сопоставляют с гайкой того же исполнения. Практические вопросы выбора гайки разобраны в статье Какая гайка нужна: выбор по назначению и ГОСТ.

Нельзя автоматически считать, что больший диаметр всегда лучше. Увеличение размера меняет требования к отверстию, расстояниям до края и самой детали. Если основание имеет ограниченную толщину или рядом расположены другие крепления, крупная модель может быть неудобна. В то же время слишком малый размер не решит задачу, если крепеж должен воспринимать значительное воздействие. Решение принимают по совокупности параметров, а не по максимальному доступному размеру.

Как выбрать диаметр анкера под основание и нагрузку

Выбор начинают с определения основания. Нужно установить, с чем работает крепеж: с плотным материалом, пустотелой или неоднородной конструкцией, либо с основанием, где требуется гильза. Одинаковый диаметр не гарантирует одинаковый результат в разных материалах, потому что принцип фиксации и поведение основания отличаются.

• Определите материал и состояние основания. Трещины, рыхлые зоны, пустоты и неоднородность могут изменить выбор системы.
• Уточните тип монтажа. Забивной, клиновой и вариант с сетчатой гильзой работают по разным схемам и требуют проверки совместимости.
• Опишите нагрузку. Важно учитывать не только ее наличие, но и направление воздействия, повторяемость и влияние закрепляемой конструкции.
• Выберите предварительный диапазон диаметра по доступному ряду конкретного изделия.
• Проверьте длину, глубину установки, толщину детали и возможность затяжки или забивки.
• Сверьте материал крепежа с условиями эксплуатации, особенно если важна стойкость к коррозии.

Для плотного основания часто рассматривают клиновые или забивные решения, но окончательный выбор зависит от назначения и характеристик конкретной модели. Для систем с сетчатой гильзой сначала подбирают гильзу под конструкцию основания, затем проверяют совместимый крепеж. Нельзя выбирать гильзу отдельно от остальной системы только по ее наружному размеру.

Материал также влияет на выбор. Нержавеющие забивные анкера доступны в шести обозначенных размерах: Ø8, Ø10, Ø12, Ø15, Ø16 и Ø20. Латунные забивные анкера имеют ряд от Ø5 до Ø20. Клиновые варианты представлены нержавеющей сталью с резьбой М6–М20 и горячим цинком в размерах Ø8 и Ø24. Эти сведения позволяют сузить поиск, но не заменяют проверку условий эксплуатации.

Если в помещении или на объекте возможен контакт с влагой, материал крепежа следует согласовать с требованиями к коррозионной стойкости. При этом нельзя делать вывод только по слову «нержавеющий» или «цинк»: нужно выбрать конкретное исполнение, доступное для нужного типа анкера и размера. Для заявки полезно указать среду, предполагаемый срок эксплуатации и наличие контакта с другими материалами.

При выборе под нагрузку не следует подменять расчет простым сравнением диаметров. Даже более толстый крепеж может оказаться неподходящим, если основание слабое, отверстие выполнено неверно или длина не обеспечивает нужную глубину установки. Сначала проверяют совместимость системы, затем оценивают размер и число точек крепления по проектным данным.

Получить расчет и подбор

Примеры подбора и порядок проверки

Рассмотрим порядок действий без привязки к конкретному объекту. Если требуется закрепить деталь к плотному основанию, сначала фиксируют толщину детали и условия установки. Затем выбирают тип анкера, определяют требуемую резьбу или диаметр, проверяют длину и только после этого смотрят, есть ли нужная позиция в каталоге. При отсутствии точных данных нельзя заменять расчет предположением о подходящем размере.

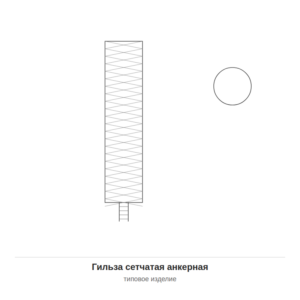

Другой сценарий — применение сетчатой гильзы. Здесь исходным параметром становится не только нагрузка, но и конструкция основания. В ассортименте есть гильзы Ø12, Ø16, Ø20, Ø22 и Ø26. Из этого ряда выбирают не самый большой размер, а совместимое решение для конкретного основания и используемого крепежа. После этого уточняют длину гильзы, длину анкера или шпильки и условия заполнения системы, если они предусмотрены конструкцией.

Для нержавеющего забивного анкера алгоритм аналогичен, но учитывается способ установки. Доступные размеры — Ø8, Ø10, Ø12, Ø15, Ø16 и Ø20. Если проектом задан определенный диаметр, проверяют наличие именно этого размера; если размер не задан, его подбирают по основанию, нагрузке и геометрии детали. Нельзя переносить размер из другой категории, даже если числовое обозначение совпадает.

Для латунного забивного изделия доступен диапазон от Ø5 до Ø20. Такой ряд удобен для предварительного поиска, но окончательное решение зависит от требований к материалу и монтажу. В заказе нужно отделять размер изделия от диаметра сверления: эти параметры могут быть связаны конструкцией, но не должны подменять друг друга без технического подтверждения.

При выборе клинового варианта сначала уточняют материал. Для нержавеющей стали в каталоге указана резьба М6–М20, а для горячего цинка — Ø8 и Ø24. Если исходное требование сформулировано как «нужен анкер определенного диаметра», надо выяснить, требуется ли изделие с метрической резьбой или с обозначением наружного диаметра. Такой вопрос особенно важен при подборе гайки и монтажного инструмента.

Удобный способ проверки заявки — составить короткую спецификацию: тип основания, тип анкера, материал, размер, длина, количество, условия эксплуатации и назначение крепления. Если какой-то пункт неизвестен, его отмечают отдельно, а не заменяют предположением. Поставщик сможет точнее предложить варианты, когда видит не только название изделия, но и параметры задачи.

Ошибки чаще всего возникают в трех местах. Первая — смешение Ø и М. Вторая — выбор длины без учета толщины закрепляемой детали. Третья — попытка заменить один тип анкера другим по одинаковому числу. Контроль этих пунктов до заказа помогает избежать несовместимых позиций и повторной закупки.

Если требуется сопоставить анкер с другим крепежом, полезно учитывать весь узел. Для соединений с винтами можно дополнительно посмотреть материал Какие саморезы под разные задачи: головка и наконечник. Это соседняя тема, но она помогает разделять задачи анкеров, саморезов и других крепежных элементов.

Что указать в заявке на крепеж

Для точного ответа достаточно передать исходные данные, которыми располагает заказчик. Укажите тип основания, толщину закрепляемой детали, предполагаемую нагрузку, направление воздействия и условия эксплуатации. Если проект уже содержит диаметр, резьбу или длину, их нужно привести дословно. Если размер не определен, опишите задачу и приложите схему или фотографию узла.

Отдельно указывают предпочтительный материал: нержавеющая сталь, латунь или горячий цинк, если это соответствует доступному исполнению. Для резьбового соединения добавляют информацию о гайке и выступающей части стержня. Для сетчатой гильзы уточняют тип основания и полный состав системы. Чем полнее описание, тем меньше вероятность, что одинаковые обозначения будут истолкованы по-разному.

Перед отправкой заказа проверьте четыре позиции: размер, длину, материал и количество. Затем убедитесь, что выбранный тип соответствует основанию. Если в заявке написано только «анкер Ø10», этого может быть недостаточно: такой размер встречается в разных конструкциях, а условия применения у них отличаются.

Частые вопросы

Какие диаметры анкеров?

В каталоге представлены размеры от Ø5 до Ø30. По отдельным категориям доступны собственные ряды: нержавеющие забивные анкера имеют размеры Ø8, Ø10, Ø12, Ø15, Ø16 и Ø20, а сетчатые гильзы — Ø12, Ø16, Ø20, Ø22 и Ø26.

Анкера: диаметр и длина — что выбрать сначала?

Сначала определяют основание и тип крепежа, затем подбирают диаметр и длину в рамках конкретной конструкции. Длину сопоставляют с толщиной детали и требуемой глубиной установки.

Как выбрать диаметр анкера под нагрузку?

Нужно учитывать тип и состояние основания, направление воздействия, конструкцию анкера и геометрию узла. По одному значению нагрузки или диаметра корректно подобрать крепеж нельзя.

Какие размеры есть у сетчатых гильз?

Сетчатые гильзы представлены в размерах Ø12, Ø16, Ø20, Ø22 и Ø26. Выбранный размер проверяют вместе с типом основания и совместимым крепежом.

Чем отличаются обозначения Ø и М?

Ø указывает диаметр, а М относится к метрической резьбе. Перед заказом нужно уточнить, какой именно параметр указан в техническом задании или карточке товара.
