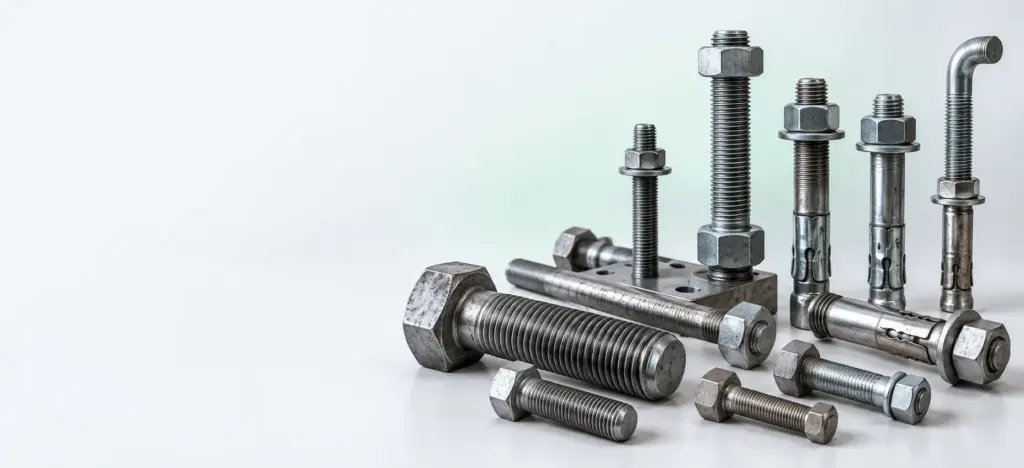

Таблица болтов: размеры и ГОСТы для выбора

Таблица болтов помогает сопоставить назначение крепежа, размеры, класс прочности, сталь и нормативный документ. В каталоге представлены высокопрочные болты М16–М48 по ГОСТ Р 52644-2006 и фундаментные болты М12–М140 по ГОСТ 24379.1-2012.

Запросить подбор крепежа

Таблица болтов: основные параметры для сравнения

При выборе крепежа важно не ограничиваться одним обозначением размера. Буква М и число после неё указывают на размерный ряд, но для практического подбора также имеют значение назначение изделия, нормативный документ, класс прочности и материал. Эти сведения должны рассматриваться вместе, потому что одинаковое обозначение размера может встречаться у изделий разного назначения.

В исходных данных каталога выделены две группы. Первая — высокопрочные болты по ГОСТ Р 52644-2006 классов 12.9 и 10.9. Их доступный диапазон начинается с М16 и заканчивается М48. Вторая — фундаментные болты по ГОСТ 24379.1-2012. Для них указан диапазон от М12 до М140, а в качестве материалов названы стали 35 и 09Г2С.

Такое разделение удобно применять на начальной стадии комплектации. Сначала выбирают группу по назначению и нормативному документу, затем проверяют нужный размер и, если это предусмотрено задачей, класс прочности или марку стали. При отсутствии хотя бы одного обязательного параметра нельзя считать подбор завершённым.

Таблица предназначена для сравнения подтверждённых сведений, а не для замены рабочей документации. Диапазон размеров показывает, какие позиции представлены в соответствующей группе, но не определяет конкретную длину, конструктивное исполнение или комплектность. Эти параметры необходимо уточнять отдельно по карточке товара и условиям применения.

В каталоге всего указано 40 товарных позиций. Это число относится к представленному списку и не означает, что для каждого размера доступны одинаковые варианты исполнения. Поэтому после предварительного выбора по диапазону следует проверить фактическую позицию, её описание и наличие.

Размеры и назначение крепежа

Размерный ряд — один из первых фильтров при подборе, но не единственный. Для соединения с проектным обозначением М16 нельзя автоматически выбирать любое изделие, в описании которого встречается это значение. Нужно убедиться, что оно относится к нужной группе и соответствует применяемому нормативному документу.

У высокопрочных болтов диапазон начинается с М16. Это позволяет искать изделие внутри заданного ряда, последовательно сопоставляя обозначение в документации с обозначением в каталоге. Если проект требует класс 10.9 или 12.9, этот показатель нужно проверить отдельно, даже если размер уже совпал.

У фундаментных болтов диапазон шире: от М12 до М140. Такие изделия следует рассматривать именно как отдельную группу, связанную с фундаментными соединениями и ГОСТ 24379.1-2012. Наличие одинакового размера в разных группах не является основанием для взаимозамены.

Для каждой заявки полезно составить короткий перечень исходных данных:

• группа крепежа: высокопрочные или фундаментные болты;
• требуемое обозначение размера;
• нормативный документ, указанный в проекте или спецификации;
• класс прочности, если он задан для высокопрочного изделия;
• сталь, если для фундаментного изделия требуется конкретный вариант;
• количество и требуемая товарная позиция.

Такой порядок снижает риск ошибочного выбора по одному параметру. Например, размер может соответствовать диапазону, но нормативный документ или класс прочности окажутся другими. В закупке это приводит к необходимости дополнительного согласования и может задержать комплектование.

Для просмотра ассортимента используется раздел Болты. Если по проекту требуется другой тип крепежа, отдельно доступны разделы Анкеры и Винты. Нельзя переносить параметры одной группы на другую без проверки нормативных требований.

Классы прочности, стали и ГОСТы

Класс прочности и марка стали отвечают на разные вопросы. Класс прочности характеризует заявленный уровень изделия в пределах принятого обозначения, а марка стали указывает материал, из которого оно изготовлено. В приведённых данных класс указан для высокопрочных болтов, а стали — для фундаментных.

Высокопрочные болты представлены классами 12.9 и 10.9. При заказе следует сохранить это обозначение без сокращений и подмены одного класса другим. Даже если размер и ГОСТ совпадают, выбранный класс должен соответствовать требованиям документации.

Для фундаментных болтов названы стали 35 и 09Г2С. В данном случае материал является самостоятельным критерием выбора. Если в спецификации указана одна из этих сталей, при оформлении заявки нужно зафиксировать именно её. Если требование к стали не определено, его следует уточнить до закупки, а не выбирать материал произвольно.

ГОСТ в таблице выполняет роль идентификатора нормативной базы. Для высокопрочных болтов указан ГОСТ Р 52644-2006, для фундаментных — ГОСТ 24379.1-2012. Эти обозначения нельзя заменять общим словом «стандартный крепёж», поскольку в заявке требуется понятная привязка к конкретному документу.

При сравнении поставок рекомендуется проверять, совпадают ли одновременно четыре позиции: название группы, ГОСТ, размер и дополнительные характеристики. Для высокопрочного крепежа дополнительной характеристикой будет класс 12.9 или 10.9. Для фундаментного — сталь 35 или 09Г2С. Если один из пунктов отсутствует, запрос поставщику лучше сформулировать с уточнением.

Полезно также отделять сведения из каталога от требований конкретного объекта. Каталог показывает представленные товарные позиции, но проект может устанавливать дополнительные ограничения по применению, комплектности или документам на поставку. Поэтому итоговое решение принимают после сверки с рабочей документацией.

Таблица болтов и гаек: что проверять в комплекте

В болтовом соединении крепёж обычно рассматривают не изолированно, а как комплект элементов. Однако переданные данные содержат сведения о болтах, но не дают отдельной таблицы размеров, материалов или нормативных документов для гаек. Поэтому нельзя автоматически указывать конкретную гайку только по размеру болта.

При комплектации необходимо проверить, предусмотрены ли гайки проектом, входят ли они в поставку и требуется ли отдельное подтверждение их соответствия. Если гайка закупается отдельно, в запросе следует указать размер болта, группу изделия, ГОСТ и класс либо материал, когда это задано документацией.

Для практической проверки можно использовать последовательность:

1. зафиксировать обозначение болта из спецификации;
2. определить, относится ли он к высокопрочным или фундаментным изделиям;
3. сверить ГОСТ и диапазон размеров;
4. проверить класс прочности либо сталь;
5. отдельно подтвердить параметры гайки и состав комплекта.

Такой подход особенно важен, когда в заявке присутствуют несколько групп крепежа. Нельзя объединять их в одну строку без указания назначения. Для закупщика это разные позиции с разными нормативными документами и набором проверяемых характеристик.

О выборе гаек для различных задач можно дополнительно прочитать в статье Какие гайки нужны для разных соединений. Соседний материал помогает разделить вопросы выбора болта и выбора ответного элемента, не смешивая характеристики двух изделий.

Получить расчёт поставки

Как выбрать болт по таблице: порядок проверки

Начинать выбор следует не с поиска максимального или минимального размера, а с определения задачи. В спецификации или проекте обычно уже указаны тип изделия, размер, нормативный документ и дополнительные характеристики. Если часть данных не задана, её необходимо запросить у ответственного за проект.

Первый шаг — установить группу. Для высокопрочного крепежа ориентируются на ГОСТ Р 52644-2006, диапазон М16–М48 и классы 12.9 или 10.9. Для фундаментного крепежа ориентируются на ГОСТ 24379.1-2012, диапазон М12–М140 и стали 35 или 09Г2С.

Второй шаг — сверить размер с диапазоном. Если нужное обозначение выходит за указанные пределы, нельзя делать вывод о наличии подходящей позиции по аналогии. Сначала требуется уточнить ассортимент и возможность поставки.

Третий шаг — проверить характеристику, которая отличает позиции внутри группы. Для высокопрочных болтов это класс прочности. Для фундаментных — указанная сталь. Если заказчик требует конкретное значение, оно должно быть отражено в заявке и подтверждено в ответе поставщика.

Четвёртый шаг — уточнить количество. В списке представлено 40 товарных позиций, но это не заменяет расчёт потребности по объекту. Количество болтов, гаек и других элементов определяют по проекту, ведомости или фактической схеме соединения.

Пятый шаг — запросить подтверждение по выбранной позиции. В запросе желательно перечислить все исходные сведения одной строкой: группа, размер, ГОСТ, класс или сталь, количество и необходимость комплекта с гайками. Такой формат упрощает проверку и уменьшает число уточняющих вопросов.

Если задача связана не с болтами, а с винтовыми изделиями, характеристики нужно искать в соответствующем разделе каталога. Дополнительные сведения приведены в статье ГОСТ ИСО винты: как выбрать модель и размер. Это позволяет не смешивать обозначения и требования разных видов крепежа.

Примеры подбора по исходным данным

Пример первый: в заявке указан высокопрочный болт размера М16 и класс 10.9. По таблице размер входит в диапазон высокопрочных изделий от М16 до М48, а класс 10.9 входит в представленные варианты. Следовательно, запрос можно направлять в эту группу с обязательным указанием ГОСТ Р 52644-2006 и требуемого количества.

Пример второй: в документации указан фундаментный болт М12 из стали 35. Размер М12 входит в диапазон фундаментных изделий от М12 до М140, а сталь 35 указана среди доступных материалов. В заявке нужно сохранить оба параметра и добавить ссылку на ГОСТ 24379.1-2012.

Пример третий: требуется фундаментный болт М48, но в исходной строке не указана сталь. Размер попадает в диапазон фундаментных болтов, однако данных недостаточно для окончательного выбора материала. В таком случае нельзя самостоятельно подставлять сталь 35 или 09Г2С; сначала нужно получить подтверждение требования.

Пример четвёртый: в заявке написано только «болт М16», без назначения, ГОСТ и класса. Размер М16 встречается в диапазоне высокопрочных изделий, но одной этой информации недостаточно для выбора. Необходимо уточнить, требуется ли высокопрочный болт, какой класс нужен и входит ли гайка в комплект.

Пример пятый: заказчик указывает ГОСТ Р 52644-2006 и класс 12.9, но не сообщает размер. В этом случае известна группа и класс, однако выбрать конкретную товарную позицию нельзя, пока не определён размер в диапазоне М16–М48. Запрос следует вернуть на уточнение, а не закрывать ближайшим вариантом.

Пример шестой: в ведомости перечислены позиции разных типов, а общее количество заявлено одной цифрой. Для корректной закупки нужно разделить список на высокопрочные и фундаментные болты, затем для каждой строки указать размер, ГОСТ, класс или сталь. Общее число 40 товарных позиций в каталоге не следует путать с количеством изделий, необходимым для объекта.

Эти примеры показывают принцип проверки без подстановки неподтверждённых значений. Таблица помогает быстро увидеть соответствие диапазона, но итоговый выбор зависит от полноты исходной заявки. При спорном или неполном описании лучше запросить уточнение до выставления предложения.

Типичные ошибки при заказе

Первая ошибка — выбор только по размеру. Обозначение М16 или М48 не сообщает, к какой группе относится изделие и какой нормативный документ должен быть указан. Размер нужно рассматривать вместе с назначением и остальными характеристиками.

Вторая ошибка — смешение классов 12.9 и 10.9. Оба класса представлены в группе высокопрочных болтов, но в заявке должен быть указан тот, который требуется проектом. Замена без согласования недопустима.

Третья ошибка — перенос стали фундаментных болтов на высокопрочные изделия или наоборот. В переданных данных стали 35 и 09Г2С указаны для фундаментных болтов. Для высокопрочных болтов приведены классы прочности, поэтому характеристики этих групп нельзя объединять.

Четвёртая ошибка — указание общего слова «по ГОСТу». В ассортименте названы два разных документа: ГОСТ Р 52644-2006 и ГОСТ 24379.1-2012. В заказе следует писать конкретное обозначение, соответствующее выбранной группе.

Пятая ошибка — предположение о комплектности. Наличие болта в каталоге не означает автоматически, что гайка входит в поставку. Комплект необходимо подтвердить отдельным вопросом.

Шестая ошибка — использование таблицы вместо проверки карточки товара. Сводные данные удобны для предварительного сравнения, но конкретную позицию нужно дополнительно проверить по описанию, доступности и условиям поставки.

Частые вопросы

Что показывает таблица болтов?

Она сводит в одно сравнение назначение, диапазон размеров, ГОСТ и дополнительные характеристики представленных групп. Для высокопрочных изделий указаны классы 12.9 и 10.9, для фундаментных — стали 35 и 09Г2С.

Какие бывают таблицы болтов и гаек?

Таблицы могут быть построены по размерам, назначению, материалу или нормативному документу. Параметры гайки нужно проверять отдельно, поскольку в исходных данных приведены характеристики болтов.

Какие ГОСТы болтов указаны в таблице?

Для высокопрочных болтов указан ГОСТ Р 52644-2006. Для фундаментных болтов указан ГОСТ 24379.1-2012.

Как выбрать размер болта по таблице?

Сначала определяют группу и ГОСТ, затем сопоставляют размер с указанным диапазоном. После этого проверяют класс прочности или сталь и уточняют комплектность.

Можно ли выбрать крепёж только по обозначению М?

Нет. Обозначение размера является только частью заявки. Для корректного подбора нужны назначение, ГОСТ и дополнительные характеристики, если они предусмотрены проектом.

Итоговый порядок прост: определить группу, сверить нормативный документ, проверить размерный диапазон, зафиксировать класс или сталь, затем уточнить количество и состав поставки. Такой подход позволяет использовать каталог без подмены исходных требований предположениями.
