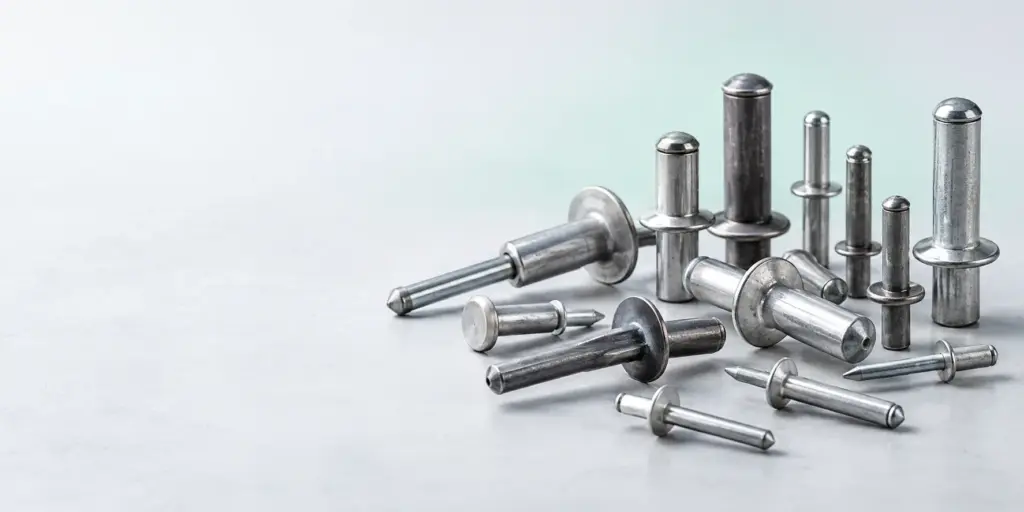

Размеры заклепок: таблица по ГОСТ и выбор типа

Размеры заклепок определяют не только по диаметру: для выбора нужны длина, исполнение и толщина соединяемых деталей. В каталоге указаны стальные позиции диаметром от 1 до 12 мм и алюминиевые — от 1,4 до 12 мм; конкретное сочетание параметров проверяют по выбранному изделию.

Уточнить параметры и запросить расчёт

Какие параметры входят в обозначение

При подборе сначала определяют тип соединения и конструкцию заклепки, затем сверяют размеры. Диаметр относится к телу изделия, а длина показывает размер его рабочей части в принятом для данного исполнения обозначении. Дополнительно имеют значение материал, форма головки и толщина пакета деталей. Одинаковый диаметр не делает две позиции взаимозаменяемыми: они могут отличаться длиной, способом установки и условиями применения.

Полезно разделять размер самой заклепки и размер отверстия под нее. Эти величины связаны, но не являются одним и тем же параметром. Отверстие подготавливают по требованиям к конкретному изделию и соединению, а не по приблизительному совпадению чисел в обозначении. Если деталь уже просверлена, при заказе нужно сообщить фактический размер отверстия и толщину каждой соединяемой детали. Если отверстие еще не выполнено, его параметры определяют после выбора крепежа.

Для закупки недостаточно записи с одним диаметром. Она не позволяет установить, пройдет ли изделие через собранный пакет и получится ли сформировать соединение. Нужны полное обозначение позиции, материал и данные о деталях, которые предстоит соединить. В разделе Заклёпки следует проверять эти сведения применительно к конкретному товару, не перенося характеристики одной позиции на весь раздел.

Размеры заклепок: таблица по ГОСТ

Ниже приведены только сведения о позициях раздела: количество, материал, нормативные обозначения и общий диапазон диаметров. Диапазон показывает крайние значения, указанные для соответствующей группы, но не означает, что внутри него доступны все промежуточные диаметры. Таблица также не содержит длин, размеров головок и данных по монтажным отверстиям: этих сведений в исходных данных по разделу нет.

По этой таблице можно быстро понять, есть ли в разделе нужная группа по материалу и попадает ли искомый диаметр в опубликованный диапазон. Нельзя использовать ее как перечень готовых сочетаний диаметра и длины. Например, наличие в группе какого-либо диаметра само по себе не подтверждает наличие требуемой длины или нужного исполнения. Для заявки лучше указать оба параметра, а также требуемый ГОСТ, если он установлен конструкторской документацией.

Стальные и алюминиевые позиции

В разделе 28 стальных позиций из стали 20. Для них указаны ГОСТ 10299-80 и ГОСТ 10300-80; общий диапазон диаметров в списке — от 1 до 12 мм. Еще 12 позиций изготовлены из АМг5: для них указан ГОСТ 10300-80, а диаметры находятся в диапазоне от 1,4 до 12 мм. Это сведения о представленном ассортименте, а не рекомендация заменять один материал другим при одинаковом диаметре.

Материал выбирают по требованиям к соединению и условиям его работы. Нужно учитывать материалы соединяемых деталей, среду эксплуатации и ограничения, заданные проектом. Если в чертеже предусмотрена стальная заклепка, предложение алюминиевой позиции сходного размера не следует принимать без согласования. Обратная замена также требует проверки. Совпадение размеров означает лишь геометрическую близость по отдельным параметрам и ничего не говорит о допустимости изменения материала.

При сравнении предложений полезно записывать материал рядом с полным размером и нормативным обозначением. Так снижается риск, что при повторном заказе останется только диаметр, а остальные условия потеряются. Если изделие предназначено для уже изготовленной партии деталей, дополнительно сверяют фактическую толщину пакета и подготовленные отверстия. Уточнение этих данных до закупки проще, чем проверка совместимости крепежа на этапе монтажа.

Заклепка вытяжная: размеры для подбора

Вытяжную заклепку подбирают по конструкции изделия и параметрам соединения. Обычно в запросе указывают диаметр и длину корпуса, материалы соединяемых деталей, толщину собранного пакета и условия доступа к месту установки. Для монтажника также важны требования к отверстию и инструменту. Если известен только диаметр, определить пригодность изделия для конкретного пакета нельзя: недостающая длина или неподходящий рабочий диапазон приведут к ошибке выбора.

При этом сведения о диапазонах диаметров в таблице выше относятся к перечисленным стальным и алюминиевым позициям раздела. Они не являются отдельной таблицей размеров вытяжного крепежа. Нельзя автоматически считать, что любой диаметр из этих диапазонов доступен в вытяжном исполнении. По такому исполнению следует запрашивать отдельную спецификацию и подтверждать наличие нужной позиции.

При проверке предложенной вытяжной заклепки сравнивают толщину деталей после сборки, а не толщину одного листа. Если между деталями есть покрытия или другие предусмотренные конструкцией слои, их влияние на общую толщину также нельзя игнорировать. Отдельно сверяют требования к установке: доступное пространство, возможность подвести инструмент и порядок контроля готового соединения. Эти условия могут исключить подходящий на первый взгляд размер еще до начала работ.

Заклепка резьбовая: размеры и посадка

Резьбовую заклепку рассматривают, когда в тонкой детали требуется получить место для последующего резьбового соединения. В запросе на нее обозначение внутренней резьбы нельзя заменять наружным диаметром корпуса: это разные параметры. Кроме резьбы проверяют длину и форму корпуса, толщину детали в зоне установки, размер подготовленного отверстия и требования к инструменту. Способность изделия закрепиться в листе зависит от соответствия всей этой совокупности параметров, а не от одного обозначения.

Сравнивать резьбовые и вытяжные исполнения только по наружному диаметру некорректно. Они решают разные монтажные задачи, а их обозначения описывают разные существенные свойства. Если после установки планируется крепить другую деталь болтом, заранее проверяют совместимость резьбы и собираемого узла. Самостоятельно назначать размер отверстия по обозначению резьбы также нельзя: для этого используют данные на конкретную заклепку.

Приведенные выше сведения по ГОСТ, материалам и диапазонам диаметров не подтверждают наличие резьбовых позиций с определенной внутренней резьбой. Если необходим именно такой крепеж, в заявке нужно прямо назвать его тип и перечислить требуемые параметры. Это позволит не подменить запрос предложением обычной заклепки сходного наружного размера.

Передать размеры для подбора

Как выбрать заклепку под соединение

Начните с назначения соединения: что именно фиксируют, из каких материалов изготовлены детали и каким будет доступ при установке. Затем определите тип заклепки по документации на узел. Если тип уже задан, не заменяйте его другим только потому, что совпал диаметр. Если документации нет, перед заказом нужно согласовать конструкцию соединения и требования к монтажу с ответственным специалистом.

Следующий шаг — измерить собранный пакет. Для нескольких деталей записывают толщину каждой и проверяют итоговую толщину в месте крепления. Если соединение выполняют по уже имеющемуся отверстию, измеряют его фактический размер и оценивают состояние кромки. Это важно при ремонте: номинальные размеры детали не всегда описывают состояние отверстия после демонтажа прежнего крепежа. При изготовлении нового узла сначала выбирают изделие, затем устанавливают требования к подготовке отверстия.

После геометрии проверяют материал и нормативное обозначение. Для каталожных позиций известны сталь 20 по ГОСТ 10299-80 и ГОСТ 10300-80, а также АМг5 по ГОСТ 10300-80. Укажите в заявке нужный вариант, если он определен чертежом. Если вместо точного обозначения есть только образец, его размеры следует проверить измерением; внешний вид головки и примерный диаметр не дают полного описания изделия.

Завершает подбор проверка условий установки. Нужно понимать, с какой стороны доступен узел, какой инструмент будет применяться и как будут оценивать результат. Даже правильно выбранное по таблице изделие не поможет, если монтажная операция недоступна или отличается от предусмотренной технологией. При комплектации соединения другими видами крепежа раздел Болты рассматривают отдельно: размеры болта не заменяют обозначение заклепки.

Проверка размера перед заказом и монтажом

В заявке полезно разделять обязательные требования и сведения для проверки. К обязательным относят тип изделия, материал, нормативное обозначение при его наличии, диаметр и длину. Для резьбового исполнения отдельно указывают требуемую резьбу. Для проверки совместимости сообщают толщину пакета, размер имеющегося отверстия и условия доступа к месту установки. Такой набор данных позволяет обсуждать конкретную позицию, а не неопределенную заклепку заданного диаметра.

Перед передачей заказа в работу сравните полученное описание товара с чертежом или согласованной спецификацией. Особое внимание уделите единицам измерения, материалу и тому, к какой части изделия относится каждый размер. Если в документах указаны разные обозначения, не пытайтесь свести их к одному параметру на глаз. Запросите уточнение до закупки, чтобы ошибка не перешла в изготовление деталей.

При приемке партии полезно сверять маркировку и документы с заказанной позицией, а размеры — с согласованным описанием. Контроль одного диаметра не подтверждает соответствие всей поставки: могут отличаться длина, исполнение или материал. Для повторяемых закупок сохраняйте полную запись выбранной позиции и сведения о соединении. Это особенно важно, когда крепеж применяют на нескольких изделиях с похожими, но не одинаковыми пакетами деталей.

Чтение размеров в смежной документации

В сборочных документах рядом с заклепками часто указаны отверстия, толщина деталей и другой крепеж. Не следует считать любое встреченное число размером заклепки. Сначала установите, к какому элементу относится обозначение: к самому изделию, отверстию, листу или сопрягаемой детали. Затем сверяйте размер с выбранной позицией. Такой порядок помогает избежать ситуации, когда в заявку попадает диаметр отверстия вместо диаметра крепежа.

Если для одного узла составляют общую ведомость крепежа, каждому виду изделия нужна отдельная строка с собственными параметрами. Для саморезов действуют свои правила чтения размеров; они разобраны в статье Диаметр самореза: как определить и выбрать размер. Когда расчет касается массы комплекта с другим крепежом, используйте соответствующую документацию и материал Гайка вес: таблица изделий и расчёт комплекта. Данные по соседним видам изделий не следует переносить в спецификацию заклепок.

Частые вопросы

Какие размеры заклепок представлены в каталоге?

В разделе 40 позиций: 28 стальных диаметром от 1 до 12 мм и 12 алюминиевых диаметром от 1,4 до 12 мм. Доступность конкретного сочетания диаметра, длины и исполнения нужно проверять по позиции.

Как определяют размеры вытяжной заклепки?

Для подбора уточняют диаметр и длину корпуса, толщину соединяемого пакета и требования к монтажному отверстию. Приведенные в статье диапазоны не подтверждают ассортимент вытяжных исполнений.

Какие размеры у резьбовой заклепки нужно проверить?

Проверьте обозначение внутренней резьбы, размеры корпуса, толщину детали и требования к отверстию. По одним только данным о диаметрах стальных и алюминиевых позиций выбрать резьбовое изделие нельзя.

Какие размеры есть у алюминиевых заклепок?

В разделе представлены позиции из АМг5 по ГОСТ 10300-80 диаметром от 1,4 до 12 мм. Перечень конкретных длин следует уточнять отдельно.

Можно ли определить размер заклепки по ГОСТ без проверки позиции?

Нет. Указание ГОСТ помогает определить нормативную основу изделия, но для заказа нужны полное обозначение и параметры конкретной позиции, в том числе диаметр, длина и материал.

Если параметры соединения уже известны, передайте тип заклепки, требования к материалу, размеры деталей и данные об отверстии. По этим сведениям можно предметно проверить нужную позицию.
