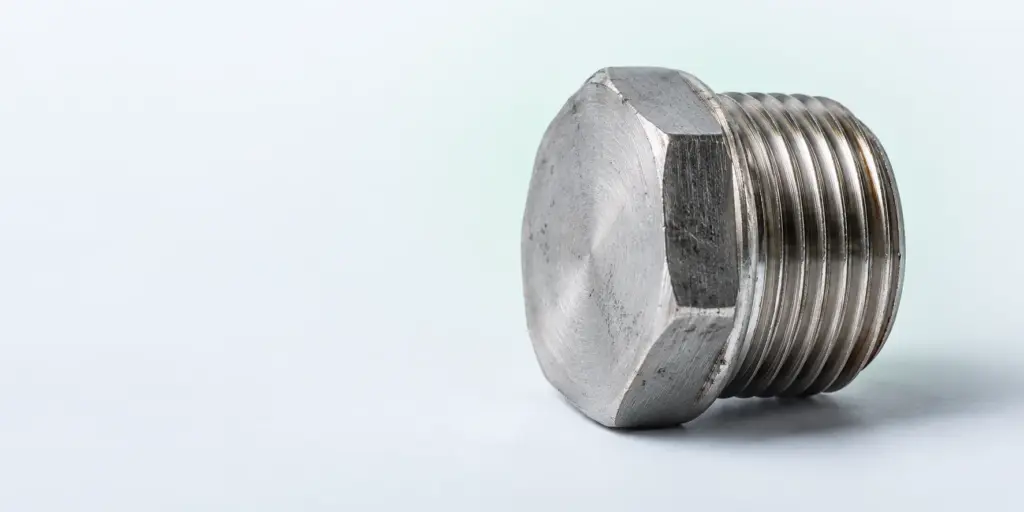

Пробка: диаметр резьбы и выбор подходящего размера

Диаметр резьбовой пробки подбирают по резьбе ответного отверстия, а не только по видимому размеру самой детали. Для совместимости нужно сверить диаметр, шаг резьбы и исполнение пробки; материал выбирают отдельно с учётом условий применения.

Уточнить подбор пробки

Как определить диаметр резьбы

Начните с того, что есть в распоряжении: снятая пробка, чертёж узла, обозначение отверстия или только сама ответная деталь. Надёжнее всего работать с документацией, в которой указаны параметры соединения. Если документации нет, измерение помогает сузить выбор, но не заменяет проверку шага и конструкции резьбы. При заказе важно передавать поставщику не одно приблизительное число, а все установленные параметры.

У пробки с наружной резьбой измеряют наружный диаметр резьбовой части, не включая головку, буртик или место под инструмент. Штангенциркуль прикладывают к вершинам витков и следят, чтобы губки не стояли под углом. Если деталь изношена, замята или покрыта загрязнениями, измерение может оказаться неточным. В таком случае полезно сравнить показания на нескольких неповреждённых участках и сверить результат с обозначением изделия либо резьбы отверстия.

Измерение отверстия требует другой последовательности. Доступный для измерения внутренний размер резьбового отверстия не следует автоматически принимать за обозначенный диаметр подходящей пробки: геометрия внутренней резьбы отличается от геометрии наружной. Если сохранилась ответная деталь или технологическая документация, используйте их для проверки. Когда известен только размер отверстия, лучше уточнить параметры резьбы до покупки, чем выбирать пробку по приблизительному совпадению.

Учитывайте и форму пробки. Головка, упорная поверхность и резьбовая часть выполняют разные задачи, поэтому их размеры нельзя смешивать в заявке. Фраза «нужна пробка такого-то диаметра» не показывает, какую именно часть измеряли. Запишите отдельно наружный размер резьбовой части, если он доступен, и размеры элементов, от которых зависят установка и доступ инструмента. Такая запись уменьшает риск получить деталь с подходящей резьбой, но неподходящим исполнением.

Почему одного диаметра недостаточно

Резьбовое соединение работает только при согласовании нескольких параметров. Даже если наружный размер пробки кажется подходящим к отверстию, несовпадение шага не позволит правильно установить деталь. Попытка затянуть такую пробку усилием может повредить резьбу в узле. Проверяйте шаг по документации, обозначению изделия или подходящим измерительным инструментом, а не по тому, насколько легко пробка вошла на первый виток.

Нужно сверить и тип резьбы. Похожие на вид соединения не всегда взаимозаменяемы: различаться могут профиль, направление нарезки и другие особенности исполнения. Без подтверждения этих параметров нельзя считать совпадение измеренного диаметра достаточным основанием для заказа. Если пробка предназначена для ремонта существующего узла, приоритет имеет резьба этого узла. Подбирать новую деталь только по фотографии или внешнему сходству ненадёжно.

Отдельно проверьте длину резьбовой части и положение упорной поверхности. Пробка может соответствовать отверстию по резьбе, но выступать слишком далеко, не доходить до нужного положения или упираться раньше, чем предусмотрено конструкцией. Здесь нет универсального размера: требования задаёт конкретный узел. Для закупки полезны чертёж, обозначение исходной детали либо перечень измерений снятого образца с пояснением, какая часть была измерена.

Если изделие закрывает технологическое или рабочее отверстие, оцените требование к уплотнению. Само совпадение резьбы не подтверждает герметичность соединения. Важны предусмотренные конструкцией поверхности контакта и способ уплотнения, если он необходим. Не заменяйте этот вопрос предположением, что любая резьбовая пробка перекроет отверстие одинаково. Сначала определяют функцию детали в узле, затем согласуют её размеры и исполнение.

Как выбрать подходящий размер

Практический порядок подбора начинается с ответной резьбы. Найдите её обозначение в документации или определите параметры по сохранившимся деталям и измерениям. Затем сопоставьте полученные данные с резьбой пробки. После этого проверьте размеры, которые влияют на установку: длину резьбовой части, форму головки, наличие упора и доступность места под инструмент. Такой порядок позволяет не подменять выбор изделия поиском по одному размеру.

При замене снятой пробки осмотрите её до измерения. Если резьба сорвана, края деформированы или поверхность сильно загрязнена, повреждённый участок не годится как единственный образец. Сравните несколько участков детали и состояние отверстия. Иногда причина трудной установки связана не с неверным размером новой пробки, а с повреждением ответной резьбы. До заказа важно разделить эти случаи, иначе точное повторение старой детали не решит проблему монтажа.

Если образца нет, составьте заявку по данным узла. Укажите, откуда взято обозначение резьбы: с чертежа, из спецификации или по результатам измерения. Отдельно перечислите неизвестные параметры. Поставщику проще проверить совместимость, когда ясно, какие сведения подтверждены, а какие требуют уточнения. Не стоит округлять полученное измерение до ближайшего знакомого обозначения без проверки: ошибка на этом этапе переходит в ошибку всего заказа.

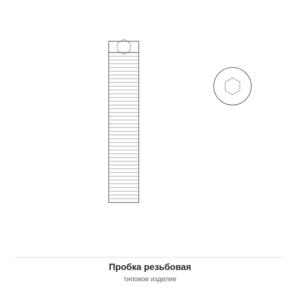

В каталоге представлены резьбовые изделия метрических размеров от М2 до М30. Этот диапазон относится к представленным резьбовым изделиям в целом и не означает, что каждая пробка доступна во всех размерах. Наличие конкретного исполнения следует проверять в разделе Пробки резьбовые. Если требуется подобрать несколько элементов одного узла, сопоставляйте обозначения каждого соединения, а не переносите размер с одной позиции спецификации на другую.

При подборе смежного крепежа полезно сохранять единый порядок проверки резьбы. Например, для деталей из раздела Болты также важно не ограничиваться одним наружным размером. Дополнительные ориентиры по чтению размеров приведены в материале Размеры шпилек: какие бывают и как выбрать нужный. Эти материалы помогают организовать измерение, но не заменяют проверку параметров конкретной пробки.

Размеры и материалы в каталоге

При просмотре каталога разделяйте сведения о разных группах изделий. Доступность материала для резьбовой вставки не подтверждает, что пробка изготовлена из того же материала. Аналогично сведения о покрытии переходника нельзя переносить на пробку. Такая ошибка особенно вероятна при закупке комплектующих для одного узла: детали соседствуют в заявке, но имеют разные функции и собственные характеристики.

В разделе представлены изделия по DIN 16903, DIN 8140, DIN 3404 и DIN 71412. Эти обозначения относятся к ассортименту раздела; они не означают, что любой перечисленный стандарт описывает каждую пробку. Если в документации к узлу указано нормативное исполнение, сопоставьте его с карточкой конкретного товара. Выбирать стандарт по сходству названия или по одной размерной характеристике нельзя.

Материал выбирают после того, как определены назначение детали и требования узла. Учитывайте условия контакта с окружающей средой, сопрягаемыми деталями и рабочими веществами, если такой контакт предусмотрен. При этом конкретное исполнение пробки нужно подтверждать по ассортименту: сведения о материалах резьбовых вставок и оцинкованной стали переходников описывают именно эти группы товаров. Если материал пробки в исходных данных не указан, его нельзя уверенно назвать по аналогии.

Запросить проверку размера

Что проверить перед заказом

Подготовьте короткое техническое описание. В нём должны быть понятны тип детали, обозначение или измеренные параметры резьбы, требуемое исполнение и назначение пробки. Если есть чертёж, приложите его вместо пересказа размеров своими словами. При наличии снятого образца полезно указать, какие его участки сохранили исходную форму, а какие повреждены. Это позволяет отделить достоверные размеры от приблизительных и не строить подбор на изношенной резьбе.

Уточните, как устанавливается пробка и какие элементы ограничивают её положение. Для одних узлов существенна высота выступающей части, для других — возможность применить инструмент в ограниченном пространстве. Если вокруг отверстия есть мешающие детали, сообщите об этом заранее. Пробка с подходящей резьбой может оказаться неудобной для монтажа из-за головки или требуемого доступа. Размер резьбы отвечает только за часть задачи по совместимости.

Проверьте, не смешаны ли в заявке размеры разных компонентов. Диаметр отверстия под крепёж, наружный размер шайбы и резьба пробки описывают разные геометрические параметры. При работе со сборочной спецификацией каждому значению нужна подпись. Для сравнения подходов к выбору смежной детали можно обратиться к статье Диаметр шайбы: выбор по ГОСТ и типу крепежа. Её данные не следует использовать как размерную таблицу для пробок.

Перед подтверждением заказа сверяйте обозначение в заявке с карточкой выбранной позиции. Если указано только общее название изделия, добавьте определяющие характеристики, чтобы не зависеть от устного описания. Для повторных закупок сохраняйте согласованное обозначение и сведения об узле: это снижает вероятность того, что при следующем заказе под тем же словом «пробка» будет выбрано другое исполнение. Любое изменение конструкции узла требует повторной проверки совместимости.

Типичные ошибки при измерении

Первая ошибка — измерять головку вместо резьбовой части. Головка может быть шире или уже участка, который входит в отверстие, поэтому её размер не определяет резьбу. Вторая — принимать загрязнённые вершины витков за исходную поверхность. Перед измерением очистите доступный участок без повреждения детали. Если после очистки остаются заусенцы или следы деформации, зафиксируйте это и не выдавайте приблизительный результат за точное обозначение.

Третья ошибка — проверять совместимость пробным вкручиванием с усилием. Деталь может войти на несколько витков, но это не подтверждает совпадения шага и исполнения резьбы. При сопротивлении остановитесь и перепроверьте исходные данные. Принудительная затяжка осложнит дальнейшее измерение и может повредить отверстие. Контроль должен опираться на параметры соединения, а не на попытку заставить неподходящую деталь занять нужное положение.

Четвёртая ошибка — считать, что одинаковое обозначение группы товаров означает одинаковый материал, стандарт или способ установки. Переходник, вставка и пробка решают разные задачи. Даже когда их используют в одном соединении, характеристики каждой позиции проверяют отдельно. В каталоге есть данные о материалах переходников и вставок, но их недостаточно для вывода о материале любой выбранной пробки. Запрашивайте подтверждение по конкретному товару.

Пятая ошибка — передавать поставщику фотографию без масштаба и считать её достаточной для подбора. Снимок помогает увидеть форму головки и состояние детали, но не даёт надёжных сведений о параметрах резьбы. Если фотография дополняет заявку, приложите измерения или документацию. При невозможности измерить отверстие обозначьте это прямо: поставщик должен понимать, какие данные уже проверены, а какие остаются предположением.

Частые вопросы

Как определить диаметр резьбы пробки?

Если сохранилась пробка с наружной резьбой, измерьте резьбовую часть на неповреждённом участке и сверьте результат с обозначением детали. Если доступно только отверстие, уточните параметры его резьбы по документации или измерению; один внутренний размер отверстия не равен полному описанию подходящей пробки.

Можно ли подобрать пробку только по диаметру отверстия?

Нет. Помимо диаметра нужно проверить шаг и исполнение резьбы, а также размеры частей пробки, влияющих на монтаж. Если отверстие закрывается с требованием к уплотнению, отдельно уточните предусмотренный конструкцией способ его обеспечения.

Что делать, если старая пробка не сохранилась?

Ищите обозначение ответной резьбы в документации на узел. При отсутствии документации передайте поставщику результаты измерений и укажите, какие параметры пока неизвестны. Не заменяйте недостающие сведения выбором детали, похожей на исходную внешне.

Как выбрать материал резьбовой детали?

Сопоставьте условия работы узла с доступными исполнениями именно нужного изделия. Материалы, указанные для вставок или переходников, не подтверждают материал пробки; его следует проверить для выбранной позиции.

Подойдёт ли пробка с тем же диаметром, но другим шагом?

Нет. Совпадение диаметра не компенсирует различие шага резьбы. Перед установкой сверяйте оба параметра по ответному соединению или технической документации.

Для подбора достаточно начать с проверенных сведений: обозначения резьбы, чертежа или измерений сохранившейся детали. Если часть параметров неизвестна, перечислите их отдельно при обращении. Так можно проверить конкретную позицию, не принимая приблизительный диаметр за подтверждение совместимости.
