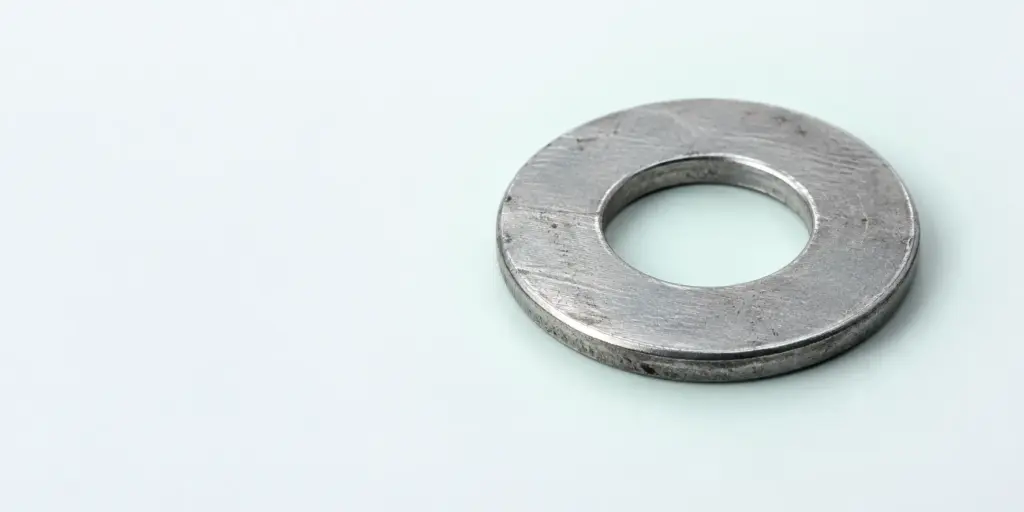

Вес шайбы: расчёт по размерам и материалу

Вес шайбы определяется её формой, размерами и материалом: для плоской детали сначала находят объём металлического кольца, затем умножают его на плотность. Чтобы получить массу партии, массу одной шайбы умножают на количество изделий, а упаковку учитывают отдельно.

Запросить расчёт

Перед вычислением уточните, о какой шайбе идёт речь. Формула для плоского кольца подходит только тогда, когда деталь действительно имеет постоянную толщину и её основные поверхности плоские. Для тарельчатой, многолапчатой или стопорно-клиновой шайбы одной пары диаметров и толщины обычно недостаточно: форма таких изделий отличается от простого кольца. Если расчёт нужен для заявки или перевозки, также определите, требуется ли масса самих деталей или масса грузового места вместе с тарой.

Какие размеры нужны для расчёта

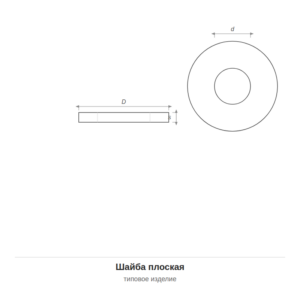

Для плоской шайбы запишите наружный диаметр, диаметр отверстия и толщину. Наружный диаметр задаёт границу детали, внутренний — размер участка, в котором металла нет. Толщина показывает высоту полученного кольца. Диаметр резьбы крепежа нельзя автоматически подставлять вместо диаметра отверстия: при расчёте нужен размер самой шайбы. Если в документах указан только условный размер изделия, найдите соответствующие размеры конкретной позиции или измерьте образец.

Не смешивайте номинальные и фактические размеры без понимания задачи. Номиналы удобны для предварительной оценки закупки, а измерения изделий из конкретной партии — для сверки с фактической массой. Если наружный диаметр или отверстие отличаются от принятых значений, изменится площадь кольца. Изменение толщины влияет на объём напрямую. Поэтому при сравнении расчёта с результатом взвешивания полезно записать, откуда взято каждое исходное значение: из карточки товара, чертежа, заявки или измерения.

Размеры следует брать в одних единицах. Нельзя подставлять диаметры в миллиметрах, толщину в других единицах, а затем умножать результат на плотность, указанную для несогласованных единиц объёма. Сначала выберите единицы, в которых будете считать объём и массу, и приведите к ним исходные данные. Такой порядок устраняет распространённую ошибку: геометрия рассчитана верно, но итоговая масса отличается из-за неверного перевода единиц.

Формула для плоской шайбы

Представьте плоскую шайбу как цилиндр, из которого удалён цилиндрический участок отверстия. Площадь её торца равна разности площадей наружного круга и отверстия. Если D — наружный диаметр, d — диаметр отверстия, а t — толщина, объём металла можно записать так: V = π × (D² − d²) × t / 4. Масса одной детали равна m = V × ρ, где ρ — плотность выбранного материала.

Порядок действий важен. Сначала возведите каждый диаметр в квадрат, затем вычтите квадрат диаметра отверстия из квадрата наружного диаметра. Полученную разность умножьте на толщину и остальные множители формулы. Вычитать сами диаметры вместо их квадратов нельзя: ширина кольца сама по себе не равна площади металла. Проверьте также, что наружный диаметр больше диаметра отверстия. Если исходные данные не удовлетворяют этому условию, размеры записаны с ошибкой или перепутаны.

Формула описывает геометрическую модель, а не обещает точного совпадения с показаниями весов. У реального изделия могут быть особенности кромок, отличия размеров от номинальных и покрытие. Для предварительной оценки эти различия можно отметить как источник погрешности. Если масса используется для сверки поставки, лучше сопоставить вычисление с взвешиванием изделий из той партии, которую предстоит принимать или отгружать.

Как подставлять плотность материала

Плотность выбирают после уточнения материала конкретной шайбы. При неизменных размерах более плотный материал даёт большую массу, менее плотный — меньшую. Если материал указан общим названием и точная плотность неизвестна, не следует подставлять случайное справочное значение и выдавать результат за подтверждённую массу. Для ориентировочного расчёта можно явно обозначить принятое значение плотности и его источник; для закупочной документации запросить данные по изделию.

В разделе плоских шайб представлены изделия из стали, нержавеющей стали, меди, латуни и алюминия. Совпадение размеров у позиций из этих материалов не означает совпадения массы. Если спецификация допускает замену материала, расчёт партии после такой замены нужно выполнить заново. Отдельно уточните, учитывается ли покрытие: формула для основного металла не даёт самостоятельного значения массы покрытия без сведений о нём.

Исполнение и форма изделия

В каталоге есть плоские шайбы ГОСТ 11371-78 в исполнении 1. Для предварительного расчёта такой позиции используйте размеры выбранного изделия и материал, а не только обозначение стандарта. Одного номера ГОСТ недостаточно, чтобы получить массу без геометрических данных. При подборе полезно сверять полное наименование позиции с чертежом или описанием, особенно если в одной заявке перечислены шайбы разных размеров и материалов.

Тарельчатая шайба имеет форму, для которой расчёт как для плоского кольца может дать неверный результат. У многолапчатой стопорной шайбы на массу влияют элементы, не описываемые только наружным диаметром, отверстием и толщиной кольца. Для стопорно-клиновых изделий также нельзя переносить результат расчёта обычной плоской шайбы на позицию сходного размера. В этих случаях используйте данные о массе конкретного изделия либо сведения о его полной геометрии.

Раздел Шайбы помогает сначала установить вид изделия, а уже после выбирать метод расчёта. Это особенно важно для смешанной заявки: одинаковое слово «шайба» не означает одинаковую расчётную модель. Если данные о размерах и материале не позволяют однозначно определить массу, запросите уточнение позиции до составления итогового расчёта.

Уточнить массу изделий

Расчёт массы партии

Когда масса одной шайбы определена, умножьте её на количество одинаковых изделий. Если в партии есть несколько позиций, рассчитывайте каждую отдельно и складывайте результаты. Такой подход нужен, когда различаются наружный диаметр, отверстие, толщина, материал или форма. Усреднять массу разных шайб без сведений о составе партии нельзя: итог будет трудно проверить по накладной и фактическому количеству.

Для расчёта по спецификации удобно составить рабочую таблицу с наименованием позиции, исходными размерами, материалом, массой одной детали, количеством и итоговой массой строки. Отдельная строка для каждой позиции позволяет увидеть, где применена формула плоского кольца, а где масса получена из данных поставщика или контрольного взвешивания. Сохраняйте исходные значения рядом с результатом: так расчёт можно пересмотреть, если в заказе изменится размер или материал.

Различайте массу партии изделий и массу поставки. Коробки, пакеты, прокладки и другая тара увеличивают массу грузового места, но не входят в массу одной шайбы. Если расчёт требуется для перевозки или складского размещения, уточните массу упаковки и порядок комплектации. Умножение массы детали на количество даёт только массу самих изделий; приписывать полученному значению статус массы упакованного груза без дополнительных данных нельзя.

Расчёт по контрольному взвешиванию

Если геометрия сложная или нужна проверка вычислений, используйте контрольное взвешивание. Сначала отделите изделия от упаковки и убедитесь, что взвешиваете одинаковые позиции. Затем разделите массу взвешенной группы на число деталей в ней. Полученная средняя масса одной шайбы подходит для оценки партии того же состава. Метод особенно полезен, когда точной модели объёма нет, а масса отдельной небольшой детали неудобна для измерения имеющимися весами.

Результат взвешивания также требует проверки условий. Посмотрите, учтена ли тара, нет ли среди деталей изделий другого размера или материала, соответствует ли количество фактическому. Если выборка взята из одной партии, не переносите её результат без оговорки на другую поставку. Расчёт по размерам и контрольное взвешивание решают разные задачи: первый показывает ожидаемую массу по заданным параметрам, второе отражает массу проверенных изделий.

Как выбрать способ расчёта

Начните с цели. Для предварительной заявки на плоские шайбы достаточно указать размеры, материал, количество и вычислить массу по геометрической формуле при известной плотности. Для проверки поступившей партии сопоставьте расчёт с документами и результатом взвешивания. Для тарельчатых, многолапчатых и стопорно-клиновых изделий предпочтительнее опираться на массу конкретной позиции или на измерение, если полной геометрии для расчёта нет.

Проверьте, что выбранное изделие соответствует крепёжному узлу, но не заменяйте подбор шайбы вычислением её массы. Размер отверстия связан с применением детали, тогда как наружный размер и толщина влияют на геометрию и расчёт. Если одновременно подбираете крепёж, просмотрите раздел Болты. Для смежной задачи определения размера по резьбе полезна статья Диаметр гайки: как определить размер по резьбе и ГОСТ.

Не смешивайте задачи крепёжного и монтажного подбора. Если соединение связано с креплением к основанию, тип изделия, основание и нагрузку рассматривают отдельно от массы шайбы. В этом контексте пригодится материал Какой дюбель нужен под саморез, основание и нагрузку. Он не заменяет расчёт массы, но помогает не принимать вес отдельной комплектующей за достаточное условие выбора крепления.

Типичные ошибки в исходных данных

Чаще всего ошибаются ещё до применения формулы: берут диаметр крепежа вместо отверстия шайбы, не уточняют толщину либо считают, что одинаковый наружный размер означает одинаковую массу. Другая ошибка — использовать плотность одного материала для позиции из другого. Если в заявке указана только общая группа изделий, сначала выясните исполнение и материал каждой позиции. Формула не исправит неопределённость в исходных данных.

Отдельно проверьте единицы и округление. Промежуточные результаты лучше сохранять с достаточной точностью, а округлять итог тогда, когда понятна задача расчёта. При большой партии раннее округление массы одной детали может заметно изменить общую оценку. При этом не следует изображать высокую точность там, где исходные размеры приблизительны или плотность принята условно. Точность вывода должна соответствовать точности входных данных.

Если вычисленная масса существенно отличается от взвешенной, не корректируйте её произвольным коэффициентом. Последовательно проверьте количество, тару, единицы, размеры, материал и форму. Затем выясните, соответствует ли выбранная формула реальной детали. Такой порядок помогает обнаружить причину расхождения и сохранить расчёт пригодным для повторной проверки, а не просто подогнать результат под показания весов.

Частые вопросы

Как рассчитать массу плоской шайбы по размерам?

Найдите объём металлического кольца по наружному диаметру, диаметру отверстия и толщине, затем умножьте его на плотность материала. Формула для объёма приведена выше. Перед подстановкой приведите размеры и плотность к согласованным единицам; иначе даже при верной геометрии ответ будет неверным.

Какие размеры шайбы нужны для расчёта?

Для плоской шайбы нужны наружный диаметр, диаметр отверстия и толщина. Если изделие имеет другую форму, добавьте данные, описывающие её особенности, либо используйте подтверждённую массу конкретной позиции. Обозначения изделия без необходимых размеров недостаточно для самостоятельного расчёта.

Как материал влияет на массу шайбы?

Материал определяет плотность, на которую умножают объём. Поэтому при одинаковой геометрии шайбы из разных материалов могут иметь разную массу. Для вычисления уточняйте материал выбранной позиции, а не переносите результат с внешне похожего изделия.

Как посчитать массу партии шайб?

Умножьте массу одной детали на количество одинаковых деталей. Если позиций несколько, вычислите массу каждой группы и сложите результаты. Массу тары прибавляйте отдельно, только когда нужен вес упакованной поставки.

Почему расчётная масса отличается от фактической?

Проверьте фактические размеры, материал, форму и наличие покрытия, затем исключите тару из результата взвешивания. Расхождение также возможно из-за несогласованных единиц или округления. Если масса критична для документации, опирайтесь на сведения о конкретной позиции и контрольное измерение.

Для расчёта по заявке подготовьте перечень позиций, их размеры, материалы и количество. Если часть данных отсутствует, отметьте это до формирования итоговой массы: неподтверждённые значения нельзя считать точным результатом.
