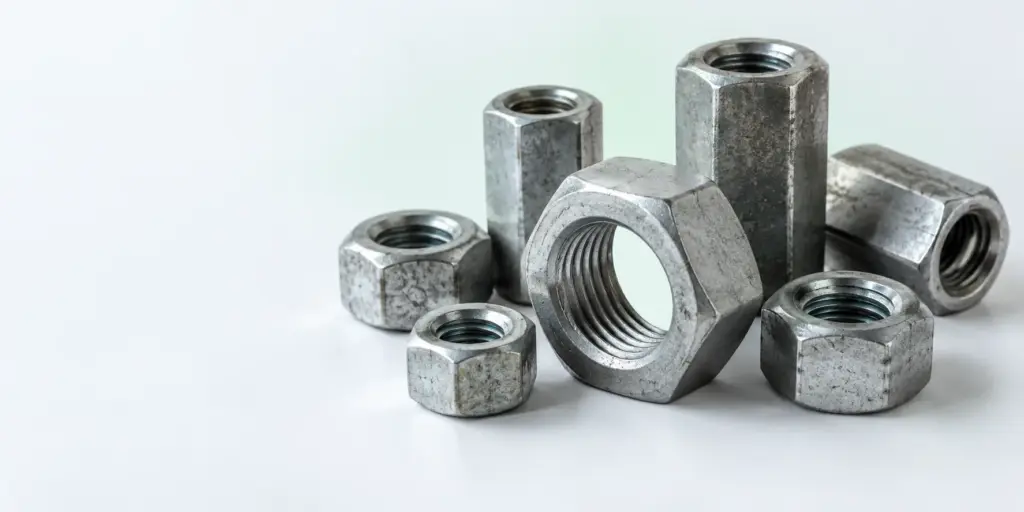

Диаметр гайки: как определить размер по резьбе и ГОСТ

Диаметр гайки для подбора крепежа определяют по номинальному размеру её внутренней резьбы, который у метрической гайки отражён в обозначении с буквой М. Наружный габарит, размер под ключ и длина гайки описывают другие параметры: по ним одним нельзя надёжно установить, к какой резьбе она подходит.

Уточнить наличие и подбор

Что означает размер в обозначении гайки

Когда в заявке указывают гайку М8 или М12, речь прежде всего идёт о номинальном размере резьбы. Именно этот параметр связывает гайку с болтом, шпилькой или другим изделием с наружной резьбой. Если же измерить только корпус гайки, получится характеристика её формы, а не ответ на вопрос о резьбовом соединении. Это различие особенно важно при подборе по образцу: две гайки могут выглядеть по-разному из-за исполнения, хотя предназначены для крепежа одного номинального размера.

Слово «диаметр» без уточнения в заявке неоднозначно. Под ним могут понимать внутреннюю резьбу, наружный поперечный габарит корпуса или расстояние между гранями шестигранной гайки. Для снабжения и комплектации узла лучше писать не просто «гайка нужного диаметра», а указывать её резьбовое обозначение и тип. Тогда поставщик сможет проверить соответствие позиции запросу, а получатель — сверить маркировку и документы с требуемым соединением.

Буква М в обозначении указывает на метрическую резьбу, а следующее за ней число — на её номинальный размер. Само обозначение не описывает полностью форму гайки: оно не сообщает, является ли изделие шестигранным, колпачковым, барашковым или соединительным. Поэтому одинаковое резьбовое обозначение не делает разные исполнения взаимозаменяемыми по назначению и занимаемому месту в узле. Сначала определяют, с какой наружной резьбой должна работать гайка, затем уточняют конструкцию изделия.

Резьба, корпус и размер под ключ

Внутренняя резьба находится в отверстии гайки и обеспечивает её свинчивание с ответной деталью. Наружный корпус нужен для приложения усилия при монтаже или для выполнения функции, предусмотренной конструкцией. У шестигранной гайки есть грани под инструмент; у гайки-барашка форма предназначена для другого способа захвата. Эти признаки видны при осмотре, но ни один из них сам по себе не устанавливает обозначение внутренней резьбы.

Размер под ключ часто принимают за «диаметр гайки», поскольку его удобно проверить снаружи. Это отдельная величина, относящаяся к расстоянию между противоположными гранями шестигранного корпуса. Если сообщить поставщику только этот размер, останется неясным, какую именно резьбу требуется подобрать и какое исполнение предусмотрено в сборке. Для закупки инструментальный размер полезен как дополнительная проверка совместимости с монтажным инструментом, но не как замена резьбовому обозначению.

У соединительной гайки может возникнуть ещё одна путаница: её длину принимают за основной размер. Длина важна для размещения изделия и работы соединения, однако отвечает на другой вопрос — сколько места занимает гайка вдоль оси резьбы. Резьбовой размер указывает, с каким крепежом её следует сопрягать. Поэтому запись с одной только длиной не позволяет выбрать подходящую позицию; так же недостаточно назвать лишь резьбу, если в узле ограничено место для корпуса.

Как определить размер по образцу

Самый надёжный исходный ориентир — документация на узел или обозначение уже применяемого крепежа. Если известен размер наружной резьбы болта или шпильки, по нему подбирают гайку с соответствующим обозначением внутренней резьбы. Сравнивать следует именно обозначения, а не визуальное сходство деталей. В заказе полезно сохранить формулировку из документации, чтобы не заменить технический параметр приблизительной оценкой.

Если документов нет, сначала осматривают образец и выясняют, не сохранилось ли обозначение на упаковке, в накладной или в прежней заявке. Затем устанавливают тип гайки и проверяют, с каким крепежом она фактически применялась. Измерение отверстия может помочь в предварительной оценке, но результат такого измерения нельзя автоматически считать номинальным размером резьбы. Профиль резьбы и доступ к отверстию влияют на то, что именно показывает измерительный инструмент.

Проверка свинчиванием уместна, когда обозначение ответной детали известно, а сама деталь исправна. Гайка должна идти по резьбе без принудительного затягивания и перекоса. Если возникает сопротивление с первых витков, нельзя «подгонять» соединение усилием: причиной может быть неподходящая резьба или повреждение одной из деталей. Успешное свинчивание помогает проверить совместимость конкретных образцов, но при серийной закупке обозначение в заявке всё равно необходимо.

При отсутствии уверенности передают поставщику доступные сведения отдельно: предполагаемое обозначение резьбы, тип гайки, данные о сопряжённом крепеже и назначение узла. Если какое-либо значение неизвестно, лучше прямо это отметить. Такой порядок сокращает риск, что наружный габарит примут за резьбовой размер, а подходящее на вид изделие окажется непригодным при сборке.

Обозначение ГОСТ и форма изделия

ГОСТ в описании гайки помогает определить стандарт, по которому представлено конкретное исполнение. Но номер стандарта не заменяет размер резьбы и не отвечает на все вопросы о комплектации. В каталоге шестигранные гайки представлены по ГОСТ 5915-70 и ГОСТ 5927-70, колпачковые — по ГОСТ 11860-85, гайки-барашки — по ГОСТ 3032-76. При запросе следует различать эти группы и указывать требуемое размерное обозначение отдельно.

Таблица разделяет два вида сведений: стандарт для представленных в каталоге типов и размерный ряд конкретных соединительных гаек. Из неё нельзя делать вывод, что каждый указанный стандарт относится к ART 88088 или что все типы гаек доступны во всех перечисленных размерах. Для конкретной позиции проверяют её собственное описание. Это важно, когда спецификацию составляют сразу на несколько видов крепежа: сведения из соседних строк не следует переносить на другую товарную группу.

Если проектная документация называет ГОСТ, сохраняйте его в заявке вместе с резьбовым обозначением. Если указан только тип гайки, не стоит самостоятельно приписывать ему стандарт по внешнему сходству. В спорном случае сопоставляют запись в документации с карточкой нужного изделия и уточняют исполнение до заказа. Раздел Гайки позволяет перейти к соответствующей группе каталога, а окончательный выбор делают по данным конкретной позиции и требованиям сборки.

Запросить подбор гайки

Как выбрать гайку для соединения

Начинайте с сопряжённой детали. Для болта или шпильки установите обозначение наружной резьбы, затем ищите гайку с подходящим обозначением внутренней резьбы. После этого проверяйте требуемую форму: обычная шестигранная, колпачковая, барашковая или соединительная. Такой порядок отделяет совместимость резьбы от задачи монтажа. Правильное обозначение резьбы не поможет, если корпус выбранной гайки не помещается в предусмотренном пространстве или не соответствует способу установки.

Следующий шаг — сверка требования к стандарту. Если в спецификации прямо указан ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ 11860-85 или ГОСТ 3032-76, не заменяйте эту запись общим словом «гайка». Указанные в каталоге стандарты относятся к определённым группам изделий; для заказа важно сохранить связь между типом и его обозначением. Если стандарт в исходных данных отсутствует, запрос должен честно отражать это отсутствие, а не восполнять его предположением.

Для соединительной гайки ART 88088 в каталоге приведены размеры М6, М8, М10, М12, М16 и М20. Выбирать среди них нужно по резьбе деталей, которые предстоит соединять. Наличие подходящего обозначения в этом ряду — основание перейти к проверке конкретной позиции, но не повод считать установленными все остальные параметры изделия. При закупке укажите, что требуется именно соединительная гайка, чтобы её не спутали с гайкой иного исполнения с той же резьбой.

Если комплектуются и другие крепёжные изделия, их подбирают как отдельные позиции спецификации. В разделе Болты можно проверить доступные предложения по ответному крепежу. О выборе болтов по задачам соединения подробнее рассказано в статье Какие болты нужны: выбор типа и прочности. Сопоставление товаров в каталоге не отменяет проверки их обозначений по документации на ваш узел.

Что указать в заявке поставщику

Рабочая заявка должна позволять отличить требуемое изделие от похожих. Укажите тип гайки, резьбовое обозначение и стандарт, если он предусмотрен документацией. Для соединительной гайки добавьте обозначение ART 88088, когда запрашивается именно эта позиция. Если важны габариты корпуса или условия доступа инструментом, опишите это отдельным требованием, не подменяя им размер резьбы. Перечень параметров лучше составлять по чертежу либо действующей спецификации, а не по памяти после осмотра собранного соединения.

Когда исходных сведений не хватает, разделите подтверждённое и предполагаемое. Например, можно указать, что тип гайки известен, а резьбовое обозначение требуется уточнить по образцу или ответной детали. Не записывайте измеренный наружный размер как обозначение М без проверки. Такая осторожность особенно нужна при повторной закупке старого узла: внешне сходные изделия легко перепутать, если прежняя упаковка утрачена и в документах осталась только сокращённая запись.

Отдельно проверьте, не смешаны ли в одной строке заявки данные о гайке и о другом крепеже. Размер болта относится к болту, размер гайки — к её внутренней резьбе; они должны быть согласованы, но каждый товар остаётся самостоятельной позицией. При подборе винтов полезно учитывать их собственные характеристики, не перенося их автоматически на гайки. Смежная тема разобрана в материале Особенности применения винтов класса прочности 4.8.

Проверка перед закупкой и монтажом

До оформления заказа сверьте три независимых признака: резьбовое обозначение, тип корпуса и указанное в документации нормативное обозначение. Первый отвечает за подбор к наружной резьбе, второй — за применение и доступ при установке, третий — за соответствие требуемому исполнению. Совпадение только одного признака недостаточно. Например, подходящая по резьбе гайка может иметь неподходящую форму, а гайка нужной формы — не соответствовать записанному в спецификации стандарту.

При получении партии сверяйте сведения на товаре и в сопроводительных документах с согласованной заявкой. Если крепёж закупался для определённого узла, полезно проверить образцы вместе с ответными деталями до передачи всей партии в работу. Такая проверка не заменяет входной контроль по правилам вашей организации, но помогает вовремя заметить расхождение в типе или резьбовом обозначении. При несоответствии лучше остановить комплектацию и уточнить позицию, чем пытаться установить гайку усилием.

Для закупщика главное практическое правило простое: вопрос о диаметре переводите в проверяемое резьбовое обозначение. Затем добавляйте форму, ГОСТ при его наличии в задании и прочие действительно нужные для узла параметры. Это даёт поставщику понятный запрос, а монтажнику — крепёж, выбранный по характеристикам соединения, а не по внешнему впечатлению.

Частые вопросы

Как определить диаметр гайки?

Определите номинальный размер внутренней резьбы по обозначению гайки или по известному обозначению сопряжённого крепежа. Наружный габарит корпуса не следует принимать за резьбовой размер: если обозначение неизвестно, его нужно уточнить до закупки.

Диаметр гайки и размер под ключ — одно и то же?

Нет. Размер под ключ относится к расстоянию между противоположными гранями шестигранной гайки, а резьбовое обозначение — к её внутренней резьбе. Оба параметра могут понадобиться для сборки, но решают разные задачи.

Как подобрать гайку по резьбе болта?

Сверьте обозначения резьбы болта и гайки, после чего проверьте тип гайки и требования документации на узел. Пробное свинчивание исправных образцов помогает обнаружить несоответствие, но не заменяет точной записи в заявке.

Можно ли узнать размер гайки только по ГОСТ?

Нет. Указание ГОСТ помогает определить стандарт представленного изделия, но для заказа конкретной гайки требуется также её размерное обозначение. Не стоит выводить нужный размер из одного лишь номера стандарта.

Чем отличается размер соединительной гайки от её длины?

У соединительных гаек ART 88088 обозначения М6, М8, М10, М12, М16 и М20 относятся к резьбовому размеру. Длина характеризует корпус вдоль оси резьбы и рассматривается отдельно, если она важна для сборки.
