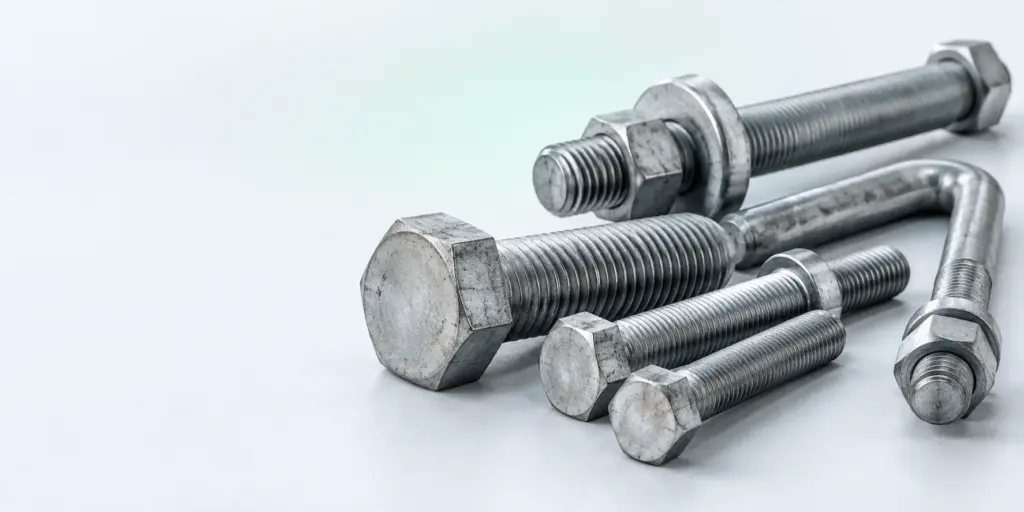

Замена болта: подбор размера, прочности и ГОСТ

Замена болта начинается со сверки его размеров, класса прочности, материала и стандарта с требованиями к соединению. Подбирать аналог только по внешнему виду или диаметру резьбы нельзя: крепёж должен подходить к посадочному месту и условиям работы узла.

Запросить подбор болта

С чего начать подбор аналога

Основной источник требований — чертёж, спецификация, паспорт оборудования или другая документация на узел. В ней нужно найти обозначение крепежа и проверить, какие параметры заданы обязательно. Если документы доступны, исправный болт из соседнего соединения может помочь сверить исполнение, но не должен подменять указания проекта. Внешне похожие изделия могут различаться резьбой, длиной участка без резьбы, формой головки, материалом и требованиями к прочности.

Перед подбором зафиксируйте, откуда демонтирован крепёж и какую функцию выполняет соединение. Для разъёмного соединения деталей и для крепления оборудования к основанию требования определяются по-разному. Уточните, работает ли болт вместе с гайкой, входит ли резьба непосредственно в деталь, есть ли шайбы и достаточно ли места для головки и инструмента. Эти сведения помогут исключить вариант, который формально совпадает по диаметру, но не подходит при установке.

Если исходный болт повреждён, его нельзя безоговорочно использовать как мерный образец. Сорванная резьба, деформированная головка или изношенный стержень мешают точно определить параметры. Снимите доступные размеры и сравните их с документацией либо с исправным крепежом того же узла. Когда определить исполнение надёжно не удаётся, передайте поставщику обозначение из спецификации, чертёж или перечень подтверждённых измерений и отдельно укажите, что осталось неизвестным.

Размеры и посадка в соединении

При проверке размера начните с резьбы: нужны её диаметр, шаг и направление, если последнее имеет значение для конкретного узла. Затем сверьте общую длину болта и длину резьбового участка. Болт с подходящим диаметром может оказаться слишком коротким для надёжной сборки или слишком длинным для имеющегося пространства. Также проверьте, должен ли гладкий участок стержня находиться в соединяемых деталях. Это особенно важно, когда положение резьбы относительно плоскостей соединения задано конструкцией.

Посадку проверяют по обе стороны соединения. Со стороны головки важно, чтобы её форма позволяла опереть болт так, как предусмотрено конструкцией, и затянуть его имеющимся инструментом. Со стороны гайки или резьбового отверстия нужно убедиться, что резьбовая часть подходит по параметрам и не упирается раньше, чем детали будут стянуты. Если используются шайбы, их наличие и расположение также сверяют с документацией. Изменение состава соединения без проверки может повлиять на его работу.

Размеры крепежа в каталоге помогают сузить поиск, но не подтверждают взаимозаменяемость сами по себе. Высокопрочные болты представлены в диапазоне от М16 до М48, фундаментные — от М12 до М140. Эти диапазоны показывают, какие группы изделий можно рассматривать при запросе; конкретное исполнение и наличие нужного размера следует уточнять отдельно. Не стоит переносить параметры обычного болтового соединения на фундаментное только потому, что обозначение резьбы совпадает.

Если болт устанавливается вместо ранее применявшегося изделия, запишите измерения в одной последовательности: резьба, общая длина, резьбовой участок, головка и особенности посадки. Такой перечень удобнее для проверки, чем фотография без размеров. Снимок может показать форму изделия и состояние соединения, но по нему нельзя достоверно определить шаг резьбы или подтвердить класс прочности. При спорных параметрах приоритет остаётся за документацией на узел.

Класс прочности и условия работы

Класс прочности нельзя выбирать по принципу «чем выше, тем лучше». Требования к крепежу относятся ко всему соединению: болту, ответной резьбе, опорным поверхностям и предусмотренному порядку сборки. Если проектом задан определённый класс, замена на другой требует отдельной проверки. Даже когда резьба и длина совпадают, это не означает, что изделие рассчитано на те же условия применения или может устанавливаться тем же способом.

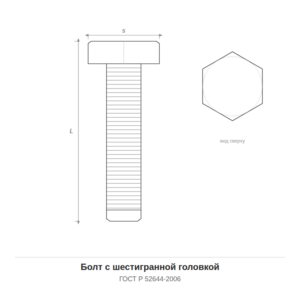

В каталоге представлены высокопрочные болты по ГОСТ Р 52644-2006 классов 10.9 и 12.9. При подборе такого изделия сверяйте требуемый класс по документации, а не по общему названию группы. Если старый болт имеет читаемую маркировку, используйте её как дополнительную подсказку, но подтвердите результат по спецификации. Если маркировка отсутствует или неразборчива, не назначайте класс прочности на основании цвета, массы либо внешнего сходства с другими изделиями.

При запросе поставщику укажите, известен ли класс точно или его ещё нужно подтвердить. Это разделяет проверенные требования и предположения, которые могут привести к ошибке в заказе. Когда исходный болт разрушился или ослаб, один лишь подбор нового изделия по размерам не решает вопрос о причине повреждения. Перед повторной сборкой следует проверить состояние резьбы и сопрягаемых деталей, а решение о пригодности соединения принять по требованиям к конкретному узлу.

Получить помощь с подбором

ГОСТ и тип крепежа

Обозначение стандарта помогает определить, к какой группе и исполнению относится изделие. При замене сначала выясните, какой крепёж предусмотрен документацией, затем сопоставьте стандарт, размеры и остальные требования. Номер ГОСТ нельзя выбирать только по привычному названию «болт»: в разных соединениях применяются изделия разного назначения. Если в проекте приведено полное условное обозначение, передавайте его без сокращений — это снижает риск потери значимого параметра.

Таблица показывает сведения о представленных группах, а не перечень допустимых замен между ними. Высокопрочный и фундаментный болт выбирают по назначению соединения и проектному обозначению. Совпадение резьбы в пределах приведённых диапазонов не делает эти изделия аналогами. Для заказа нужно подтвердить исполнение конкретной позиции, поскольку диапазон размеров не сообщает всех характеристик каждого товара.

Проверяя ГОСТ, не отделяйте его от остальной спецификации. Стандарт, материал, класс прочности и размеры должны рассматриваться вместе, если они заданы для узла. При отсутствии части сведений не следует восстанавливать их по названию категории каталога. Лучше указать поставщику, какие данные получены из чертежа, какие сняты с образца и какие требуют уточнения у проектировщика или ответственного за оборудование.

Материал и фундаментное крепление

Материал имеет значение для работы болта в предусмотренных условиях. Для фундаментных болтов в представленном ассортименте указаны стали 35 и 09Г2С. Это сведения о доступных вариантах, а не основание свободно заменять один материал другим. При подборе ориентируйтесь на проектную документацию и требования к месту установки. Если в исходных данных указан материал, его нужно передать в запросе наряду со стандартом и размерами.

Фундаментный болт связан с конструкцией основания и способом крепления оборудования или другой конструкции. Поэтому при его замене важно проверить не только резьбовой конец, но и полное исполнение изделия по документации. Подходящая гайка не подтверждает, что весь болт соответствует проекту. Если чертёж основания недоступен, соберите обозначения из сохранившейся спецификации и сведения о демонтированном изделии, после чего согласуйте подбор с ответственным за конструкцию.

Для поиска подходящей товарной группы можно открыть разделы Болты и Анкеры. Ссылка на раздел помогает найти ассортимент, но не заменяет проверку назначения изделия. Если при разборке выяснилось, что в узле применён не болт, а другой резьбовой крепёж, сначала уточните исходное обозначение. Сходство способа установки не служит достаточным основанием для изменения типа детали.

Как выбрать изделие по документации и образцу

Удобно разделить сведения для заказа на подтверждённые и требующие проверки. К подтверждённым отнесите параметры, прямо указанные в чертеже или спецификации: тип изделия, стандарт, размер, класс прочности и материал, если они приведены. Отдельно запишите результаты измерения образца и состояние повреждённых участков. Если между документами и образцом есть расхождения, не выбирайте один из вариантов наугад. Сначала выясните, относится ли образец к тому же узлу и не был ли крепёж заменён ранее.

Затем последовательно исключайте неподходящие позиции. Сначала проверьте назначение и тип крепежа, после этого — стандарт и исполнение, резьбу и длину, класс прочности и материал. В конце оцените, можно ли установить изделие в имеющееся посадочное место и использовать предусмотренные ответные детали. Такой порядок помогает не тратить время на подробное сравнение болтов, которые уже не подходят по назначению или обязательному обозначению.

Если вместо болта рассматривают винт, откройте раздел Винты только после уточнения конструкции соединения. Названия крепёжных изделий не являются взаимозаменяемыми обозначениями для заказа. Точно так же не следует подбирать болт по гайке как по единственному образцу: гайка помогает проверить параметры ответной резьбы, но не определяет длину, головку и прочность болта. Подробности по её исполнению приведены в статье Гайка диаметры резьбы и варианты исполнения.

Когда исходных данных мало, формулируйте запрос без неподтверждённых характеристик. Например, передайте имеющееся обозначение, приложите чертёж или фотографии и перечислите измеренные параметры; отдельно укажите, что требуется проверить. Это позволяет обсуждать конкретное изделие, а не предполагать его характеристики по изображению. В представленном списке насчитывается 60 товарных позиций, но количество позиций само по себе не гарантирует наличия аналога для любого соединения.

Проверка перед установкой

Получив крепёж, сверьте его с заказом и исходными требованиями до сборки. Проверьте обозначение, размеры, состояние резьбы и те характеристики, которые указаны для соединения в документации. Убедитесь, что ответная резьба и посадочные поверхности не имеют повреждений, мешающих установке. Если болт приходится затягивать с заметным сопротивлением уже при начальном вворачивании, не используйте усилие как способ преодолеть возможное несоответствие резьбы.

После проверки совместимости устанавливайте изделие в порядке, предусмотренном документацией на узел. Не переносите условия затяжки с другого соединения только потому, что болты похожи. Если одновременно меняется гайка, её параметры также нужно сверить; материал и прочность одного элемента не отменяют требований к другому. Когда вместо болта по документации предусмотрена шпилька, порядок подбора будет иным — об этом статья Замена шпильки: передняя и задняя, выбор и установка.

Частые вопросы

Как подобрать размер болта для замены?

Сверьте диаметр и шаг резьбы, общую длину, длину резьбового участка и форму головки с документацией или исправным образцом. Затем проверьте посадку в собранном соединении. Обозначение одного диаметра не описывает изделие полностью: болты с одинаковой резьбой могут различаться по длине и исполнению.

Можно ли заменить болт другим классом прочности?

Не считайте такой вариант допустимым без проверки требований к соединению. Если класс указан в документации, подбор ведут по этому требованию. Высокопрочные болты классов 10.9 и 12.9 представлены в каталоге, но наличие этих вариантов не означает, что между ними можно свободно выбирать для конкретного узла.

Как проверить ГОСТ при замене болта?

Найдите стандарт в чертеже, спецификации или другом документе на соединение и сопоставьте его с обозначением предлагаемого изделия. Затем проверьте размеры и исполнение. Совпадение диаметра резьбы не подтверждает соответствие стандарту и назначению крепежа.

Как выбрать материал фундаментного болта?

Используйте требования проекта, включая материал, исполнение и условия работы крепления. Для представленных фундаментных болтов указаны стали 35 и 09Г2С. Выбор между ними нельзя делать только по размеру резьбы или по внешнему виду демонтированного изделия.

Нужно ли менять гайку вместе с болтом?

Решение зависит от требований к соединению и состояния гайки. Проверьте её резьбу и совместимость с выбранным болтом; повреждённая ответная деталь может помешать правильной сборке. Если документация задаёт характеристики гайки, при подборе и проверке следуйте им.
