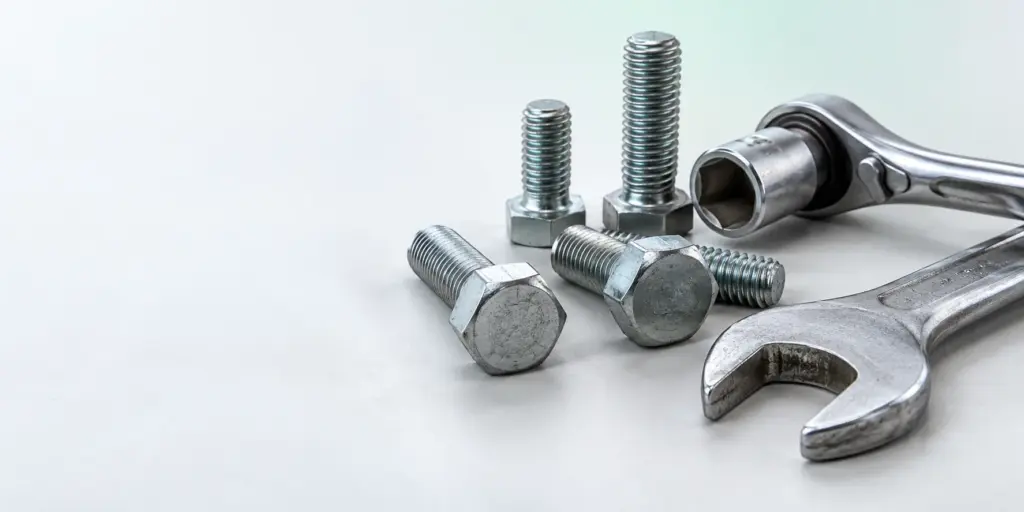

Болты: какие ключи подходят для разных размеров

На вопрос «болты какие ключи» нельзя ответить только обозначением резьбы: ключ подбирают по форме и размеру головки болта либо по гайке, которую предстоит вращать. Измерьте расстояние между противоположными гранями, проверьте посадку инструмента и только после этого приступайте к затяжке. Для изделий из одной размерной группы резьбы не стоит назначать ключ без проверки конкретного исполнения.

Уточнить подбор крепежа

Что означает размер болта при подборе ключа

В обозначении болта размер резьбы и размер под ключ описывают разные части изделия. Резьба нужна для выбора ответной детали и оценки совместимости соединения. Ключ взаимодействует с головкой, гайкой или предусмотренным в конструкции приводом. Поэтому запись с буквой М помогает понять, какой крепёж рассматривается, но сама по себе не сообщает, какой зев должен быть у рожкового ключа или какая головка потребуется для торцевого инструмента.

Практическая ошибка при заказе выглядит так: в заявке указан только диаметр резьбы, а монтажники заранее готовят инструмент по привычному для них сочетанию размеров. Когда партия поступает на объект, оказывается, что головка отличается по исполнению либо затяжка ведётся через гайку, а не через головку болта. Результат — остановка работы для повторного подбора. Избежать её проще на этапе заявки: указать, за какую часть соединения будут вращать крепёж, и приложить размер этой части или чертёж.

Если болт уже находится в руках, начните с осмотра. У наружной шестигранной головки измеряют расстояние между противоположными плоскими гранями, не ориентируясь на расстояние между углами. У гайки измерение выполняют таким же способом. Если привод расположен внутри головки либо имеет другую форму, обычное измерение наружных граней не решает задачу: нужен инструмент под конкретную геометрию привода. При повреждённых гранях полученное значение также следует перепроверить по неповреждённому изделию или документации партии.

Таблица по представленным болтам

Ниже приведены сведения об ассортименте, которые помогают определить, с какой группой изделий ведётся работа. Это не таблица готовых размеров зева: таких значений в исходных данных нет. Разделять размер резьбы и размер инструмента важно особенно при подборе под уже смонтированный узел, где головка может быть недоступна, а рабочей частью становится гайка.

Таблица показывает границы представленных размерных групп, но не заменяет спецификацию отдельной позиции. Класс прочности высокопрочного болта описывает не геометрию захвата ключом. Марка стали фундаментного болта также не является указанием на размер инструмента. Даже если известны нормативный документ и резьба, перед монтажом необходимо установить, какая именно деталь будет затягиваться и есть ли к ней свободный доступ.

В разделе Болты представлено 40 товарных позиций. При выборе позиции полезно сверять не только обозначение резьбы, но и полное описание изделия. Если в рабочей документации уже указан требуемый размер под ключ, его нужно сопоставить с выбранным исполнением. Если такого указания нет, не следует заполнять пробел предположением: запросите сведения по позиции или выполните измерение образца.

Как выбрать ключ по форме и размеру головки

Начните с определения рабочей части соединения. Для болта с наружной головкой это может быть сама головка, но при иной схеме сборки вращают гайку, удерживая болт от проворачивания. В таком случае для узла могут потребоваться два инструмента, и их подбор выполняют отдельно. Один инструмент удерживает доступную головку, второй работает с гайкой. Их размеры не нужно считать одинаковыми без проверки.

Затем установите геометрию захвата. Для наружных плоских граней подходят инструменты с соответствующим профилем; выбор между рожковым, накидным и торцевым исполнением зависит от доступа к соединению. Если пространство вокруг головки ограничено, массивный инструмент может не войти в рабочую зону, даже когда его номинальный размер подобран верно. Если рядом с крепежом есть препятствия, заранее проверьте, удаётся ли надеть инструмент до начала затяжки и остаётся ли место для рабочего движения.

Измерять следует очищенную поверхность. Налипшие загрязнения, покрытие с заметным наплывом и повреждения граней мешают оценить действительный размер. Измерительный инструмент ставят на противоположные плоские грани без перекоса. После измерения выбранный ключ примеряют: он должен садиться на рабочую часть без принудительного забивания. Заметный люфт — повод остановиться и проверить измерение, а не компенсировать несовпадение большим усилием.

Отдельно проверьте глубину посадки. Ключ, который касается только края головки или гайки, не обеспечивает нормальный контакт с гранями. Причина может быть не в размере зева, а в соседних деталях, недостаточном вылете инструмента или неудобном положении соединения. Для закупки инструмента по перечню крепежа одной графы с резьбой недостаточно: нужны сведения о рабочей геометрии и условиях доступа на месте монтажа.

Выбор между рожковым, накидным и торцевым инструментом

Рожковый ключ удобен там, где инструмент нельзя надеть сверху, но особенно чувствителен к неполному контакту с гранями. Накидной ключ охватывает рабочую часть иначе и требует пространства для надевания. Торцевая головка подходит, когда к крепежу можно подойти вдоль его оси и хватает места для самой головки и приводного инструмента. Эти различия относятся к способу доступа, а не заменяют определение размера под ключ.

При составлении заявки для монтажной бригады полезно описать не только тип инструмента, но и препятствия вокруг узла: доступ сверху, доступ сбоку, возможность удерживать ответную деталь. Такое описание позволяет проверить применимость инструмента до выезда. Если сведений об установленном крепеже нет, рабочий порядок остаётся прежним: осмотр, измерение, пробная посадка и лишь затем затяжка. Подбирать инструмент усилием, ориентируясь на то, что он почти подошёл, нельзя.

Примеры подбора для разных соединений

Пример с высокопрочным болтом начинается с проверки его обозначения. Из доступных сведений известно, что высокопрочные болты представлены по ГОСТ Р 52644-2006 в диапазоне М16–М48 и доступны в классах прочности 10.9 и 12.9. Эти данные позволяют отнести изделие к группе каталога, но не дают готового размера ключа для каждого болта. Следующий шаг — определить исполнение головки выбранной позиции. Если затяжка идёт через гайку, отдельно установить её наружный размер под инструмент.

Предположим, в монтажной ведомости указан болт из этой группы, а в графе инструмента стоит прочерк. Неверный порядок — подобрать ключ по одному лишь обозначению М и распространить выбор на всю партию. Рабочий порядок — получить образец или размерный чертёж, определить рабочие грани и проверить инструмент на фактическом изделии. После этого в ведомости можно закрепить результат для конкретной поставляемой позиции. При изменении исполнения или замене комплектующих запись требуется проверить снова.

Для фундаментного болта задача часто формулируется иначе: нужно выбрать инструмент для закрепления установленного элемента. Известны ГОСТ 24379.1-2012, диапазон М12–М140 и применяемые стали 35 и 09Г2С. Но тип стали не подсказывает размер ключа. Сначала осматривают доступную часть собранного соединения. Если работа выполняется по гайке, измеряют её наружные грани; если конструкция узла предусматривает иной способ удержания, инструмент подбирают под этот способ.

Рассмотрим ситуацию, когда фундаментный болт уже установлен, а доступ к гайке ограничен соседней деталью. Измерение может показать подходящий размер инструмента, но стандартная торцевая головка физически не разместится в узле. Тогда уточняют доступное направление работы и выбирают форму ключа, которая позволяет надеть его без перекоса. Так решаются две отдельные задачи: соответствие рабочих граней и возможность приложить инструмент в реальном монтажном положении.

Ещё один случай — болт и гайка получены разными поставками. Обозначение резьбы помогает проверить их совместимость как элементов соединения, но не устанавливает одинаковый размер наружных граней. Если при сборке требуется удерживать головку и вращать гайку, измеряют обе детали. В перечне инструмента отражают оба результата. Это точнее, чем указывать один ключ на весь узел и затем искать второй непосредственно во время работы.

Перед заказом сопутствующего крепежа можно посмотреть раздел Анкеры, но переносить размеры инструмента с одного вида изделия на другой без измерения не следует. Название группы в каталоге помогает найти товар, а не определяет геометрию каждой рабочей части. Для любой новой позиции сохраняется тот же принцип: сначала выяснить, за что инструмент будет держаться, затем сверить размер и проверить доступ.

Запросить данные по позиции

Как оформить заявку без ошибки в инструменте

В заявке на болты разделяйте сведения о крепеже и сведения об инструменте. Для изделия укажите известное обозначение, требуемое исполнение и нормативный документ, если он задан проектом. Для подбора ключа укажите рабочую деталь соединения: головку болта, гайку либо другой предусмотренный привод. Если размер под ключ уже установлен измерением или чертежом, передайте его отдельно от размера резьбы. Такое разделение не позволяет принять одно значение за другое.

Если закупается комплект для конкретного объекта, уточните последовательность сборки. В одном положении удобно вращать головку, в другом доступна только гайка. Возможность удерживать ответную часть также зависит от окружающих конструкций. Чертёж узла или фотография установленного образца помогают поставщику понять вопрос точнее, чем формулировка «нужен ключ под болт». При отсутствии таких материалов следует прямо указать, что размер рабочей части требует подтверждения.

Не смешивайте подбор ключа с расчётом массы поставки. Для массы комплекта учитываются свои исходные данные; они не определяют геометрию инструмента. Порядок работы с этой задачей описан в материале Вес болтов по ГОСТ: расчёт массы комплектов. При закупке обе проверки могут понадобиться одновременно, но результат одной из них нельзя подставлять вместо результата другой.

Если в соединении используется гайка и её обозначение вызывает вопросы, сначала разберитесь с резьбой и самой деталью. Этому посвящена статья Диаметр гайки: как определить размер по резьбе и ГОСТ. Затем отдельно проверьте наружные грани гайки под инструмент. Диаметр резьбы и размер наружного захвата остаются разными параметрами даже тогда, когда речь идёт об одной детали.

Проверка перед монтажом

Перед началом работ сверьте полученный крепёж с заявкой и проверьте инструмент на образце из поставки. Ключ должен полностью садиться на доступную рабочую часть. Осмотрите грани: повреждения затрудняют надёжный захват и могут создать ложное впечатление, что подобран неверный размер. Если инструмент не садится, не начинайте затяжку с неполным контактом. Сначала очистите деталь и проверьте её измерение повторно.

Для повторяющихся соединений удобно сделать контрольную запись по конкретной позиции: какое изделие поступило, какая часть узла вращается, каким инструментом удалось работать и какие ограничения есть по доступу. Такая запись полезнее общего списка соответствия резьбы и ключа, поскольку привязана к фактическому комплекту. При поступлении другой позиции запись не следует применять автоматически: сначала сравните рабочую геометрию и условия установки.

Если инструмент свободно качается на гранях, проверьте, верно ли определена рабочая часть, не повреждена ли она и не перепутан ли ключ. Если инструмент входит только с усилием, также остановитесь: причиной может быть загрязнение, перекос или неверный выбор. Цель проверки — не добиться посадки любой ценой, а убедиться, что инструмент соответствует изделию и может передавать усилие через предназначенные для этого поверхности.

Итоговый порядок прост: обозначение резьбы используют для идентификации крепежа, размер головки или гайки — для выбора ключа, а осмотр узла — для выбора его формы. По данным каталога можно определить представленные группы болтов и их характеристики, но назначать конкретный размер зева без геометрии рабочей части нельзя. Если сведений для измерения нет, уточните исполнение до заказа инструмента и до начала монтажа.

Частые вопросы

Какой ключ нужен для болта М16?

М16 обозначает резьбу и не даёт самостоятельного ответа о размере ключа. Измерьте противоположные грани головки конкретного болта либо гайки, если затяжка выполняется через неё.

Можно ли определить ключ только по диаметру резьбы?

Нет, для надёжного выбора нужны форма и размер рабочей части. Одинаковое назначение резьбы в заявке не освобождает от проверки исполнения поставляемого крепежа.

Как выбрать ключ для высокопрочного болта?

Определите, что именно будет вращаться, измерьте доступные грани и проверьте посадку ключа. Указанный класс прочности относится к болту, но сам по себе не задаёт размер инструмента.

Каким ключом затягивать фундаментный болт?

Ориентируйтесь на часть конкретного узла, доступную для затяжки, обычно проверяя геометрию гайки при работе через неё. Помимо размера оцените, можно ли надеть выбранный инструмент в месте установки.

Что делать, если ключ не садится на головку?

Не прикладывайте усилие через неподходящий инструмент. Очистите и осмотрите головку, повторите измерение по целым граням и проверьте, соответствует ли выбранный ключ её форме.
