Толщина шайбы: как определить по типу и ГОСТу

Толщина шайбы определяется её типом, исполнением и размером по применимому ГОСТу: универсального значения для всех шайб нет. Чтобы найти нужную величину, сначала уточните обозначение изделия, затем проверьте размерную таблицу стандарта или данные поставщика.

Уточнить толщину и наличие

Что считать толщиной шайбы

Для плоской шайбы под толщиной обычно понимают расстояние между её двумя основными плоскими поверхностями. Это размер самого изделия, а не высота всего крепёжного соединения после сборки. Если шайба имеет выступы, зубья или фасонный профиль, одного слова «толщина» для заказа может оказаться недостаточно: нужно уточнить, какую часть изделия требуется измерить и с каким параметром её сравнивают.

Различие важно при подборе крепежа под ограниченное пространство. Заказчику может быть нужна толщина металлической части шайбы, чтобы проверить обозначение изделия. В другой ситуации его интересует, сколько места шайба займёт между сопрягаемыми деталями. Для плоского изделия эти вопросы близки по смыслу, но для шайбы с зубьями либо выраженным профилем ответ может зависеть от положения детали при установке. Поэтому в заявке лучше указать назначение проверяемого размера: сверка со стандартом, контроль поставки или оценка высоты сборки.

Не следует определять толщину только по фотографии или по привычному названию шайбы. На изображении трудно оценить профиль, а одинаковое общее название не заменяет полное обозначение. Начните с типа изделия, затем выясните стандарт и исполнение, если оно предусмотрено в позиции. Такой порядок помогает не сравнивать между собой параметры разных изделий и не запрашивать у поставщика величину, которая не характеризует выбранную шайбу.

Толщина шайбы по ГОСТу: порядок проверки

ГОСТ нужен для идентификации изделия и проверки его размерных характеристик. Однако номер стандарта сам по себе ещё не даёт толщину конкретной шайбы. В пределах одного типа могут поставляться изделия разных размеров, поэтому для поиска значения требуется полное обозначение позиции. Если в исходном запросе указано только «шайба по ГОСТу», сначала уточняют тип и размер, а уже после обращаются к размерным данным.

Плоские шайбы в рассматриваемом ассортименте представлены по ГОСТ 11371-78, исполнение 1. Указание исполнения здесь существенно: при запросе лучше сохранять его вместе с номером стандарта, а не оставлять в переписке только слово «плоская». Для такой шайбы толщину проверяют применительно к выбранному размеру. Переносить значение, найденное для другой позиции, на всю группу плоских шайб нельзя.

Для стопорных шайб с наружными зубьями указаны ГОСТ 10464-81 и ГОСТ 10463-81. Это отдельные обозначения, которые не стоит смешивать при поиске размеров или оформлении заказа. Конические шайбы указаны по ГОСТ 13439-68, сферические — по ГОСТ 13438-68. Поскольку форма последних отличается от плоской, перед сравнением параметров нужно понять, относится ли требуемая величина к материалу шайбы или к её профилю.

Практический способ проверки состоит из последовательных действий: прочитать полное обозначение в спецификации, сопоставить его с нужной группой шайб, найти размерные данные именно для этой группы и проверить, как назван искомый параметр. Если обозначение неполное или термин в чертеже допускает разные трактовки, запросите уточнение до закупки. По одному номеру ГОСТа без размера и типа не следует назначать точную толщину в заявке.

Таблица показывает, с какого обозначения начинать поиск, но не подменяет размерные таблицы стандартов. Числовое значение нужно брать из данных на конкретное изделие. Если в документах указана величина без пояснения, какая именно поверхность или часть профиля измеряется, согласуйте способ проверки с поставщиком до размещения заказа.

Как тип изделия влияет на выбор

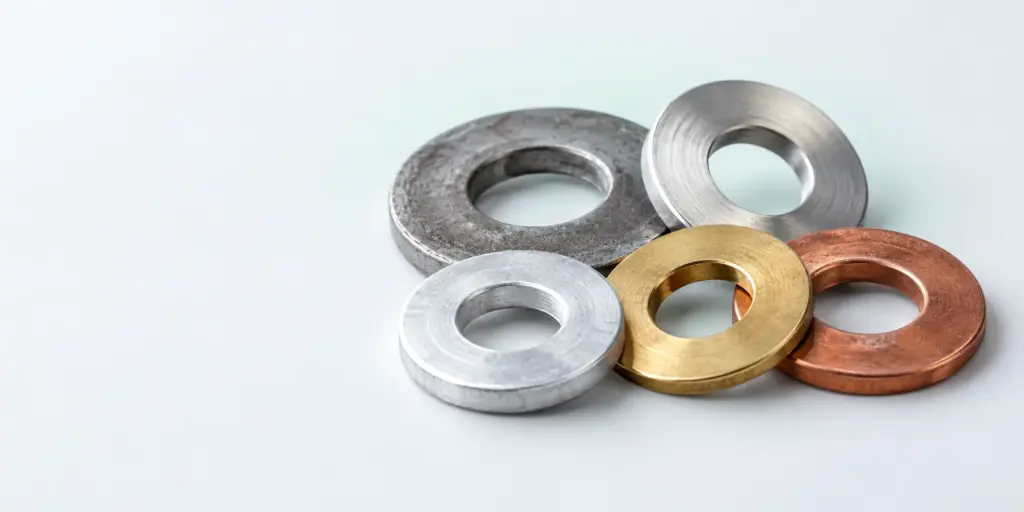

Плоскую шайбу удобно проверять по её ровной части. Для этой группы в каталоге указаны варианты из стали, нержавеющей стали, оцинкованной стали, алюминия, латуни и меди. Материал следует указывать отдельно от размера и толщины: он описывает исполнение требуемой позиции, но не позволяет установить её толщину без обращения к обозначению и размерным данным. Например, запрос «шайба из стали» не сообщает поставщику, какой именно размер нужно подобрать.

У стопорной шайбы с наружными зубьями есть элементы, выходящие за пределы ровного участка. Поэтому при контроле важно не принять выступающую часть за толщину основного материала. Если задача связана с размещением шайбы в ограниченном пространстве, сообщите об этом отдельно: габарит изделия в свободном состоянии и толщина его основы отвечают на разные вопросы. При подборе также проверьте, какой из двух указанных ГОСТов требуется по документации на узел.

Коническую и сферическую шайбы нельзя оценивать по той же схеме, что простую плоскую деталь. Их профиль влияет на положение контактных поверхностей и на то, как изделие занимает место в собранном узле. В запросе о таких шайбах полезно прямо назвать нужный параметр: толщину материала, высоту свободной детали или ограничение по месту установки. Без этого поставщик может подобрать изделие по верному ГОСТу, но ответить не на тот размерный вопрос.

Раздел Шайбы помогает начать поиск с нужной группы изделий. Если шайба подбирается вместе с крепежом, сопоставляйте позиции по документации на соединение, а не только по внешнему виду. В разделе Болты можно проверить соседнюю категорию закупки, но параметры болта не заменяют обозначение самой шайбы.

Запросить подбор шайбы

Как измерить шайбу для сверки

Измерение полезно, когда нужно проверить полученную партию, сопоставить образец с документами или уточнить неизвестную позицию. Сначала осмотрите изделие: определите, плоское оно или фасонное, есть ли зубья, деформация и заметные повреждения кромок. Затем найдите участок, соответствующий проверяемому параметру. Измерение случайной точки у края может дать значение, которое нельзя корректно сравнить с размерными данными.

Плоскую шайбу измеряют на ровном участке между отверстием и наружным краем. Измерительный инструмент должен опираться на основные поверхности, а не на заусенец, загрязнение или местное повреждение. Если результат в разных точках заметно отличается, не выбирайте удобное значение произвольно. Проверьте состояние шайбы и повторите измерение на других участках. Для вывода о соответствии важны также документы на изделие и правила контроля, применимые к конкретной поставке.

У стопорной шайбы с наружными зубьями заранее определите, что именно контролируете. При проверке толщины материала измеряют доступную ровную часть, если она позволяет это сделать корректно. Когда нужно понять, поместится ли изделие в узле до затяжки, интерес может представлять его общий свободный габарит. Эти результаты нельзя подписывать одним и тем же словом без пояснения: иначе замер образца создаст ложное расхождение со спецификацией.

Для конической или сферической шайбы важно не пытаться одним замером заменить описание всего профиля. Толщина в выбранной точке и общая высота детали могут различаться по смыслу. Укажите в записи о контроле, где приложен инструмент и какую величину вы получили. Если требуется подтвердить соответствие конкретному ГОСТу, сравнивайте результат только с параметром, предусмотренным для этого обозначения. При отсутствии уверенности лучше передать поставщику чертёж или описание задачи, чем фиксировать предположительное значение как нормативное.

Как выбрать шайбу под задачу

Начните не с поиска минимальной или максимальной толщины, а с определения функции шайбы в соединении. Установите, какой тип предусмотрен проектом либо действующей спецификацией: плоский, стопорный с наружными зубьями, конический или сферический. Замена одного типа другим только потому, что их размеры на первый взгляд близки, не обеспечивает соответствия исходному решению. Если тип неизвестен, приложите к запросу имеющееся обозначение, чертёж или фотографию образца и отдельно отметьте, какие сведения требуют проверки.

Далее уточните ГОСТ. Для плоской шайбы из приведённого ассортимента это ГОСТ 11371-78, исполнение 1; для стопорной с наружными зубьями нужно выбрать указанное в документах обозначение — ГОСТ 10464-81 или ГОСТ 10463-81. Коническая и сферическая шайбы относятся к своим отдельным стандартам. После этого проверьте размер конкретной позиции и найдите для него требуемую толщину. Такая последовательность надёжнее, чем подбор по примерному наружному диаметру на фотографии.

Материал указывайте там, где он имеет значение для заказа. Для плоских шайб в перечне присутствуют сталь, нержавеющая сталь, оцинкованная сталь, алюминий, латунь и медь. Не заменяйте обозначение материала словом «обычная», если в спецификации предусмотрен определённый вариант. При этом не выводите толщину из материала: состав заявки должен отдельно описывать тип, стандарт, исполнение, размер и необходимое исполнение по материалу.

Последний шаг — сверить требование с условиями сборки. Если критично, сколько места шайба займёт после установки, сообщите поставщику именно об этом ограничении. Если требуется соответствие чертежу, передайте размерное обозначение и поясните, какой параметр нужно подтвердить. Для сопутствующего крепежа полезна статья Классы винтов: прочность, точность и ГОСТ. Она помогает рассматривать крепёж как отдельную позицию спецификации, не смешивая его характеристики с характеристиками шайбы.

Ошибки в заявке и при сверке

Первая распространённая ошибка — запросить толщину без типа шайбы. Для плоского изделия вопрос обычно относится к размеру между основными поверхностями, а для зубчатого или фасонного может требовать уточнения. Исправление простое: укажите тип и цель проверки. Тогда поставщик сможет ответить по подходящему параметру, а закупка не получит формально точное, но бесполезное для сборки значение.

Вторая ошибка — оставить только номер ГОСТа и не указать размер или исполнение. Стандарт определяет группу и порядок обозначения изделия, но конкретная позиция определяется более полным набором признаков. Особенно внимательно переносите в заявку исполнение 1 для плоской шайбы по ГОСТ 11371-78, если именно такое изделие требуется. Для стопорной шайбы с наружными зубьями проверьте, какой из указанных стандартов записан в исходной документации.

Третья ошибка — принимать размер образца за нормативное значение без проверки происхождения изделия. Образец может иметь повреждённую кромку, деформацию либо неполное обозначение. Замер помогает сузить поиск, но сам по себе не доказывает принадлежность к нужному ГОСТу. Запишите результаты и условия измерения, затем сопоставьте их с документами на поставку и размерными данными соответствующей позиции.

Наконец, не стоит объединять характеристики всех элементов соединения в одну строку заявки. Шайба, болт и гайка выполняют разные задачи, и каждому изделию требуется собственное обозначение. Если параллельно подбираете инструмент для сборки, материал Какой ключ под какую гайку: подбор и исключения относится к выбору ключа и не заменяет проверку размеров шайбы.

Какие данные передать поставщику

Для предметного ответа соберите сведения в одну заявку. Укажите тип шайбы, обозначение ГОСТа, исполнение, если оно предусмотрено для выбранной позиции, и требуемый размер. Добавьте материал, когда он задан спецификацией. Если точная толщина уже установлена по документам, приведите её вместе с источником требования. Если значение ещё нужно определить, так и напишите: требуется проверить толщину для указанного обозначения.

Отдельно сформулируйте причину запроса. При проверке поставки поставщику понадобятся данные о полученной позиции и о том, какой параметр вызвал сомнение. При подборе под ограниченное пространство важно знать, что проверяется: толщина плоской шайбы, выступающий элемент стопорной либо общий профиль фасонной. При замене отсутствующей позиции сначала уточните допустимость замены по документации на узел; сходство отдельных размеров само по себе не подтверждает взаимозаменяемость.

Если у вас есть только образец, приложите его описание и результаты измерений, но не выдавайте предварительное определение ГОСТа за подтверждённое. Фотография может помочь установить тип, однако точный размер лучше сверять по измерениям и документам. Чем яснее разделены известные характеристики и вопросы на проверку, тем меньше риск получить предложение на похожую, но неподходящую шайбу.

Частые вопросы

Как определить толщину шайбы по ГОСТу?

Установите тип изделия, точное обозначение стандарта, исполнение при его наличии и размер. Затем найдите соответствующий параметр в размерных данных именно этой позиции. Один номер ГОСТа без размера не позволяет уверенно назвать толщину.

Одинакова ли толщина плоской и стопорной шайбы?

Считать их одинаковыми по толщине нельзя. У плоской шайбы проверяют расстояние между основными поверхностями, а у стопорной с наружными зубьями дополнительно учитывают элементы её формы. Значения сравнивают только после уточнения того, какой параметр требуется.

Как измерить толщину плоской шайбы?

Измерьте расстояние между основными поверхностями на ровном участке изделия. Не опирайте инструмент на заусенцы и повреждённые места; полученное значение сопоставьте с обозначением и документами на конкретную шайбу.

Что учитывать при выборе толщины конической или сферической шайбы?

Сначала уточните, нужна ли толщина материала в определённом месте или общая высота профиля. Это разные характеристики. Для проверки по ГОСТу используйте обозначение соответствующей конической либо сферической шайбы и её размер.

Достаточно ли указать ГОСТ при заказе шайбы?

Нет. Укажите также тип, размер, исполнение при его наличии и требуемый материал. Если толщина неизвестна, попросите проверить её для полной позиции, а не для стандарта в целом.

Итог для закупки

Толщину проверяют не для слова «шайба», а для конкретного изделия с установленными типом, ГОСТом и размером. Для плоской шайбы ориентируются на её основные поверхности; для стопорной, конической и сферической уточняют, какой параметр формы нужен при подборе. Перед заказом сверьте полное обозначение с документацией и отдельно сообщите, если важен габарит шайбы в узле.
