Штифт ГОСТ: виды, размеры и ГОСТ 24296-93

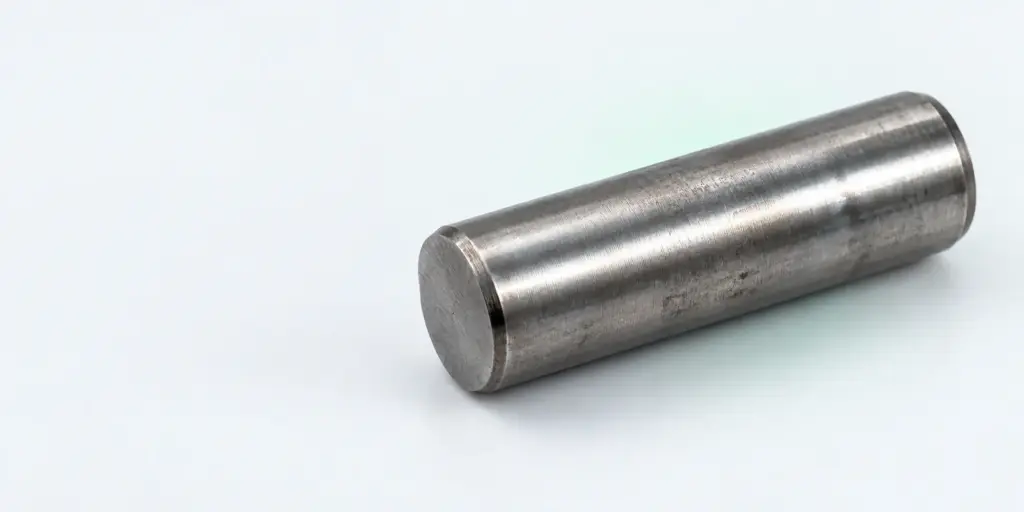

Штифт ГОСТ 24296-93 — это цилиндрический закалённый штифт из стали без покрытия. В каталоге доступны 15 размеров таких изделий с диаметрами от 1 до 25 мм; кроме них, в разделе есть варианты DIN и ISO для других конструктивных исполнений.

Запросить подбор штифта

Штифт ГОСТ: что представлено в каталоге

Штифт применяют как деталь позиционирования, фиксации или соединения элементов. При выборе важны не только диаметр и длина, но и конструкция изделия, наличие внутренней резьбы, принадлежность к стандарту, состояние поверхности и способ установки. В каталоге Feromix разделённые по исполнению позиции позволяют начать подбор с технической задачи, а затем проверить конкретный типоразмер.

Основная группа — цилиндрические закалённые штифты по ГОСТ 24296-93. Для неё указаны сталь без покрытия и диапазон диаметров от 1 до 25 мм. Всего в этой группе 15 размеров. Если требуется не гладкая цилиндрическая деталь, а изделие с внутренней резьбой, в разделе есть цилиндрические штифты DIN 7979 с размерами 4–25 мм.

Отдельно представлены конические штифты DIN 7978 и DIN 7977. Ещё один вариант исполнения — пружинный штифт ISO 8752. Таким образом, общий список раздела включает 40 товарных позиций, а поиск можно вести по форме, стандарту и назначению.

Перейти к полному ассортименту можно в разделе Штифты. Для сопоставления с другими крепёжными изделиями доступны также категории Анкеры и Болты.

Цилиндрический штифт: конструкция и область применения

Цилиндрическое исполнение имеет постоянную форму по длине рабочей части. Такая геометрия удобна, когда требуется установить деталь в отверстие и сохранить заданное взаимное положение соединяемых элементов. На практике штифт выбирают не как универсальную замену болту, а как отдельный элемент для фиксации или точного позиционирования.

Гладкое исполнение по ГОСТ 24296-93 отличается от варианта DIN 7979 с внутренней резьбой. У последнего резьбовая часть является конструктивной особенностью, которую нужно учитывать при установке и демонтаже. Сопоставлять такие изделия только по диаметру недостаточно: одинаковое обозначение размера не означает одинаковую конструкцию и одинаковый способ работы в узле.

Конические штифты DIN 7978 и DIN 7977 относятся к другой группе по форме. Их нельзя автоматически заменять цилиндрическими изделиями, если в конструкции предусмотрено иное отверстие или иной порядок монтажа. Пружинный штифт ISO 8752 также следует рассматривать отдельно, поскольку это самостоятельное исполнение, отличающееся от гладкого закалённого цилиндрического штифта.

При подготовке заявки полезно сразу указать, нужен ли гладкий цилиндрический штифт, изделие с внутренней резьбой, конический или пружинный вариант. Это сокращает число уточнений и помогает избежать подбора по одному признаку. Если задача связана с болтовым соединением, характеристики штифта нельзя переносить на болты: это разные группы крепежа.

Размеры и стандарт ГОСТ 24296-93

В каталоге цилиндрические закалённые штифты по ГОСТ 24296-93 представлены в 15 размерах. Диапазон диаметров — от 1 до 25 мм. Эти данные позволяют определить общие границы выбора, но для заказа необходимо сверить конкретную позицию и её полное обозначение в карточке товара.

Таблица показывает границы доступной информации, а не заменяет проверку карточки товара. По коническим и пружинным изделиям в переданных данных нет размерного диапазона, поэтому его следует уточнять по конкретной позиции. То же относится к длине, допускам и другим параметрам, если они не указаны в карточке или запросе поставщику.

Важно различать размерный ряд и количество товаров. Для изделий по ГОСТ 24296-93 указано 15 размеров, а всего в разделе — 40 товарных позиций. В общее число входят цилиндрические, конические и пружинные исполнения, поэтому количество позиций нельзя использовать как число размеров одного стандарта.

Сам стандарт в данном материале рассматривается в пределах подтверждённых сведений о каталоге: тип изделия, материал без покрытия и доступный диапазон диаметров. Дополнительные технические параметры нельзя достоверно определить только по названию ГОСТ. Их проверяют перед заказом отдельно.

Материал, покрытие и маркировка

Штифты по ГОСТ 24296-93 в каталоге изготовлены из стали без покрытия. Это означает, что в заявке не следует указывать оцинкованное, никелированное или иное покрытие как характеристику данной группы: в переданных сведениях подтверждено именно исполнение без покрытия.

Слово «закалённый» относится к цилиндрическим изделиям по ГОСТ 24296-93. Оно не должно автоматически переноситься на все позиции раздела. В каталоге одновременно есть изделия DIN 7979 с внутренней резьбой, конические штифты DIN 7978 и DIN 7977, а также пружинный штифт ISO 8752. Для каждой группы нужно ориентироваться на собственное обозначение и описание.

При оформлении заявки полезно передавать поставщику полное сочетание признаков: стандарт, тип формы, нужный размер и требуемое количество. Формулировка «цилиндрический закалённый штифт по ГОСТ 24296-93» информативнее, чем общий запрос «крепёжный штифт». Если нужен вариант с внутренней резьбой, это также необходимо указать отдельно.

Не стоит заменять сведения о стандарте ссылкой на предполагаемую марку стали или на предполагаемое покрытие. Такие данные должны быть подтверждены карточкой товара или документами на конкретную поставку. В рамках представленного ассортимента достоверно указано только то, что изделия по ГОСТ 24296-93 выполнены из стали без покрытия.

ГОСТ, DIN и ISO: как различать изделия

ГОСТ 24296-93, DIN 7979, DIN 7978, DIN 7977 и ISO 8752 — это обозначения разных стандартов, которые используются для разных групп товаров раздела. Само наличие номера стандарта не говорит о полной взаимозаменяемости изделий. Сначала определяют форму и конструкцию, затем сопоставляют размер и условия монтажа.

Цилиндрические закалённые штифты по ГОСТ 24296-93 следует отделять от цилиндрических штифтов DIN 7979 с внутренней резьбой. Конические варианты DIN 7978 и DIN 7977 относятся к иной форме. Пружинный вариант ISO 8752 также выделен в отдельную группу. Поэтому при замене изделия одного стандарта изделием другого нужно подтвердить соответствие по рабочей документации, отверстию и способу установки.

Практический порядок сравнения можно представить так:

1. Определить, нужен ли цилиндрический, конический или пружинный штифт.
2. Проверить, требуется ли внутренняя резьба.
3. Зафиксировать стандарт, указанный в документации на узел.
4. Сопоставить размер с доступным рядом конкретной группы.
5. Уточнить материал, покрытие и остальные параметры по карточке товара.

Если в документации указан ГОСТ 24296-93, базовым вариантом поиска будут цилиндрические закалённые изделия из стали без покрытия. Если указан DIN или ISO, не следует подменять его изделием по ГОСТ без отдельной проверки. Для соседних задач по крепежу можно посмотреть статью Чем отличаются саморезы: головки, наконечники и материалы, но характеристики саморезов не переносятся на штифты.

Как выбрать штифт для узла

Выбор начинают с функции детали. Если требуется цилиндрический закалённый элемент без покрытия, проверяют позиции по ГОСТ 24296-93. Если конструкция предусматривает внутреннюю резьбу, рассматривают DIN 7979. Для конического исполнения в каталоге есть DIN 7978 и DIN 7977, а для пружинного — ISO 8752.

Следующий шаг — проверка диаметра. Для группы ГОСТ 24296-93 доступны размеры от 1 до 25 мм, всего 15 размеров. При этом нельзя выбирать диаметр только по внешнему виду или по близкому значению. Он должен соответствовать отверстию и требованиям сборочного узла, указанным в проектной документации.

Третий шаг — проверка способа монтажа. Гладкий цилиндрический штифт, изделие с внутренней резьбой, конический и пружинный варианты требуют разного подхода. Если исходная деталь имела резьбовую часть, замена гладким штифтом не будет равнозначной. Если в узле использовалась коническая форма, цилиндрическое изделие также нельзя считать прямой заменой.

Четвёртый шаг — контроль материала и покрытия. Для изделий по ГОСТ 24296-93 подтверждено стальное исполнение без покрытия. Если проект требует иных свойств поверхности, это следует вынести в отдельный запрос и не приписывать их стандартной позиции без подтверждения.

Пятый шаг — проверка количества. В разделе 40 товарных позиций, но это число объединяет разные стандарты и исполнения. В заявке лучше указывать не только количество, но и стандарт с размером. Например, формулировка должна содержать тип изделия, ГОСТ 24296-93 и нужный диаметр, если требуется именно эта группа.

Получить расчёт по выбранному размеру

Пример подбора и расчёта количества

Рассмотрим типовую процедуру без подстановки неподтверждённых размеров и нагрузок. В исходной заявке указано, что требуется цилиндрический закалённый штифт из стали без покрытия. Сначала фиксируют стандарт ГОСТ 24296-93, затем проверяют, входит ли необходимый диаметр в диапазон от 1 до 25 мм. После этого выбирают одну из 15 доступных размерных позиций.

Если в заявке требуется изделие с внутренней резьбой, исходный выбор меняется: рассматривают цилиндрические штифты DIN 7979, доступные в размерах 4–25 мм. Нельзя оформить такую заявку как позицию по ГОСТ 24296-93, поскольку речь идёт о другом конструктивном исполнении и другом стандарте.

Если задача предусматривает коническую форму, проверяют позиции DIN 7978 и DIN 7977. Если нужен пружинный вариант, рассматривают ISO 8752. В обоих случаях размер и прочие параметры уточняют по конкретной карточке, поскольку в исходных данных общий диапазон для этих групп не указан.

Количество можно рассчитать по простой схеме. Если на один узел требуется n штифтов, а количество узлов равно N, базовая потребность равна n × N. К полученному числу добавляют только тот резерв, который предусмотрен внутренними правилами закупки или проектом; конкретный процент в исходных данных не задан.

Например, при заявке на несколько узлов сначала определяют число штифтов на один узел, затем умножают его на количество узлов и отдельно проверяют, не смешаны ли в расчёте разные диаметры или стандарты. Цилиндрические изделия по ГОСТ 24296-93, DIN 7979 с внутренней резьбой и изделия ISO 8752 следует считать отдельными позициями даже при близком внешнем размере.

Для расчёта массы партии используют массу одного изделия из подтверждённых данных поставщика: масса партии равна массе единицы, умноженной на количество. Если масса единицы не указана, её нельзя вычислять по предполагаемой марке стали или по одному диаметру. В таком случае значение запрашивают по конкретной позиции. Дополнительный материал о расчёте массы крепежа есть в статье Вес саморезов: расчёт массы одного изделия и партии; приведённый там подход нужно применять к штифтам только при наличии исходных данных о массе.

Что проверить перед заказом

Перед отправкой заявки сверяют пять основных пунктов: стандарт, тип формы, размер, материал и количество. Для изделий по ГОСТ 24296-93 это будут цилиндрическое исполнение, закалка, сталь без покрытия и диаметр в диапазоне от 1 до 25 мм. Количество доступных размеров — 15, но конкретный выбор зависит от требований узла.

Если в заявке есть только слово «штифт», поставщику потребуется уточнить конструкцию. В каталоге одновременно представлены гладкие цилиндрические, цилиндрические с внутренней резьбой, конические и пружинные изделия. Указание стандарта помогает сузить поиск, но не отменяет проверку размера и формы.

При закупке для серийной сборки также проверяют, не объединены ли в одной заявке позиции с разными стандартами. Общее число товарных позиций раздела равно 40, однако это не означает, что все они взаимозаменяемы. Каждую строку заказа оформляют с отдельным обозначением, если отличаются стандарт, конструкция или размер.

Итоговую проверку проводят по карточке товара и согласованной технической документации. Если в исходных данных отсутствует длина, допуск, масса или иной параметр, его не следует восполнять предположением. Надёжнее запросить подтверждение по конкретной позиции до оформления заказа.

Частые вопросы

Что означает запрос «штифт ГОСТ»?

Для ассортимента Feromix это прежде всего цилиндрические закалённые штифты по ГОСТ 24296-93. Они изготовлены из стали без покрытия; доступны 15 размеров с диаметрами от 1 до 25 мм.

Какие размеры имеет штифт цилиндрический по ГОСТ?

В каталоге указан ряд из 15 размеров, диаметры — от 1 до 25 мм. Конкретный размер выбирают по требованиям узла и проверяют в карточке товара.

Что такое штифт закаленный по ГОСТ?

Так обозначается цилиндрическое изделие по ГОСТ 24296-93, изготовленное из стали и прошедшее закалку. Для этой группы указано исполнение без покрытия.

Какие бывают цилиндрические штифты по ГОСТ?

В разделе представлены цилиндрические закалённые штифты по ГОСТ 24296-93. Отдельно есть цилиндрические штифты DIN 7979 с внутренней резьбой, поэтому стандарт и конструкцию нужно указывать полностью.
