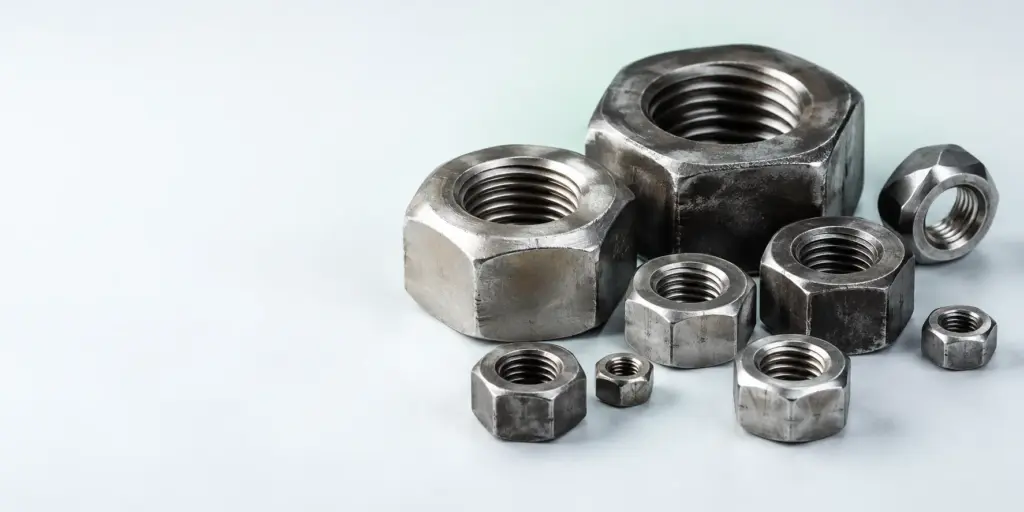

Какая резьба гайки: как определить размер и шаг

Какая резьба гайки, можно определить по двум основным параметрам: номинальному диаметру и шагу. Для подбора к болту эти параметры должны совпадать, иначе деталь не навинтится или соединение будет работать неправильно.

Запросить подбор крепежа

Какая резьба гайки: что нужно определить

Внутренняя резьба гайки представляет собой винтовую канавку внутри отверстия. При выборе крепежа важно установить не только общий размер детали, но и параметры этой канавки. В практической работе обычно проверяют диаметр, шаг, направление и состояние резьбы. Для стандартной пары «болт — гайка» главным условием остается совпадение резьбовых параметров.

Размер крепежа часто обозначают буквой M и числом. В каталоге соединительные гайки ART 88088 представлены в размерах М6, М8, М10, М12, М16 и М20. Такая запись указывает на номинальный размер резьбы, но сама по себе не заменяет проверку шага, если для соединения требуется мелкая резьба.

Шаг — это расстояние между соседними витками. Он определяет, насколько гайка перемещается по болту за один оборот. Если диаметр подходит, но шаг различается, гайка не будет нормально навинчиваться. Поэтому при отсутствии маркировки нельзя подбирать деталь только по внешнему виду или размеру под ключ.

Диаметр внутренней резьбы

Диаметр проверяют измерительным инструментом. При работе штангенциркулем учитывают, что измеряется не условное обозначение гайки, а фактическая геометрия отверстия и витков. Загрязнение, повреждение или остатки покрытия могут повлиять на результат, поэтому перед измерением деталь очищают.

Если рядом есть подходящий болт, его можно использовать как контрольную деталь. Гайка должна навинчиваться вручную без заметного заедания и люфта, а витки не должны срываться при легком вращении. Применять силу для проверки нельзя: при несовпадении шага можно повредить резьбу и на гайке, и на болте.

Шаг и тип резьбы

Определить шаг удобнее всего резьбовым шаблоном. Пластину инструмента прикладывают к виткам и находят положение, при котором зубья полностью совпадают с профилем. Если резьбомера нет, используют болт с известным размером и визуально сравнивают расстояние между витками, однако такой способ менее точен.

В каталоге есть гайки ГОСТ 5932-73 и ГОСТ 5918-73 с мелкой резьбой. Это означает, что при подборе таких изделий необходимо отдельно проверять соответствие шага болту. Нельзя заменять гайку с мелкой резьбой деталью того же диаметра, если шаг у нее другой.

При осмотре также проверяют направление резьбы. Для обычного соединения используется распространенный вариант навинчивания по часовой стрелке, но в конкретной конструкции может потребоваться другое исполнение. Если направление не совпадает, гайка не подойдет даже при одинаковых диаметре и шаге.

Как определить размер и шаг гайки

Проверку лучше выполнять последовательно. Такой порядок снижает риск ошибки, особенно когда в одной коробке находятся похожие изделия разных размеров. Сначала осматривают маркировку и состояние детали, затем проводят измерения и только после этого выполняют пробную сборку.

Проверка маркировки

Маркировка может содержать обозначение размера, информацию о стандарте или другие сведения об изделии. Если надпись читается, ее используют как исходные данные, но при сомнении подтверждают измерением. Следует учитывать, что на небольшой детали обозначение может отсутствовать или быть неразборчивым.

Для заказа полезно зафиксировать все найденные сведения: размер, наличие мелкой резьбы, материал, покрытие и конструктивное исполнение. Это особенно важно, если крепеж применяется в узле, где замена одной гайки на другую может изменить положение деталей или условия затяжки.

Измерение штангенциркулем

Штангенциркуль применяют для оценки диаметра и наружных размеров гайки. Измерительный инструмент устанавливают без перекоса и не сжимают деталь чрезмерно. Показания записывают, а затем сопоставляют с обозначениями доступных изделий. Округлять результат произвольно не следует: небольшая разница может быть следствием формы витков, загрязнения или износа.

Размер под ключ помогает отличать похожие гайки только в ограниченной степени. На него могут влиять форма, высота и конструктивное исполнение детали. Поэтому этот параметр используют как дополнительный признак, а не как единственное основание для заказа.

Определение шага резьбомером

Резьбомер состоит из пластин с профилями различного шага. К резьбе прикладывают одну пластину за другой, пока зубья не совпадут с впадинами и вершинами витков без просвета. При проверке инструмент должен располагаться ровно по оси отверстия.

Если полного совпадения нет, резьбомер нельзя считать подтверждением размера. Причинами могут быть загрязнение, повреждение первых витков или неправильный угол установки инструмента. В таком случае деталь очищают, повторяют проверку и сравнивают ее с болтом, который точно подходит к соединению.

Пробная установка на болт

Контрольный болт должен быть чистым и иметь исправную резьбу. Гайку наворачивают вручную на несколько витков. При правильном подборе вращение идет равномерно, без закусывания. Если требуется ключ уже в начале навинчивания, это признак несовпадения параметров или повреждения резьбы.

Не следует проверять совместимость затяжкой с усилием. Такой метод может создать ложное ощущение подходящего размера, одновременно повредив рабочие поверхности. После пробной установки осматривают витки и убеждаются, что гайка не перекашивается.

Как выбрать гайку под болт

Подбор начинают с болта, который уже установлен в конструкции, либо с технических требований к соединению. С гайки снимают размер и шаг, затем проверяют конструктивное исполнение. Если в узле мало места по высоте, рассматривают низкие гайки, но их применение должно соответствовать задаче и требованиям к соединению.

Низкие гайки ГОСТ 5916-70 представлены в разделе в исполнениях из стали и оцинкованной стали. При выборе между ними учитывают материал сопряженных деталей, наличие защитного покрытия и условия эксплуатации. Нельзя выбирать только по цвету поверхности: оцинкованное покрытие и нержавеющая сталь являются разными вариантами исполнения.

Шестигранные гайки ГОСТ 5927-70 доступны из нержавеющей стали А2 и оцинкованной стали. Такой выбор позволяет учитывать требования к материалу, но не отменяет проверки резьбы. Гайка из подходящего материала не заменит деталь с несовпадающим диаметром или шагом.

Соединительные гайки применяют там, где требуется соединить или увеличить длину резьбовой части. Для изделий ART 88088 в каталоге указаны размеры М6, М8, М10, М12, М16 и М20. Перед заказом сверяют размер с соединяемыми элементами и уточняют, нужна ли обычная или мелкая резьба.

Получить консультацию по подбору

Выбор по материалу и покрытию

Материал гайки должен соответствовать условиям эксплуатации и материалу болта. В каталоге представлены варианты из стали, оцинкованной стали и нержавеющей стали А2 в зависимости от группы изделий. При заказе фиксируют не только тип резьбы, но и требуемое исполнение поверхности.

Оцинкованное изделие и нержавеющая деталь отличаются не только внешним видом. Если в документации или заявке указано конкретное исполнение, заменять его без согласования не следует. При отсутствии требований уточняют условия эксплуатации и выбирают вариант, соответствующий узлу.

Выбор по форме и высоте

Форма гайки определяет способ установки и доступ инструмента. Шестигранное исполнение рассчитано на работу ключом, а низкая гайка занимает меньше места по высоте. Перед заменой проверяют, достаточно ли резьбового зацепления для конкретного узла.

Гайка не должна выступать за пределы доступного пространства или мешать соседним деталям. Одновременно недостаточная высота может ограничить возможность надежной установки. Поэтому габариты проверяют вместе с диаметром и шагом, а не после покупки.

Выбор по каталогу

Для поиска подходящего изделия можно перейти в раздел Гайки. Если гайка устанавливается в анкерное соединение, дополнительно проверяют раздел Анкеры. Болты для сопоставления размеров собраны в разделе Болты.

При оформлении запроса указывают размер, требуемый шаг, материал, покрытие, форму и количество. Если параметр неизвестен, передают образец или фотографию рядом с измерительным инструментом. Для точного подбора также сообщают, с каким болтом или резьбовой шпилькой будет использоваться гайка.

Если вопрос связан не с резьбой, а с монтажом резьбового элемента, может пригодиться статья Замена шпильки: передняя и задняя, выбор и установка. В ней рассматривается отдельная задача, связанная с выбором и установкой шпильки.

Типичные ошибки при определении резьбы

Первая ошибка — подбор только по диаметру. Две гайки могут иметь близкий внешний вид, но отличаться шагом. Вторая — сравнение по размеру под ключ без проверки отверстия. Третья — попытка навинтить неподходящую деталь с помощью ключа.

Еще одна проблема возникает при смешивании обычной и мелкой резьбы. Если обозначение не сохранилось, наличие мелких витков оценивают не на глаз, а измеряют. Для гаек ГОСТ 5932-73 и ГОСТ 5918-73 это особенно важно, поскольку в каталоге они представлены с мелкой резьбой.

Ошибки возможны и при выборе материала. Стальная, оцинкованная и нержавеющая гайка могут выглядеть похожими на расстоянии, однако это разные варианты исполнения. В заявке указывают нужный материал или покрытие, а не только размер.

Наконец, нельзя игнорировать состояние резьбы. Сорванные витки, задиры и загрязнение мешают измерению и пробной установке. Если деталь повреждена, результаты проверки могут быть недостоверными; в таком случае используют исправный образец или уточняют параметры по документации.

Частые вопросы

Как определить, какая резьба гайки?

Проверяют номинальный диаметр, шаг и направление резьбы. Затем сравнивают параметры с болтом или используют резьбомер.

Как узнать размер гайки без маркировки?

Размер определяют измерением и сопоставлением с доступными вариантами крепежа. Дополнительно проверяют гайку на исправном болте без приложения усилия.

Как подобрать гайку под болт?

У болта и гайки должны совпадать диаметр и шаг. После этого выбирают материал, покрытие, форму и высоту с учетом конструкции.

Как проверить мелкую резьбу гайки?

Используют резьбомер или контрольный болт с известным шагом. Для изделий с мелкой резьбой проверка шага обязательна даже при совпадении диаметра.

Если точный размер или шаг установить не удается, перед заказом передают специалисту образец и сведения о соединении. Это надежнее, чем выбирать деталь только по внешнему виду.

Запросить точный подбор

Дополнительные сведения о выборе инструмента для установки можно найти в статье Гайки: какие ключи подходят для разных типов.
