Шплинт ГОСТ и DIN: виды и выбор крепежа

Шплинт ГОСТ — это запрос на крепёж, для которого нужно уточнить конкретный стандарт, исполнение и размер: по одному общему названию соответствие ГОСТ установить нельзя. В представленном ассортименте для отдельных пружинных и быстросъёмных моделей указаны стандарты DIN; изделие для заказа следует сверять с документацией на соединение.

Уточнить наличие и исполнение

Шплинт ГОСТ и DIN: что подтверждено

При подборе шплинта важно отделять требование проекта от описания товара. Если в чертеже указан ГОСТ, требуется установить полное обозначение стандарта и проверить, относится ли оно к предлагаемому изделию. Слово «шплинт» в заявке не заменяет этих сведений: под ним могут подразумеваться крепёжные элементы разной формы и с разным способом установки. Аналогично обозначение DIN нужно читать вместе с исполнением, материалом и размером, если эти параметры предусмотрены в описании позиции.

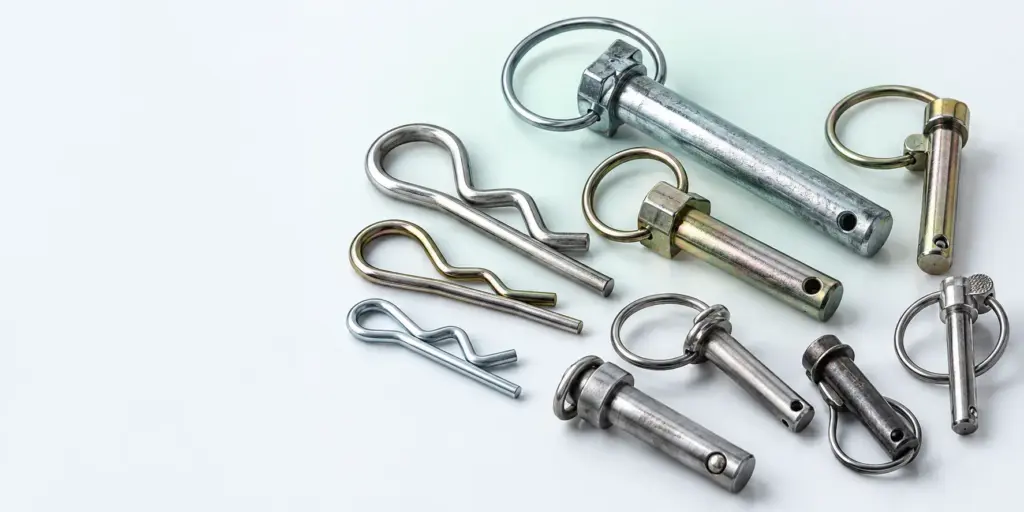

Для пружинных шплинтов подтверждено соответствие DIN 11024; в ассортименте указаны формы D и E, исполнение из оцинкованной стали и нержавейки. Для быстросъёмных шплинтов с кольцом указан DIN 11023. Также представлены шплинт-кольца и трубные шплинты с полукольцами. Эти сведения позволяют определить направление поиска, но не дают основания приписывать перечисленным изделиям какой-либо ГОСТ. Если заказчик требует поставку именно по ГОСТ, соответствие выбранной позиции следует подтвердить отдельно.

Наличие стандарта в названии товара не решает и вопрос взаимозаменяемости. Перед заменой изделия, указанного в документации, нужно сопоставить его форму, размеры, материал и способ удержания в соединении с характеристиками доступной модели. При неполных исходных данных надёжнее запросить уточнение у разработчика узла, чем выбирать крепёж только по фотографии или привычному названию.

Виды и характеристики представленных шплинтов

В ассортименте есть несколько групп, которые нельзя объединять в одну позицию без уточнений. Пружинные изделия различаются по указанным формам и материалу. Быстросъёмные модели выделены как шплинты с кольцом. Отдельно представлены шплинт-кольца и трубные шплинты с полукольцами. Поэтому первая задача снабжения — не найти «любой шплинт», а понять, какая конструкция заложена в соединении и каким образом крепёж должен устанавливаться и сниматься.

Таблица содержит только сведения, приведённые для ассортимента. Она не устанавливает допустимые нагрузки, допуски отверстий или возможность замены одного вида другим. Такие выводы требуют данных по конкретному изделию и узлу. Для первичного поиска позиции используйте раздел Шплинты, а для окончательного выбора сопоставляйте параметры товара с требованиями заявки.

Пружинное исполнение

Для пружинного шплинта существенна не только принадлежность к группе, но и форма. В описании представленных моделей по DIN 11024 указаны формы D и E. Если в спецификации названа одна из них, подменять её другой без проверки не следует: обозначение формы является частью идентификации изделия. Когда форма в заявке отсутствует, запросите чертёж, образец или уточнение назначения соединения. Иначе даже совпадение условного размера не подтверждает, что деталь подходит.

Для этих пружинных моделей указаны два варианта материала: оцинкованная сталь и нержавейка. Выбирать между ними нужно по требованиям документации и условиям работы узла, а не по общему названию «пружинный шплинт». Если условия эксплуатации не описаны, не стоит самостоятельно назначать материал вместо заказчика. Зафиксируйте требование в заявке или согласуйте допустимый вариант до оформления поставки.

Трубные и быстросъёмные исполнения

Трубные шплинты с полукольцами представлены в вариантах Ø6, Ø8 и Ø10. Указанный диаметр помогает сузить выбор, но сам по себе не описывает всю деталь и ответную часть соединения. Для заказа необходимо сверить требуемое исполнение с чертежом или образцом, а также убедиться, что выбранный вариант предусмотрен конструкцией узла. Не следует переносить эти диаметры на шплинт-кольца или быстросъёмные модели: для них здесь такие значения не заявлены.

Быстросъёмные шплинты с кольцом представлены по DIN 11023. Кольцо — заметный признак исполнения, однако выбирать модель только по его наличию недостаточно. Проверьте размеры, порядок установки и требования к фиксации в ответной детали. Если изделие предполагается периодически снимать, заранее уточните условия обслуживания узла. Само слово «быстросъёмный» не подтверждает пригодность конкретной модели для любого соединения, которое требуется разбирать.

Маркировка и документы для заказа

В заявке полезно указывать данные так, чтобы поставщик мог однозначно определить товар. Начните с вида шплинта: пружинный, двойной пружинный, трубный с полукольцами, шплинт-кольцо либо быстросъёмный с кольцом. Затем добавьте известное обозначение стандарта, форму, размер и материал. Неизвестные параметры лучше прямо отметить как требующие уточнения, чем заменять предположениями. Такой порядок особенно важен, когда наименование из старой ведомости отличается от названия в каталоге.

Если спецификация содержит только требование «по ГОСТ», попросите полное обозначение из первичного документа. Не назначайте стандарт по внешнему виду изделия или по похожему коммерческому названию. Если, напротив, в документации указан DIN 11024 либо DIN 11023, проверьте, к какой именно группе относится позиция. Упоминание стандарта для одного вида шплинта не распространяется автоматически на другие виды из ассортимента.

При работе с образцом важно понимать пределы такой проверки. По образцу можно сопоставить форму и необходимые для посадки размеры, но нельзя надёжно установить документально подтверждённый стандарт или материал только визуальным осмотром. Если эти сведения обязательны для закупки, запросите описание конкретной товарной позиции и требуемые подтверждающие документы. Сохраняйте согласованное обозначение в заказе: это снижает риск получить изделие, похожее по виду, но не соответствующее исходной заявке.

Отверстие под шплинт: порядок проверки

Запрос «отверстие под шплинт ГОСТ» часто возникает тогда, когда известен крепёж, но не проверена ответная деталь. Назвать универсальный диаметр отверстия для всех перечисленных исполнений нельзя. Сначала установите, какой именно шплинт предусмотрен чертежом, затем сравните размеры его устанавливаемой части с размерами отверстия и окружающих элементов узла. Значение имеют также доступ к месту монтажа и возможность выполнить предусмотренную фиксацию без помех.

Не переносите размеры из описания одной группы на другую. Варианты Ø6, Ø8 и Ø10 относятся к указанным трубным шплинтам с полукольцами; диапазон от 2.25 до 8 мм приведён для двойных пружинных шплинтов. Эти данные нельзя считать готовой таблицей отверстий. Если требуется установить допуск, расположение отверстия или иной параметр обработки, обратитесь к рабочему чертежу и документации на выбранное изделие. Без них точное значение назначать нельзя.

Перед сверлением либо доработкой детали проверьте, предусмотрено ли отверстие конструкцией и не изменит ли его обработка работу узла. По общей организации операции сверления можно обратиться к материалу Каким сверлом дюбель сверлить: выбор диаметра отверстия. Он посвящён другому виду крепежа и не задаёт размеры отверстий под шплинты; для них исходными остаются требования конкретного соединения.

Как выбрать шплинт для конкретного соединения

Подбор начинайте с функции изделия в узле. Определите, нужен ли пружинный вариант указанной формы, трубное исполнение с полукольцами, шплинт-кольцо или быстросъёмная модель с кольцом. Если исходная заявка описывает только назначение крепежа, запросите схему установки. Без понимания того, с какой деталью взаимодействует шплинт, невозможно обоснованно выбрать форму. Названия товарных групп помогают искать позицию, но не заменяют требования конструкторской документации.

• Сверьте название и конструкцию изделия с чертежом, спецификацией или согласованным образцом.
• Проверьте стандарт только там, где его соответствие подтверждено для выбранной группы; при требовании ГОСТ запросите точное обозначение.
• Сопоставьте форму, размер и ответное отверстие, не используя значения для другого вида шплинтов.
• Уточните материал, если он влияет на исполнение заказа; для пружинных моделей по DIN 11024 указаны оцинкованная сталь и нержавейка.
• Проверьте возможность монтажа и последующего снятия в условиях конкретного узла.

Когда требуется замена ранее применявшейся детали, сравнивайте не только общий размер, но и конструктивное исполнение. Особое внимание уделите позиции кольца или полуколец и доступному месту для работы: эти элементы относятся к описанию разных групп товара. Если в закупочной ведомости предусмотрен один вариант, а в наличии рассматривается другой, оформите согласование замены до заказа. Снабжение не должно самостоятельно превращать сходство изделий в подтверждение их взаимозаменяемости.

Если данных недостаточно, направьте запрос с чертежом, фотографией образца и перечнем уже известных параметров. Отдельно укажите, какие характеристики обязательны, а какие допускают согласование. Это позволит получить ответ по конкретной позиции, а не по широкому названию товарной группы.

Запросить подбор шплинта

Материал и условия работы узла

Материал следует рассматривать как параметр конкретного исполнения, а не как свойство всех шплинтов в каталоге. В переданных сведениях варианты из оцинкованной стали и нержавейки указаны для пружинных шплинтов по DIN 11024. Для трубных, быстросъёмных моделей и шплинт-колец материал здесь не установлен. Поэтому при закупке этих групп его нужно проверять в описании выбранного товара или уточнять отдельно.

Если соединение работает во влажной среде, контактирует с другими материалами или регулярно обслуживается, сообщите об этих условиях при подборе. Они помогают сформулировать требования к изделию, но не позволяют без документации назначить конкретный материал или обещать определённый срок службы. Аналогично нельзя вывести допустимую нагрузку из названия стандарта либо из наличия кольца. Нагрузочные требования задаются конструкцией соединения и должны проверяться по относящимся к нему документам.

Для снабжения практический вывод прост: при сравнении предложений проверяйте совпадение материала там, где он задан, и не считайте отсутствие сведений подтверждением любого исполнения. Если нужен документально определённый вариант, включите это условие в запрос. Так поставщик сможет ответить по нужной позиции, а заказчик — оценить предложение без догадок о её характеристиках.

Монтаж и проверка перед эксплуатацией

До установки убедитесь, что выбранный шплинт относится к согласованному исполнению и соответствует ответной детали по проверенным размерам. Осмотрите место монтажа: доступ к отверстию и свободное пространство вокруг него должны позволять установить крепёж предусмотренным способом. Если деталь не входит или занимает неправильное положение, не заменяйте проверку размеров усилием при монтаже. Причиной может быть неверно выбранный вариант изделия либо несоответствие подготовленного отверстия.

Порядок фиксации определяйте по конструкции узла и документации на изделие. Для разных групп шплинтов он не обязан быть одинаковым: пружинную модель, трубный вариант с полукольцами и быстросъёмное изделие с кольцом нельзя описать одной универсальной операцией. После установки проверьте, что шплинт находится в предусмотренном положении, не мешает соседним деталям и может обслуживаться так, как требуется для соединения. При сомнениях остановите сборку и уточните исполнение.

Если крепёж снимается при обслуживании, контролируйте его состояние перед повторным применением и следуйте требованиям документации на узел. Без таких требований нельзя утверждать, что конкретный шплинт рассчитан на определённое число установок. То же относится к допустимым нагрузкам: общая принадлежность к группе не заменяет проверку условий работы. Для ответственного соединения решение о применении изделия должно опираться на согласованные технические данные.

Подготовка заявки и проверка поставки

Для запроса цены и наличия составьте перечень позиций с отдельной строкой на каждое исполнение. Укажите вид шплинта, известный стандарт, форму, размер и материал, если они заданы. Для двойных пружинных шплинтов в ассортименте приведён диапазон от 2.25 до 8 мм, но в заявку нужен конкретный требуемый размер. Для трубных вариантов с полукольцами также обозначьте нужный вариант из представленных Ø6, Ø8 или Ø10. Не заменяйте выбранную позицию диапазоном или общим названием.

Если закупка включает другие виды крепежа, разделяйте их в ведомости по назначению. Например, раздел Болты содержит иную товарную группу; её параметры не следует использовать как описание шплинтов. При планировании количества полезно сверять единицы учёта по каждой позиции. Статья Сколько саморезов в кг: расчёт количества рассматривает отдельный вид крепежа и не даёт готового пересчёта для шплинтов.

При приёмке сопоставьте поставленное изделие с согласованной заявкой: проверьте вид, форму, размер и материал там, где он установлен. Если требовалось подтверждение стандарта, проверьте относящиеся к позиции документы. Различия в названии, которые кажутся несущественными, лучше выяснить до передачи изделия в производство. Особенно это касается случаев, когда вместо конкретного исполнения в документах указана только широкая группа крепежа.

Частые вопросы

Как определить ГОСТ шплинта?

Начните с чертежа или спецификации: в них должно быть полное обозначение требования к изделию. Если его нет, запросите уточнение у заказчика и документацию на предлагаемую позицию. По одному слову «шплинт», фотографии или указанию размера невозможно подтвердить соответствие конкретному ГОСТ. Для перечисленных здесь товаров приведены сведения о DIN только для отдельных групп; переносить их на другие позиции также нельзя.

Как подобрать отверстие под шплинт по ГОСТ?

Определите требуемое исполнение шплинта и найдите параметры отверстия в документации на соединение. Затем сопоставьте их с размерами выбранного изделия и проверьте, доступно ли место для монтажа. Приведённые в ассортименте диаметры трубных шплинтов и размеры двойных пружинных моделей не являются универсальными значениями отверстий. Если чертёж не содержит нужных сведений, уточните их до обработки детали.

Какой ГОСТ у пружинного шплинта?

По имеющимся сведениям указать ГОСТ для представленных пружинных изделий нельзя. Для них подтверждено соответствие DIN 11024, формы D и E; заявлены варианты из оцинкованной стали и нержавейки. Если проект требует именно ГОСТ, запросите точное обозначение и проверяйте соответствие предлагаемого товара отдельно. Наличие модели DIN само по себе не подтверждает выполнение другого стандарта.

Чем шплинт по ГОСТ отличается от модели DIN?

ГОСТ и DIN — обозначения разных систем стандартов, но само различие букв не описывает форму и размеры конкретных изделий. Сравнивать следует требования документации на узел с данными выбранных товарных позиций. Даже внешне похожие шплинты нельзя считать взаимозаменяемыми без проверки исполнения, материала и ответной детали. Если планируется замена, её допустимость нужно согласовать.

Как выбрать шплинт, если номер ГОСТ неизвестен?

Соберите доступные исходные данные: вид соединения, чертёж или образец, форму изделия, нужный размер и условия работы. По ним можно определить, какая группа ассортимента подходит для дальнейшей проверки. Если заказ прямо требует соответствия ГОСТ, отсутствие номера остаётся открытым вопросом: запросите уточнение, прежде чем подтверждать позицию к поставке.

Итог подбора

В ассортименте представлены пружинные, двойные пружинные, трубные и быстросъёмные шплинты, а также шплинт-кольца. Для части моделей указаны стандарты DIN и отдельные характеристики; соответствие ГОСТ и параметры отверстия нужно проверять по требованиям конкретного соединения. Перед заказом зафиксируйте исполнение, размер, материал при его наличии в требованиях и документы, необходимые для приёмки.
